带键槽外齿锁紧垫圈结构设计

项目分类:通用五金配件 发布时间:2022-02-22 ID:560795
  • 带键槽外齿锁紧垫圈结构设计

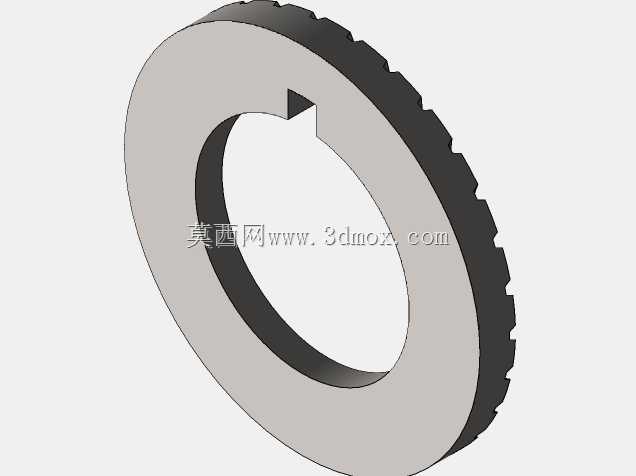

  这款带内键槽的外齿环形垫圈,在各类传动副、旋转轴系的防松锁紧场景中应用十分广泛,日常做结构设计时,但凡遇到需要限制周向转动、同时需要轴向防松的装配位置,这类零件的出镜率都不低。先从实际使用场景说起,在中小型减速器的输入轴端、传感器安装的定位端面、小型电机的输出轴锁紧位置,经常会遇到普通平垫圈无法限制周向滑移、普通锁紧垫圈又无法适配轴上键槽安装的问题,这款垫圈的结构刚好能填补这个应用空白。

  从功能特性来看,垫圈本体为环形薄壁结构,内孔处加工有单凸键,可直接卡入轴类零件的键槽内,安装后垫圈与轴保持周向同步,不会随被紧固件的转动发生相对滑移;外圆侧加工有连续的径向齿形结构,齿尖朝向装配贴合面方向,当配套螺母或者压盖拧紧后,外齿会嵌入被连接件的端面,形成多点位的咬合阻力,即便设备运行中存在持续振动、交变载荷,也能有效阻止紧固件的回松,相比普通平垫圈加开口销的组合,这种结构的安装空间更小,轴向占用尺寸更紧凑,适合安装边界受限的紧凑结构。

  设计过程中,首先要明确安装边界的约束:内孔直径需要与适配轴径保持间隙配合,间隙量控制在0.05-0.1mm区间,既保证装配时能顺利套入轴体,又不会因为间隙过大导致键槽配合出现偏载;内孔处的凸键尺寸需要与对应轴的键槽宽度匹配,键侧的配合公差取H9/h9,保证装配后键侧受力均匀,不会出现单侧挤压应力过大的问题。外圆的齿形参数设计需要兼顾锁紧力和零件强度,齿的数量根据垫圈外径尺寸匹配,齿尖的倒角控制在30°,既保证齿尖能顺利嵌入被连接件端面,又不会因为齿尖过脆在拧紧过程中发生崩裂;垫圈的本体厚度根据额定锁紧载荷计算,常规中小载荷场景下厚度取外径的1/10左右,能保证拧紧过程中垫圈不会发生翘曲变形,保持端面的贴合度。

  建模过程中,这类环形带齿、带局部凸台的结构,很适合用放样切割、圆周阵列的组合命令来实现,先绘制垫圈的内外环轮廓,拉伸得到基础薄壁环体,再单独绘制内孔处的凸键轮廓,拉伸切除出内孔的键槽结构;外齿的建模可以先绘制单个齿的齿形截面,通过圆周阵列命令完成整圈齿形的生成,也可以通过放样切割的方式,将齿形从外圆面向内逐步过渡,保证齿根处的圆角过渡自然,减少应力集中的风险。建模时需要特别注意齿根位置的圆角处理,不能出现直角尖角,否则后续做有限元受力分析时,齿根位置会出现明显的应力集中,实际使用中容易在交变载荷下出现齿根断裂的问题。

  从安装适配的角度来说,这类垫圈的安装不需要额外的加工工序,只要轴上加工有对应宽度的键槽,被连接件的端面粗糙度达到Ra3.2以上,就能保证齿尖有效咬合,安装时需要注意齿尖的朝向必须朝向被锁紧的零件端面,不能装反,否则会完全失去防松效果。相比其他防松结构,这种带键槽的外齿垫圈不需要在轴上加工额外的销孔、螺纹孔,不会削弱轴的结构强度,对于小直径轴的防松场景尤其适用,比如小型编码器、转速传感器的安装轴系,轴径本身较小,如果额外加工销孔会大幅降低轴的抗扭强度,用这类垫圈就能在不额外削弱轴强度的前提下,实现可靠的周向定位和轴向防松。

  实际选型时需要注意,这类垫圈的齿形锁紧力适合用于中低载荷的防松场景,如果是大冲击、大载荷的重型轴系,还需要配合其他防松结构组合使用,但在仪器仪表、小型传动机构、传感器安装这类轻载、紧凑安装空间的场景下,这款结构的适配性非常好,既能满足定位要求,又能实现可靠防松,零件本身的加工工艺也不复杂,普通冲压工艺就能完成批量生产,加工成本低,装配效率高,是小型轴系结构中非常实用的一类紧固件。
