多通路口带安装法兰传感基座结构

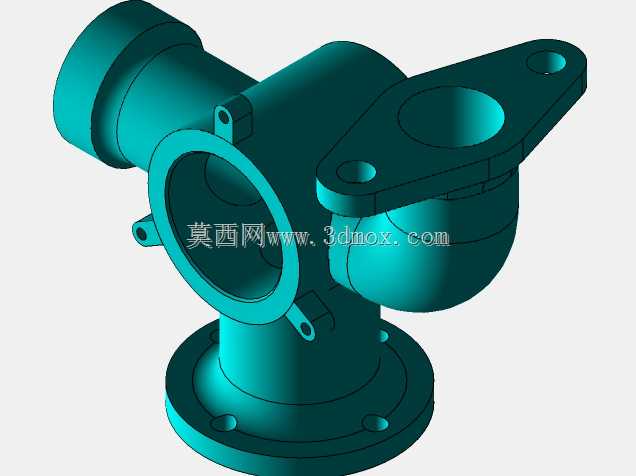

　　在工业流体参数监测、气动回路信号采集这类场景里，这类多通路的传感基座是管路系统里衔接检测元件与介质通路的核心承载零件，日常会接触压缩空气、低压液压油、常温工业水这类常见介质，主要作用是给传感检测元件提供稳定的安装定位面，同时打通介质流通的通路，让检测端能直接接触被测介质，保障压力、流量类参数采集的准确性。从结构设计逻辑来看，整个零件的主体采用等壁厚的腔体结构，避免局部应力集中，同时兼顾轻量化需求，主体腔体的三个正交方向分别设置了不同规格的外接通路：其中轴向朝下的通路采用标准圆形法兰连接结构，法兰端面上均匀布置四个沉头安装孔，安装时可以通过螺栓直接固定在管路的对应法兰端面上，法兰端面预留了密封槽的加工余量，

　　装配时搭配O型密封圈就能实现端面静密封，防止介质泄漏；侧方伸出的两个通路，一个是带外螺纹接口的直连通路，用来对接硬管或者快插接头，另一个是带双耳安装座的斜向通路，安装座上设置两个通孔，既可以用来固定传感元件的防护外壳，也能作为整个基座的辅助安装点位，应对有振动的工况时提升整体固定的可靠性。建模过程中，这类结构的特征搭建完全围绕实际加工逻辑展开，主体腔体首先通过旋转凸台生成基础轮廓，之后各个方向的通路接口通过挤压凸台逐个生成，每一处凸台的拔模斜度都控制在1度以内，既满足铸造或者3D打印的脱模要求，也不会影响后续机加工的定位基准；通路的内孔、安装孔位全部通过挤压切割特征完成，切割深度严格匹配通路的设计通径，

　　避免出现通径突变造成的介质流阻增大问题；而法兰与主体衔接处的圆角过渡、安装耳片与腔体的连接加强筋，则采用扫掠凸台的方式生成，扫掠路径完全顺着应力传递的方向布置，让加强筋既能承受安装时的螺栓预紧力，也能抵消管路运行时产生的振动载荷，避免连接处出现应力断裂。从安装边界来看，整个基座的最大外轮廓尺寸控制在常规传感安装件的适配范围内，底部法兰的安装孔中心距符合通用管路的接口标准，侧方双耳安装座的孔位间距匹配常用压力传感器的安装孔距，各个外接通路的轴线夹角经过反复校核，安装后不会和周边的管路、支架产生干涉，每个接口的端面都预留了0.2毫米的机加工余量，方便后期加工时保证端面的平面度与密封性能。实际应用中，

　　这类基座不需要额外做定制改型就能直接适配多数工业场景的常规参数检测需求，不管是气动控制系统的压力检测点位，还是循环水系统的流量监测支路，都能通过对应的接口直接接入管路，安装时只需要保证法兰端面的密封件安装到位，螺栓按照对角顺序拧紧到规定扭矩，就能长期稳定运行，结构上没有易损的活动部件，后期维护只需要定期检查密封件的老化情况即可。在特征搭建的细节处理上，所有边角的过渡圆角都按照加工工艺要求设置，外表面的圆角半径不小于2毫米，避免加工时出现刀具崩损的问题，内孔的交线处设置0.5毫米的小圆角，减少介质流动时的涡流产生，同时降低介质冲刷造成的内壁磨损；安装孔的沉头深度严格匹配对应螺栓的头部尺寸，保证螺栓拧紧后头部不会突出安装面，避免影响其他部件的装配。整个结构的壁厚均匀性控制在±0.5毫米以内，不管是采用铸造加工还是数控铣削加工，都不会出现局部壁厚过薄造成的强度不足，或者壁厚过厚造成的材料浪费、加工时间过长的问题。
