传感器配套多向连接铰接支座结构设计

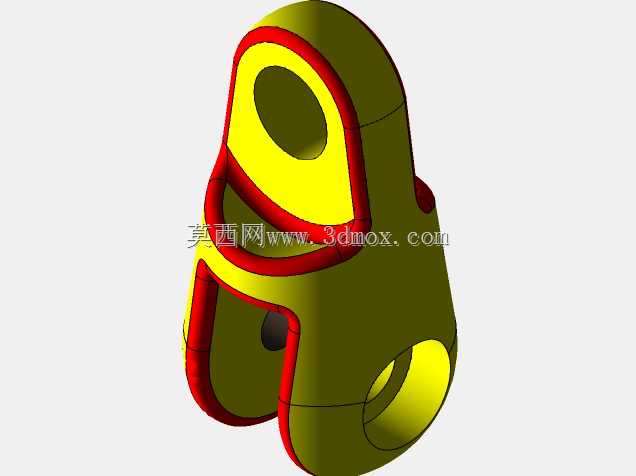

　　在工业传感检测单元的安装布局中，这类多向铰接连接支座是适配复杂安装工况的核心配套构件，主要用于传感器本体与设备机架、运动执行端之间的柔性连接，抵消设备运行过程中产生的微幅振动、安装面角度偏差带来的附加应力，避免传感器壳体受额外载荷导致检测精度漂移甚至结构损坏。从结构功能来看，该构件设置了三个不同朝向的铰接通孔，分别对应三个正交维度的安装对接需求，可同时实现与固定端支架、传感器安装臂、角度调节连杆的铰接配合，无需额外加装转接块即可完成多自由度的安装姿态调整，适配检测点位需要随设备动作微调角度的使用场景，比如在自动化生产线的工件到位检测、设备运动行程限位检测、旋转部件转速检测等工况下，这类支座可以让传感器的检测端面始终对准被测目标，

　　即使设备运行中存在小幅的位置偏移，铰接结构的间隙也能自适应补偿，不会让刚性连接的应力传递到传感器的敏感元件上。设计过程中首先要考虑的是受力边界，这类支座通常承受的是传感器自身重量以及设备运行带来的交变振动载荷，三个铰接孔的位置分布经过受力优化，孔位之间的连接筋采用圆弧过渡，避免直角位置出现应力集中，在长期交变载荷下不会出现疲劳断裂的问题。主体结构采用等壁厚设计，外壁的加厚区域对应铰接孔的受力承载面，既保证了孔位配合面的结构强度，避免铰接销轴反复转动磨损孔壁导致配合间隙过大，又不会因为整体壁厚过大增加不必要的重量，适配轻量化安装的需求。外形尺寸方面，三个铰接孔的孔径按照常用的传感器安装销轴规格设计，孔的同轴度、

　　圆柱度公差满足铰接配合的转动要求，不会出现卡滞或者旷量过大的问题；整体外轮廓的最大边界尺寸控制在紧凑范围内，安装时不会和周边的管线、其他设备构件产生干涉，即使在狭小的设备内部安装空间里，也能顺利完成装配。安装对接时，三个朝向的孔位可以根据实际布线、检测方向的需求选择对应的铰接销轴穿装，每个孔位的端面都做了平位处理，和配套的连杆、支架端面贴合时可以保证接触面积均匀，锁紧销轴后不会出现偏斜。结构表面的过渡圆角全部按照机械加工的工艺要求设计，既可以减少铸造或者注塑成型时的应力缺陷，也能避免安装过程中尖锐边角划伤操作人员或者损坏传感器的连接线缆。这类构件在实际使用中不需要做额外的表面处理，依靠自身的结构强度即可满足长期使用的要求，铰接孔内可以根据使用场景加装铜套或者自润滑衬套，进一步降低转动磨损，延长整体的使用寿命，在频繁调整检测角度的工况下，也能长期保持铰接的转动精度，不会因为磨损导致传感器检测角度偏移，影响检测信号的准确性。
