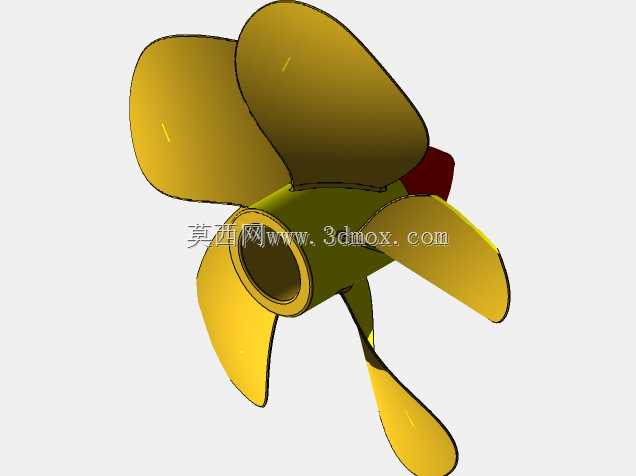

六叶曲面螺旋桨推进部件结构设计

　　在船舶推进、小型水下航行器、低扬程轴流泵等需要流体推力输出的场景中，螺旋桨是直接决定动力转化效率的核心部件，本次设计的六叶曲面螺旋桨，主要面向小尺度水域作业设备的动力输出需求，适配低速大推力的工况场景，比如小型内河作业艇、水下检测机器人的推进单元，也可经过参数调整后作为轴流冷却系统的动力叶轮使用。从实际使用需求出发，这类多叶螺旋桨相比常规三叶、四叶结构，在相同转速下能输出更均匀的推力，大幅降低桨叶转动过程中产生的脉动载荷，减少配套传动系统的振动冲击，尤其适合对运行平稳性有要求的水下探测设备，避免振动干扰检测传感器的精度。设计过程中优先从曲面成型逻辑入手，没有采用常规的翼型拉伸后扭转的简单建模方式，而是先根据推力需求确定盘面比，

　　六叶结构的盘面比控制在0.55左右，保证在有限的桨盘直径下获得足够的叶片投影面积，避免单叶载荷过高引发的空化问题。每个叶片的曲面从叶根到叶梢采用渐变的翼型截面，叶根位置厚度更大，保证和桨毂连接的结构强度，能承受传动扭矩带来的弯曲应力，叶梢位置逐渐减薄，降低转动过程中的叶梢涡流损失，提升流体动力效率。桨毂部分采用中空轴套结构，内孔预留标准键槽安装位，可直接和配套的传动轴配合，安装边界上，桨毂的轴向长度根据叶片根圆直径匹配，保证叶片根部和桨毂的过渡圆角足够大，减少应力集中，避免长期交变载荷下出现根部断裂的问题。从安装适配性来看，该螺旋桨的轴向安装尺寸紧凑，桨毂后端的整流帽结构采用圆弧过渡，减少桨毂后方的尾流涡旋，进一步提升推进效率。

　　在曲面建模过程中，需要重点控制每个叶片的螺距渐变规律，从叶根到叶梢的螺距角逐步减小，保证不同半径位置的叶切面在转动时都能处于合适的攻角范围，避免出现叶根区域攻角过大引发的流动分离，或是叶梢区域攻角过小导致推力不足的问题。实际工况中，这类螺旋桨的工作环境多为含少量泥沙的自然水域，因此叶片曲面的顺滑度要求较高，建模时所有曲面之间都做了G2连续过渡，没有明显的折角，既可以降低水流阻力，也能减少泥沙在叶片表面的附着，长期运行时能维持稳定的推力输出。考虑到后续加工的可行性，叶片的最小厚度控制在可铸造或3D打印的工艺范围内，叶根处的过渡圆角半径统一，方便后续开模或数控加工时的刀具路径规划，不需要额外做工艺补正。在结构强度校核层面，

　　叶根位置的截面模量根据额定转速下的离心载荷、流体推力载荷做了匹配，保证在1.2倍额定转速的过载工况下，叶根的最大应力低于常用铸铜或工程塑料的许用应力值，不会出现塑性变形。和常规螺旋桨不同的是，六叶结构的固有频率更高，在和传动轴系匹配时，更容易避开常用转速下的共振区间，不需要额外增加过多的减震结构，能简化整套推进系统的结构设计，降低整体装配复杂度。安装时只需要将桨毂内孔和传动轴配合，通过键传递扭矩，后端用锁紧螺母固定即可，轴向定位台阶设置在桨毂前端面，和传动轴的轴肩贴合就能保证安装位置精度，不需要复杂的调整工序。在流体性能层面，多叶结构的尾流更均匀，对于布置在螺旋桨后方的舵件来说，能获得更稳定的来流，提升舵效的响应速度，这对于小型航行器的操控性提升有明显帮助，尤其是在低速靠泊或者水下姿态调整时，均匀的推力输出能让姿态控制更精准，不会出现推力脉动导致的姿态抖动。
