曲面结构异形连接护罩三维建模作品

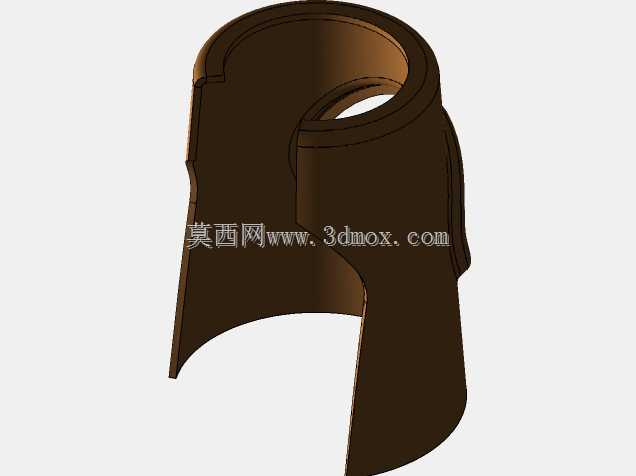

　　在日常的机械结构设计工作里，这类带连续曲面的异形防护连接构件，常出现在需要兼顾走线防护、部件衔接与外观流线要求的设备部位，比如手持检测设备的握持段护壳、工业传感装置的外侧防护套、小型执行机构的连接包覆件，这类零件不像标准紧固件有统一的尺寸规范，往往需要根据配套部件的外形做贴合式设计，既要保证安装后和相邻部件无干涉，也要满足曲面过渡处的应力均匀要求，避免长期受振动出现应力集中开裂的问题。做这个构件的建模时，最先要明确的是安装边界的约束条件：上端的环形对接面需要和配套的筒状部件做同轴配合，配合段的轴向长度要满足嵌装定位的深度要求，不能过短导致连接松脱，也不能过长挤占内部的走线或者元件安装空间；下端的分叉曲面结构，

　　是为了避让配套设备上的两个凸起安装位，曲面的弧度走向完全贴合被包覆部件的外轮廓，保证装配后两者之间的间隙均匀控制在1mm以内，既不会因为间隙过大出现防护盲区，也不会因为间隙过小导致装配时出现剐蹭蹭掉表面涂层。从功能特性来看，这个构件属于薄壁防护类零件，壁厚保持均匀的2mm，整个曲面没有出现突然的壁厚突变，这是考虑到如果后续采用注塑工艺加工，均匀壁厚可以避免注塑过程中出现缩痕、填充不足的缺陷，要是采用钣金折弯加焊接的工艺，均匀的壁厚也能保证折弯时的变形量可控，焊接处的应力分布更均匀。建模过程中曲面的衔接是核心难点，上端环形面和下端分叉曲面的过渡区域，采用了G2连续的曲面过渡，这样处理一方面是让零件的外观没有明显的棱边折线，

　　手持接触的时候不会有硌手的触感，另一方面是过渡区域的曲面曲率变化平缓，当零件受到侧向的冲击力时，应力可以沿着曲面均匀分散，不会在折角处出现应力集中导致断裂。实际应用场景里，这类零件如果用在工业检测类的传感设备上，外侧的曲面还可以做防滑纹理的后续处理，不过当前建模阶段优先保证的是基础曲面的精度，所有曲面的法向都保持一致，避免后续做加厚或者抽壳操作时出现几何错误。安装定位方面，上端环形结构的内侧设计了一圈0.2mm的定位凸台，装配时这个凸台会卡入配套筒件的对应凹槽里，不需要额外打胶就可以实现周向的防转，装配效率比纯过盈配合更高，后期维护拆卸也更方便。下端的两个曲面侧翼的末端做了15度的外翻导角，

　　这个细节是为了装配时可以顺着导角滑入安装位，降低装配对位的难度，就算是人工手动装配，也不需要额外的辅助工装就可以快速对位。考虑到这类零件有时候需要在侧面开设走线孔或者安装感应窗口，建模时已经预留了曲面裁剪的基准面，后续如果需要改型，只需要在对应基准面上绘制孔位轮廓投影到曲面上就可以完成裁剪，不需要重新构建基础曲面，能大幅提升改型的效率。整个构件的外形没有多余的装饰结构，所有曲面的走向都是为了实现功能需求：环形段保证连接强度，分叉曲面保证避让空间，过渡曲面保证应力分散与装配便利性，没有为了外观做无意义的曲面凸起或者凹陷，完全从工程实用的角度出发完成结构设计。在验证模型的可制造性时，已经检查过所有曲面的拔模角度，沿着零件的脱模方向，所有外表面的拔模斜度都不小于1度，内表面的拔模斜度不小于1.5度，不会出现脱模卡滞的问题；同时所有的棱边都做了R0.5的圆角处理，既避免加工后出现锋利的毛边割伤操作人员，也能减少零件在搬运过程中因为磕碰导致棱边崩缺的概率。
