弯管式法兰连接管路接头结构设计

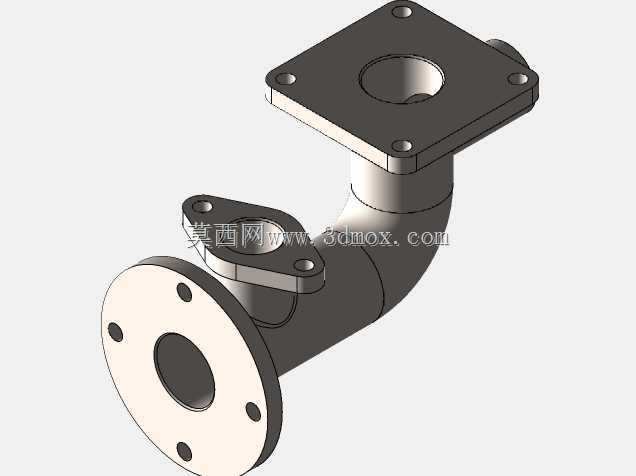

　　在流体输送系统的管路布设场景中，这类弯管式法兰连接接头是改变管路走向、实现不同安装面管路对接的核心零件，常见于液压泵站管路排布、工业流体输送管线、小型设备内部气路连接等工况，用来解决两个存在空间夹角、安装面朝向不一致的管路端口对接需求，避免管路强行弯折产生的应力集中、通径缩径等问题，保障流体输送过程的通畅性与连接结构的长期可靠性。从结构功能来看，该接头采用90度弯转的流道设计，两端分别设置不同形式的安装连接结构：一端为圆形法兰盘，盘面上均匀布设四个安装通孔，用于和对应规格的管路法兰、设备端口通过螺栓实现压紧密封连接，法兰端面可根据实际工况加装密封垫片，保障连接位置的密封性能，避免流体泄漏；另一端为方形安装法兰，同样设置四个安装孔位，

　　适配方形安装面的设备端口、阀组接口的对接需求，方形法兰的安装定位容错率更高，在空间受限的设备内部布设时，更易对准安装孔位完成装配。弯管主体采用等通径的圆弧过渡设计，流道内壁光滑无突变台阶，能有效降低流体流经转向位置时的阻力损失，减少湍流、气蚀等问题的产生概率，延长管路系统的整体使用寿命。在设计思路上，首先需要根据对接管路的通径要求确定弯管的内部流道直径，再结合两端对接端口的安装形式、孔位分布尺寸，确定两端法兰的外形尺寸与孔位参数，弯管的弯曲半径需要兼顾流道阻力与安装空间的平衡：弯曲半径过小会导致流体转向阻力陡增，同时弯管位置的成型应力集中系数升高，长期受流体压力冲击易出现开裂风险；弯曲半径过大则会占用过多安装空间，

　　不利于设备内部的紧凑化布设。安装边界方面，圆形法兰端的安装空间需要预留出螺栓穿入、拧紧的操作空间，法兰外缘距离周边结构件的间隙需满足螺栓拆装的扳手操作行程；方形法兰端由于安装面为平面贴合结构，需要保障对接安装面的平面度公差，避免贴合不严产生密封失效问题，弯管的外轮廓在安装完成后，与周边管线、结构件的最小间隙需满足管路振动避让要求，避免设备运行过程中产生干涉磨损。结构细节上，弯管与两端法兰的连接位置设置了过渡圆角，降低应力集中系数，所有安装孔的孔口均做了倒角处理，既方便装配时螺栓的导入，也能去除孔口加工毛刺，避免装配时刮伤密封件或操作人员。这类接头在实际选型应用时，还需要根据输送流体的介质类型、工作压力等级确定壁厚参数与材质，若用于高压液压系统则需要选用高强度金属材质并加大壁厚，若用于低压气路、水路则可适当降低壁厚要求以控制成本，法兰密封面的形式也可根据压力等级选择平面密封、凸面密封等不同结构，适配不同的密封垫片选型需求。
