带红色标签的塑料饮料瓶装配结构设计

　　日常快消品领域的液体包装容器设计中，带螺纹旋盖的PET塑料瓶是应用最广泛的结构形式之一，这类容器既要满足液体密封存储的基础功能，也要适配自动化灌装生产线的工位节拍要求，同时还要兼顾终端消费者的握持、开启使用体验。本次完成的装配结构设计，重点围绕瓶身与瓶盖的配合关系、瓶底承重结构、标签区域的尺寸边界做了完整的参数化建模，可直接用于装配配合逻辑的学习验证，也能为同类型包装容器的结构开发提供参考。

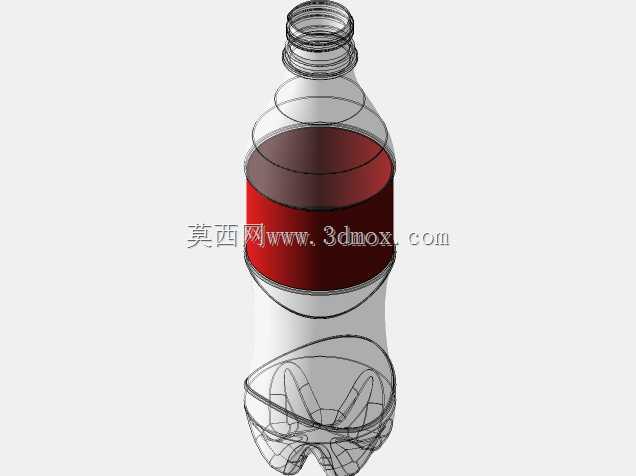

　　从实际应用场景来看，这类塑料饮料瓶主要适配碳酸饮料、瓶装饮用水、茶饮料等常温灌装饮品的包装需求，在自动化灌装线上，瓶身需要经过空瓶上料、冲洗、灌装、旋盖、贴标、喷码、装箱多个工位，每个工位对瓶身的外形尺寸、结构强度都有明确要求。设计过程中首先确定了瓶身的主体轮廓：瓶身中段做内收的弧形曲面，既匹配人手握持时的掌面弧度，也能在堆叠运输时减少瓶身之间的面接触摩擦，避免标签磨损；瓶身上部预留的环形标签区域，宽度控制在适配常规套标机的膜料尺寸范围内，标签区域上下做凸起的限位筋，防止套标后标签出现上下滑移错位。

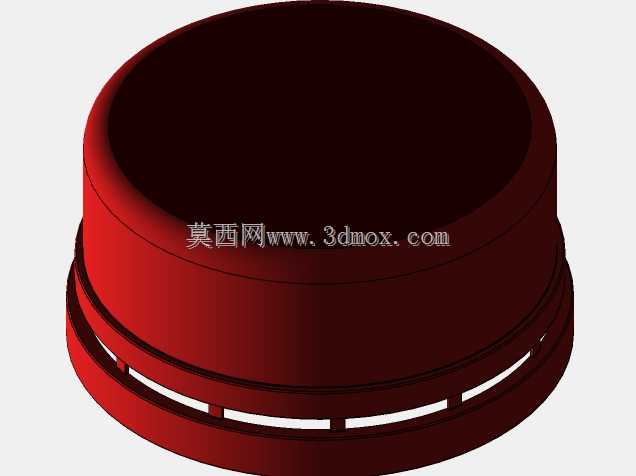

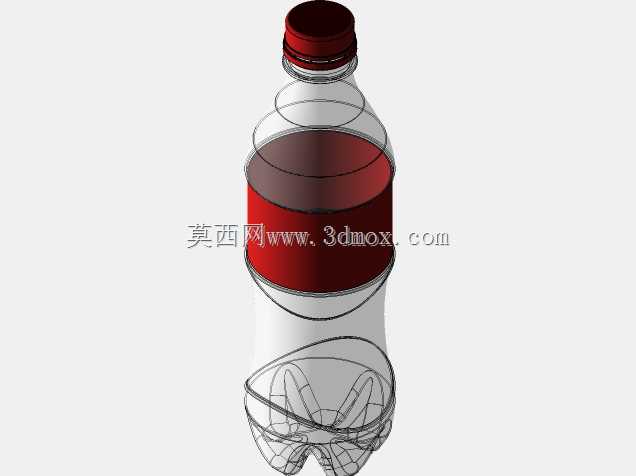

　　瓶盖与瓶口的配合是整个装配设计的核心部分，这里采用了标准的螺纹旋合结构，同时做了极限距离配合的约束设置：瓶口外侧设置连续的梯形螺纹，螺纹牙型角度、螺距参数匹配行业通用的防盗盖尺寸，瓶盖内侧设置对应的内螺纹，同时在瓶盖顶部内侧增加密封胶圈的安装槽位，装配完成后密封胶圈与瓶口端面形成过盈配合，实现液体密封，避免运输过程中出现漏液问题。螺纹配合的极限距离设置，既保证瓶盖可以顺畅旋合到位，也能避免旋合过度导致的螺纹滑牙、瓶盖开裂问题；瓶盖下缘的防盗环与瓶口下方的防盗凸缘做卡扣配合，首次开启时防盗环会与瓶盖本体断裂分离，直观显示产品的未开启状态，这个配合关系在建模时通过螺钉配合的约束逻辑实现，准确还原了卡扣连接的装配限位关系。

　　瓶底结构的设计重点考虑承重与放置稳定性，瓶底采用内凹的花瓣式结构，五个均匀分布的支撑凸脚形成稳定的支撑平面，放置在平面上时不会出现晃动；内凹的结构可以提升瓶身的轴向承重能力，满瓶状态下多层堆叠时，瓶底可以承受上层整箱货品的重量，不会出现瓶底凹陷、变形漏液的问题。同时瓶底的内凹结构也适配灌装线的底部定位工位，输送过程中定位销可以插入瓶底内凹区域，保证旋盖、贴标工位的瓶身位置精度，避免出现旋盖歪斜、标签贴偏的问题。

　　从安装边界与尺寸适配来看，整个瓶身的最大外径控制在常规自动售货机的货道尺寸范围内，可以适配主流售货机的弹簧货道、履带货道输送要求；瓶身总高度匹配常规瓶装饮品的装箱尺寸，整箱12瓶或者24瓶排列时，不会出现尺寸超差无法装入标准纸箱的问题。建模过程中所有配合关系都做了参数化关联，修改瓶身直径、高度参数时，螺纹尺寸、标签区域、瓶底结构会同步更新，不需要重复调整配合约束，能大幅提升同系列不同容量瓶型的设计效率。

　　在结构验证层面，这个装配模型可以用来模拟瓶盖的旋合行程，验证不同螺纹公差下的配合松紧度，也能检查瓶身曲面与标签膜的贴合度，避免出现标签褶皱、翘边的问题；对于刚接触装配约束的设计人员来说，通过这个模型可以直观理解极限距离配合、卡扣类螺钉配合的实际应用场景，掌握不同配合约束在实际产品结构中的使用方法，避免建模时出现配合过定义、约束冲突的问题。整个模型的结构完全还原量产塑料瓶的真实结构，没有做简化处理，每个结构细节都对应实际生产中的工艺要求，比如瓶身的脱模斜度、螺纹的起止位置、防盗环的连接桥结构，都符合注塑、吹塑工艺的生产要求，不会出现无法开模的结构问题。
