六辐对称管状扫掠三维草图练习构件

　　在日常的三维建模技能打磨过程中，这类六辐对称的管状扫掠构件，是练习3D草图绘制、扫掠凸台薄特征应用的典型实操载体，很多刚接触三维结构设计的从业者，都会通过这类规则对称的几何造型，建立空间线条的绘制逻辑，掌握扫掠特征中薄壁参数的设置技巧。从实际应用场景来看，这类对称辐射状的管状结构，常作为传感器安装支架的基础构型参考，在工业检测类传感器的布设场景中，六向对称的延伸结构可以同时在六个方向预留传感器安装位，适配多方位的信号采集需求，比如在设备运行状态监测的工位上，这类支架可以同时固定温度、振动、位移等多类检测元件，避免多支架零散安装带来的布局杂乱问题，也能减少安装占用的空间边界。从设计思路上看，这个构件的核心是先搭建空间三维草图框架，

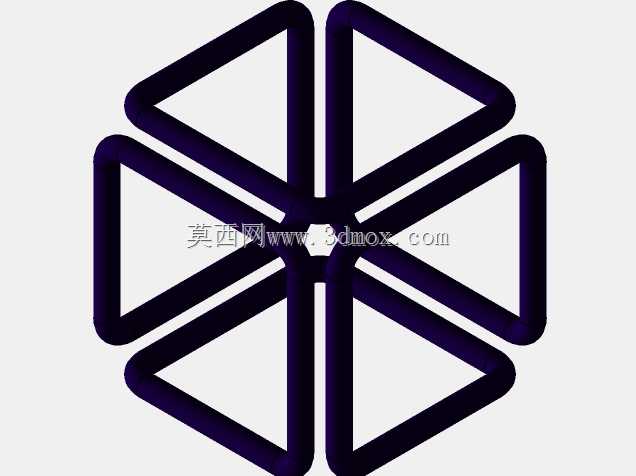

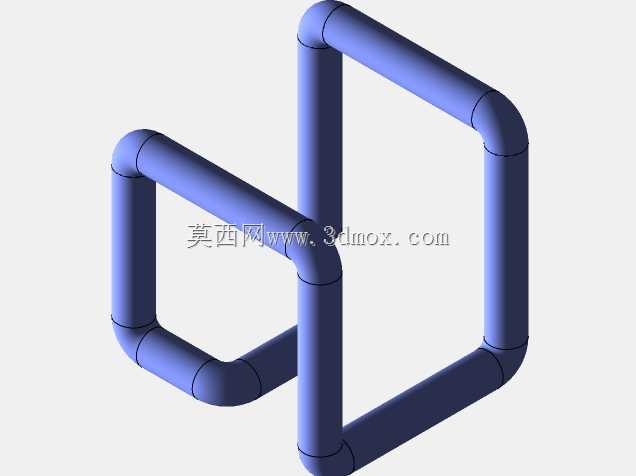

　　区别于平面草图的二维约束，3D草图需要在多个基准面之间切换，绘制出六个对称分布的三角形闭合轮廓路径，每个路径的转角处都做了圆弧过渡处理，避免后续扫掠生成实体时出现应力集中的锐角，也让管状结构的弯折处过渡更顺滑，符合薄壁构件的成型工艺要求。扫掠凸台的薄特征设置，是这个构件建模的核心要点，不需要绘制完整的管状截面轮廓，只需要通过扫掠特征中的薄壁选项，设置均匀的壁厚参数，就能沿着三维草图的路径生成等壁厚的管状结构，相比先绘制圆截面再沿路径扫掠的方式，薄特征的设置能更高效地调整壁厚参数，也能避免路径转角处截面畸变的问题。从外形尺寸与安装边界来看，这类练习构件的整体外轮廓为正六边形辐射状，中心位置预留了六边形的安装基准孔，

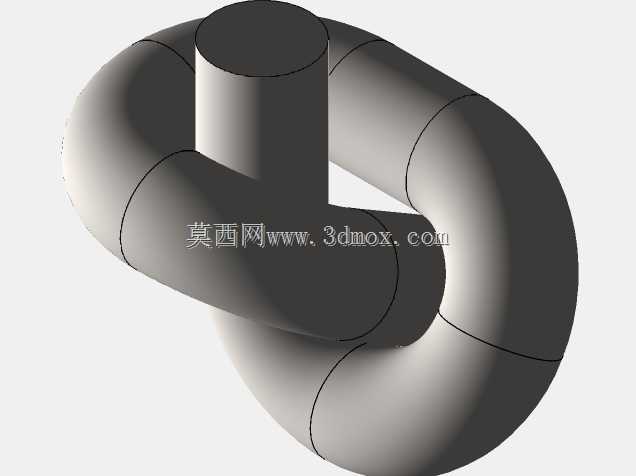

　　可以通过中心孔将整个构件固定在设备的检测工位基座上，六个辐条的外端可以根据实际传感器的安装尺寸，后续追加安装孔位、定位凸台等结构，整体的外伸尺寸可以根据实际安装空间的大小，通过调整三维草图中辐条的长度参数快速缩放，不需要重新绘制整个特征路径，参数化调整的效率很高。在实际的结构设计工作中，这类对称管状结构除了作为传感器支架的构型参考，也可以作为通风管路的分流节点、轻量化装饰构件的基础结构，薄壁的设置在保证结构刚度的同时，能有效降低整体重量，减少材料的消耗，在一些对重量有要求的移动检测设备上，这类轻量化的对称支架优势会更明显。建模过程中需要注意的是，三维草图的对称约束要完全定义，六个辐条的路径长度、弯折角度要保持一致，

　　否则扫掠生成的薄壁结构会出现壁厚不均、实体错位的问题，转角处的圆弧半径要大于设置的壁厚值，避免扫掠时出现特征失败的情况，这些细节都是在实际建模练习中需要反复调试掌握的要点，也是后续做复杂空间管路、异形支架设计的基础能力。
