带阵列通孔的圆柱筒形过滤构件

　　在流体介质的传感检测前端，这类带规则阵列通孔的圆柱筒形构件是核心的前置防护与导流部件，多数接触式流体传感器、压力传感单元、温度传感探头的前端防护结构都会采用类似设计，用来在介质流经传感元件前完成大颗粒杂质的初步拦截，同时保证介质与传感面的充分接触，避免杂质直接磕碰、磨损传感核心元件，也能减少紊流对检测精度的干扰。从实际使用场景来看，这类构件常被嵌入传感器的前端流道内，外壁直接接触来流介质，通孔的排布密度、孔径大小直接决定了通流阻力与过滤精度，设计时需要匹配传感器的额定工作流量，避免孔径过小造成流道堵塞、压损过大，也要避免孔径过大失去杂质拦截作用，让大颗粒杂质进入传感腔造成元件卡滞或者检测失准。

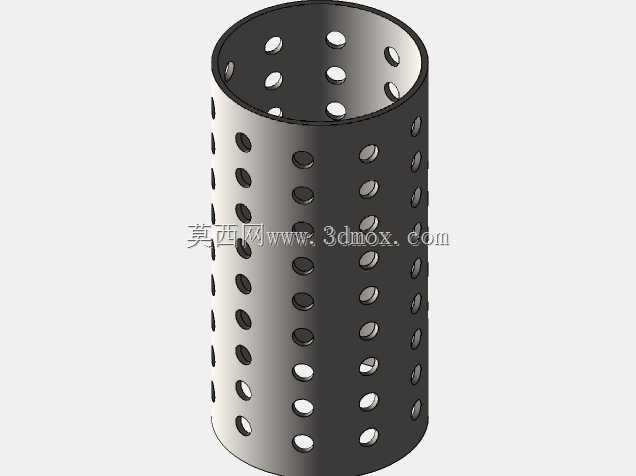

　　这个构件的整体为等径薄壁圆柱结构，两端做了平齐的端面处理，没有额外的外翻边或者安装凸台，安装时通常是嵌入传感器的内置安装槽内，靠外壁与安装腔内壁的过盈配合或者端部的压圈完成固定，安装边界需要严格控制圆柱的外径公差，保证装入后不会出现介质旁通，也就是未经过滤的介质从构件与腔壁的缝隙直接流入传感区域，同时圆柱的直线度公差需要控制在合理范围，避免装入后出现倾斜，导致局部通流面积不均。筒壁上的通孔采用多周向均匀排布、轴向等间距阵列的布局，每一圈的孔位沿圆周方向均匀错开，保证整个筒壁各个方向的通流一致性，不会出现某一方向通流量过大、另一方向堵死的情况，孔的边缘做了轻微的倒角处理，去除冲孔或者钻孔产生的毛刺，避免毛刺在介质冲刷下脱落进入传感腔，也能减少孔口处的应力集中，提升构件在带压介质工况下的结构强度。

　　从建模实现的角度来看，这类曲面阵列孔的结构如果采用传统的拉伸切除再阵列的方式，很容易在圆柱曲面上出现孔位变形、法线方向不对的问题，采用包覆特征来完成孔位的成型是更高效的方式：先在展开的平面上绘制好所有通孔的排布草图，确认孔间距、周向排布数量、轴向排布行数都符合设计要求后，将草图包覆到圆柱曲面上，再通过切除操作生成所有通孔，这种方式能保证每个孔的轴线都垂直于圆柱面的法线方向，孔型规整不会出现椭圆变形，也能大幅减少阵列特征带来的模型运算量，避免特征过多导致的模型卡顿、文件体积过大的问题。

　　实际工程应用中，这类构件的材质选择会根据检测介质的属性调整，检测普通水介质时多采用304不锈钢，兼顾成本与防锈能力；检测腐蚀性化工介质时会换成316L不锈钢或者工程塑料材质，壁厚通常根据工作压力调整，低压工况下壁厚控制在1-2mm即可，高压工况下需要适当增加壁厚，同时调整孔间距，避免孔位过密导致筒壁结构强度不足，在介质压力下出现变形甚至破裂。设计时还需要考虑反冲洗的需求，均匀排布的通孔在反冲洗时能让冲洗介质均匀穿过筒壁，将附着在孔位上的杂质冲离表面，延长构件的维护周期，减少传感器的拆检频率。很多刚接触三维建模的设计人员在做这类曲面多孔结构时，容易忽略孔的法线方向问题，生成的孔是沿单一方向拉伸切除的，会导致孔壁倾斜，实际加工出来后孔的通流面积与设计值不符，甚至出现孔口一边大一边小的情况，采用包覆特征的建模思路就能很好地规避这个问题，保证每个孔的成型质量都符合加工要求，也能让建模过程更顺畅，减少特征报错的概率。
