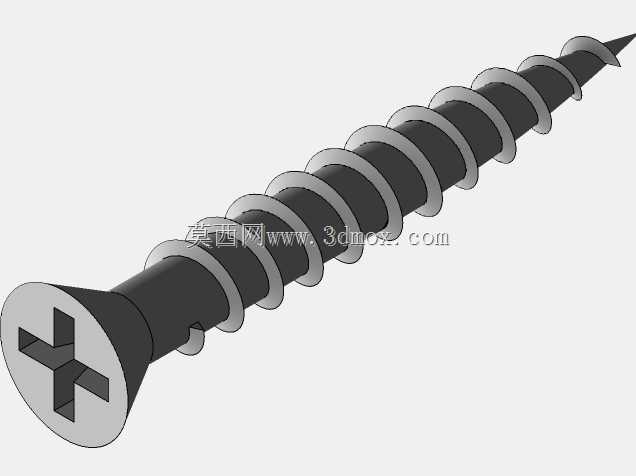

十字槽沉头自攻螺钉三维结构设计

　　在各类钣金装配、塑料件连接、仪器仪表内部构件固定场景中，沉头自攻螺钉是应用频次极高的紧固件类型，无需预先加工内螺纹，依靠自身螺纹在被连接件上攻出匹配螺纹，实现快速装配，大幅降低预制螺纹的工序成本，在小批量设备组装、维修替换场景中优势尤为明显。这款十字槽沉头自攻螺钉的设计，首先围绕沉头结构的安装边界展开，沉头锥角采用行业通用的90度设计，安装后螺钉头部可完全沉入被连接件的沉孔内，保证连接面平整无凸起，避免突出的头部干涉周边构件运动，或是在外观面造成突兀的凸起影响产品整体质感，在仪器仪表外壳、电子设备壳体、薄板类构件的连接场景中，这种沉头结构的适配性远高于盘头、圆柱头类螺钉。

　　从功能特性来看，自攻螺钉的螺纹牙型采用大螺距三角牙设计，牙尖角度经过优化，攻入被连接件时的切削阻力更小，同时螺纹牙的啮合深度足够，在厚度1mm到5mm的冷轧钢板、ABS/PC等工程塑料件上都能形成可靠的螺纹啮合，连接后的抗拔脱强度可满足多数静态连接场景的载荷要求。螺杆末端采用尖锐的锥形导向端，攻入时可快速定位，无需预先钻大尺寸导向孔，仅需根据被连接件材质钻取适配的底孔即可完成装配，针对不同硬度的材质，底孔尺寸可在螺纹小径的80%到90%区间调整，硬材质取大值降低攻入扭矩，软材质取小值提升啮合强度。

　　头部的十字槽设计适配通用十字螺丝刀，槽深经过合理设计，既保证螺丝刀插入后的啮合深度足够，拧紧时不易出现滑牙问题，又不会因为槽深过大削弱头部的结构强度，拧紧过程中头部可承受的扭矩符合常规手工装配、电动螺丝刀定扭矩装配的载荷要求，不会出现头部拧裂、槽口崩损的问题。建模过程中，螺旋线的生成是核心环节，螺距参数匹配自攻螺钉的通用标准，扫掠凸台生成螺纹牙时，牙型轮廓的角度、牙顶间隙都经过反复校验，保证螺纹牙的连续性，没有出现断面、畸变的问题，可直接用于装配干涉校验、3D打印样件验证，或是导出工程图用于加工参考。

　　实际选型应用时，需要注意螺钉的总长度要匹配被连接件的总厚度，保证攻入后螺纹啮合长度不小于螺钉公称直径的2.5倍，才能达到可靠的连接强度，沉头孔的加工尺寸要匹配头部直径与锥角，保证头部安装后完全沉平，不会出现高出安装面或是沉孔过大导致头部下陷的问题。在传感器类小型精密设备的内部装配中，这类小规格沉头自攻螺钉可用于固定PCB板、塑料支架、外壳盖板等构件，占用安装空间小，装配后无突出结构，不会影响设备内部的线路排布与构件运动，同时拆装便捷，便于后期设备的维护与零部件替换。建模时的基准平面选择以螺钉轴线为中心，沉头端面为轴向定位基准，所有特征的尺寸约束都围绕基准展开，保证模型的形位公差符合实际零件的加工要求，螺纹部分的收尾段做了自然过渡处理，和实际量产螺钉的螺纹收尾结构一致，避免模型出现尖锐的不合理结构，在装配仿真时可真实还原螺钉攻入的全过程，验证装配路径是否存在干涉，底孔位置是否偏移导致装配困难。
