外六角全螺纹螺栓结构学习参考模型

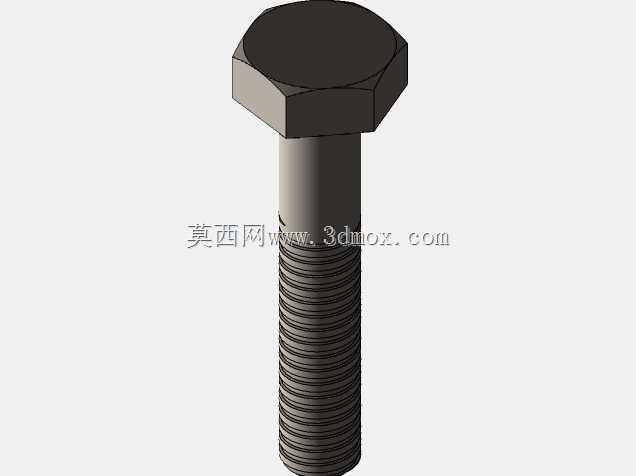

　　在各类机械结构的连接设计中，螺纹紧固件是应用最广泛的基础零件之一，从普通的设备机架拼装、工装夹具装配，到精密仪器的部件固定，都离不开螺栓这类标准连接件的支撑。本次的螺栓模型，还原了外六角头全螺纹螺栓的完整结构，可作为结构设计人员建模练习、紧固件选型参考的具象化素材。

　　从实际应用场景来看，这类全螺纹外六角螺栓多用于被连接件总厚度不大、需要螺栓贯穿全部连接层，且对连接预紧力调节范围有一定要求的场合，比如钣金机柜的层板固定、小型传感器安装支架的拼接、自动化设备上轻型负载组件的锁紧，相比部分螺纹的螺栓，全螺纹结构可以在更宽泛的厚度区间内适配不同的被连接件组合，不需要严格匹配光杆段长度，在小批量设备装配、现场改装作业中使用频率极高。

　　从产品功能特性上看，外六角的头部设计可以适配普通开口扳手、套筒扳手、梅花扳手等多种通用工具，拧紧时的受力接触面大，能承受更大的拧紧力矩，不容易出现扳手滑出的问题，适合需要较高预紧力的连接场景。全螺纹的杆部结构，螺纹从头部下方一直延伸到螺杆末端，在连接时可以配合螺母实现任意位置的锁紧，也可以直接拧入带有内螺纹的螺纹孔中，实现盲孔连接，使用场景的灵活性更强。螺纹部分采用标准的三角普通螺纹，牙型角60度，具备良好的自锁性能，在常规静载、小幅振动的工况下可以保持可靠的连接力，不会轻易出现松脱。

　　在设计思路的还原上，这个模型完整呈现了这类螺栓建模过程中需要注意的核心特征：首先是六角头部的成型，需要先绘制正六边形草图，拉伸得到头部基体，之后在头部与杆部的衔接位置做倒角处理，避免装配时直角棱边刮伤被连接件表面，也能引导螺栓顺利穿入安装孔；螺纹部分的建模，采用螺旋线作为扫描路径，绘制标准牙型截面后通过扫掠切除得到完整的螺纹牙型，还原真实螺纹的牙顶、牙底弧度，同时在螺杆末端做45度倒角，既可以去除加工后的锐边，也能在装配时顺利穿入螺母或者螺纹孔，避免螺纹牙磕碰损坏。模型还还原了头部与杆部衔接处的微小退刀结构，符合实际冷镦加工螺栓的工艺特征，不会出现建模时直角衔接的工艺不合理问题。

　　从安装边界的角度来看，这类螺栓在选型建模时需要注意几个关键尺寸的匹配：首先是六角头部的对边尺寸、对角尺寸，要对应标准扳手的开口尺寸，同时要预留足够的扳手操作空间，避免安装时扳手无法套入头部；其次是螺纹的公称直径、螺距要匹配对应规格的螺母或者预制螺纹孔，螺纹长度要满足连接时的啮合长度要求，一般来说钢件连接的螺纹啮合长度不小于1倍公称直径，铸铁等脆性材料的啮合长度要适当加大，保证螺纹牙的受力强度不会超过材料许用应力；安装孔的直径要比螺栓公称直径大0.2到1毫米，根据装配精度要求调整，既方便螺栓穿入，也不会因为间隙过大导致连接定位偏差过大。另外螺栓头部的支撑面要保证平整，装配时如果被连接件表面不平整，需要增加平垫来增大接触面积，减小接触面的压应力，避免拧紧时压坏被连接件表面。

　　对于三维建模学习者来说，这个模型可以用来练习螺旋线创建、扫掠切除、镜像特征、倒角、多实体组合等常用的建模命令，通过还原标准紧固件的建模过程，可以熟悉机械零件建模中工艺特征的处理逻辑，避免出现不符合加工实际的建模错误，比如忽略螺纹末端倒角、头部与杆部直角衔接、螺纹牙型不符合标准等常见问题。在实际的设备设计工作中，也可以直接将这类标准件模型调入装配体，用来验证安装空间、检查连接结构的干涉情况，提前发现装配时可能出现的空间不足、扳手操作空间不够等问题，减少实际加工装配时的整改成本。
