弹性夹头结构设计练习三维建模

　　在机床夹具的设计与应用场景中，弹性夹头是一类应用极为广泛的夹紧元件，常被用于车床、铣床、磨床等金属切削设备的工件装夹环节，也可在小型自动化装配设备中作为轴类零件的定位夹紧部件使用，其核心作用是通过自身的弹性变形实现对工件或刀具的定心夹紧，具备定心精度高、装夹速度快、结构紧凑的特点，在小直径轴类零件、棒料的加工场景中，相比三爪卡盘拥有更高的同轴度装夹表现。

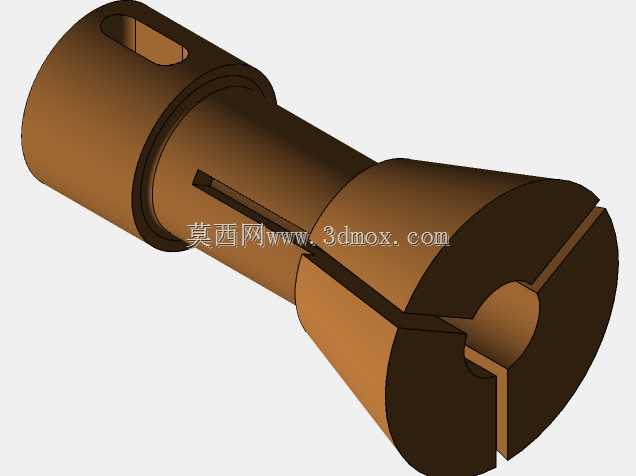

　　本次建模的弹性夹头结构，整体采用回转体基础构型，设计过程中首先通过旋转凸台特征完成主体轮廓的构建，主体分为三个功能段：尾部为带驱动槽的圆柱段，该段外圆与夹具本体的安装孔配合，侧面开设的通槽用于配合夹具的驱动销，传递夹紧动作的轴向推力；中间段为过渡圆柱段，用于衔接尾部驱动段与头部夹紧段，保证整体结构的刚性过渡，避免应力集中导致的夹头断裂失效；头部为锥面夹紧段，外锥面与夹具本体的内锥孔配合，当轴向推力作用于尾部时，锥面配合产生的径向分力会迫使头部的开槽结构收缩，从而抱紧内孔中穿入的棒料或刀具柄部。

　　建模过程中用到的挤压切割特征，主要用于加工夹头头部的轴向通槽与尾部的驱动槽，头部的开槽沿圆周均布，槽的宽度与深度直接决定夹头的收缩量范围，设计时需要根据目标装夹直径的公差范围确定槽的尺寸，槽长需要覆盖整个锥面夹紧段并延伸至过渡段一小段距离，保证收缩变形时应力能够均匀释放，避免槽根位置出现应力集中断裂；尾部的驱动槽为单侧通槽，槽的宽度需要与驱动销的直径匹配，保证间隙在0.1-0.2mm之间，既能够顺畅传递轴向推力，又不会因为间隙过大导致夹紧动作滞后。

　　圆形图案特征的应用主要体现在夹头内孔的成型上，夹头的内孔为贯穿整个主体的圆柱孔，是直接与工件或刀具接触的定位面，内孔的尺寸精度直接决定装夹的定心精度，建模时需要保证内孔与外圆的同轴度公差控制在0.01mm以内，同时内孔表面需要预留后续研磨的加工余量，保证实际加工后内孔表面粗糙度能够达到Ra0.8以下，满足高精度装夹的需求。

　　圆角处理是本次建模中不可忽视的细节设计，所有槽根位置、台阶过渡位置都需要添加圆角特征，尤其是头部开槽的根部位置，圆角半径通常取槽宽的0.2-0.3倍，能够有效降低夹紧变形时的应力集中系数，大幅提升夹头的疲劳使用寿命；外锥面与圆柱段的过渡位置也需要添加小圆角，避免夹头在锥孔内往复移动时出现卡滞，同时减少配合面的磨损。

　　从安装边界来看，该弹性夹头的最大外圆直径需要与配套夹具的安装内孔保持间隙配合，间隙量控制在0.02-0.03mm之间，保证夹头能够在孔内顺畅轴向移动；头部外锥面的锥度通常采用1:10或者1:20的标准锥度，与夹具内锥孔的接触面积需要达到80%以上，保证夹紧力能够均匀传递；夹头的总长度需要根据夹具的行程设计，保证夹紧动作完成时，尾部驱动槽与驱动销的啮合长度不小于槽深的三分之二，避免驱动销脱出。

　　在实际应用中，这类弹性夹头通常采用弹簧钢或者优质碳素结构钢制作，经过淬火处理后达到HRC45-50的硬度，既保证足够的刚性，又具备良好的弹性变形能力，建模时的结构细节处理直接决定后续加工出的夹头是否能够满足使用要求，比如槽的对称度、锥面的角度公差、圆角的大小等参数，都需要结合实际使用场景的夹紧力需求、装夹精度需求进行调整，避免出现夹紧力不足、夹头断裂、定心精度差等问题。
