多耳式铰接连接支座结构设计

　　在工业传动、工装夹具、小型执行机构的铰接点位布局中，这类多耳式连接支座是承担多方向铰接载荷的核心支撑构件，常见于需要同时对接三组铰接杆件的联动机构中，比如轻工设备的连杆联动组、检测设备的可调支撑臂、小型自动化工位的姿态调整组件上，都能看到这类结构的实际应用。它的核心作用是作为固定端的铰接基座，为三个不同方向的活动杆件提供统一的安装基准，避免多个独立支座拼接带来的累计安装误差，同时减少基座占用的安装空间，让紧凑布局下的多杆联动结构更易实现装配精度控制。

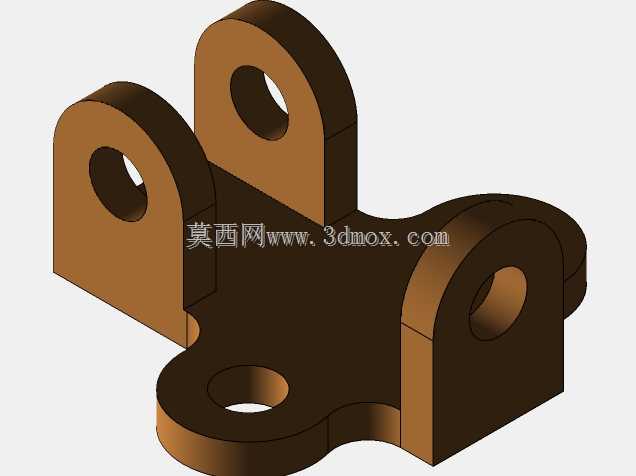

　　从结构功能特性来看，这个支座采用一体化铸锻或切削加工的成型思路，主体为十字交叉的承载底板，三个带通孔的铰接耳分别沿三个不同的空间方向伸出，每个耳片上的通孔都是铰接销轴的安装位，孔位的同轴度、耳片的平行度直接决定了铰接动作的顺畅度，一旦耳片出现偏斜，销轴装配后会产生附加径向载荷，长期往复动作下很容易出现耳片根部开裂、销轴磨损加剧的问题。底板上预留的沉头通孔是支座自身的安装固定位，用来将整个支座锁紧在设备的基准安装面上，沉头结构可以让固定螺栓的头部完全沉入孔内，不会突出底板表面干涉后续铰接杆件的动作行程。

　　设计这类构件的时候，首先要明确各铰接点位的载荷方向：三个耳片分别对应不同方向的杆件拉力或压力，因此耳片与主体底板的衔接位置做了圆弧过渡，避免直角衔接带来的应力集中问题，这也是挤压凸台设计的核心应用点——通过在耳片与主体的衔接位置挤出加厚的凸台结构，不需要整体增加整个支座的壁厚，就能针对性提升耳片根部的抗弯曲、抗剪切强度，有效降低构件整体重量，同时减少加工过程中的材料去除量。挤压切割的工艺思路则用在耳片内孔与底板安装孔的成型上，相比传统钻削加工，挤压成型的孔位表面粗糙度更低，孔壁的金属纤维组织保持连续，能大幅提升孔位的耐磨性能，适配铰接销轴频繁往复转动的工况需求。

　　从安装边界来看，这类支座的底板轮廓需要匹配安装面的可用空间，三个耳片的伸出长度要保证对应铰接杆件摆动到极限位置时，不会和相邻耳片、设备基体发生运动干涉，每个耳片的厚度要根据对应铰接点位的最大载荷计算确定，既要满足强度要求避免过载断裂，也不能过厚导致整体结构臃肿。安装孔的孔距需要严格匹配设备基准面上的预装螺纹孔位，装配时要保证支座的基准底面与安装面完全贴合，不能出现翘曲间隙，否则铰接动作产生的交变载荷会直接作用在固定螺栓上，容易引发螺栓断裂的故障。实际选型应用时，还要注意每个耳孔的孔径尺寸要和配套的铰接销轴外径保持合理的间隙配合，间隙过大会导致铰接点位晃动，影响整个联动机构的动作精度，间隙过小则会出现销轴装配困难、动作卡滞的问题，在有粉尘、切削液飞溅的工况下使用时，还可以在耳孔外侧加装密封挡圈，避免杂质进入孔内加剧销轴与孔壁的磨损。
