在工业传感检测、工装夹具定位、自动化生产线工位信号采集的场景里,这类叉型安装支座是衔接传感元件与设备主体的核心承载零件,日常会接触到大量同类型安装件的选型与结构优化工作,这类零件看似结构简单,实则直接决定了传感元件的安装稳定性、检测位姿精度,以及长期运行下的抗疲劳性能。从实际使用场景来看,这类支架多用于需要铰接配合的传感安装工位,比如生产线工件到位检测的触发摆臂支座、工装夹具的位置反馈传感安装座、小型执行机构的铰接连接端,既要承担传感元件的固定功能,还要配合销轴实现小角度的摆动适配,抵消设备运行过程中产生的微小装配误差与振动偏移。

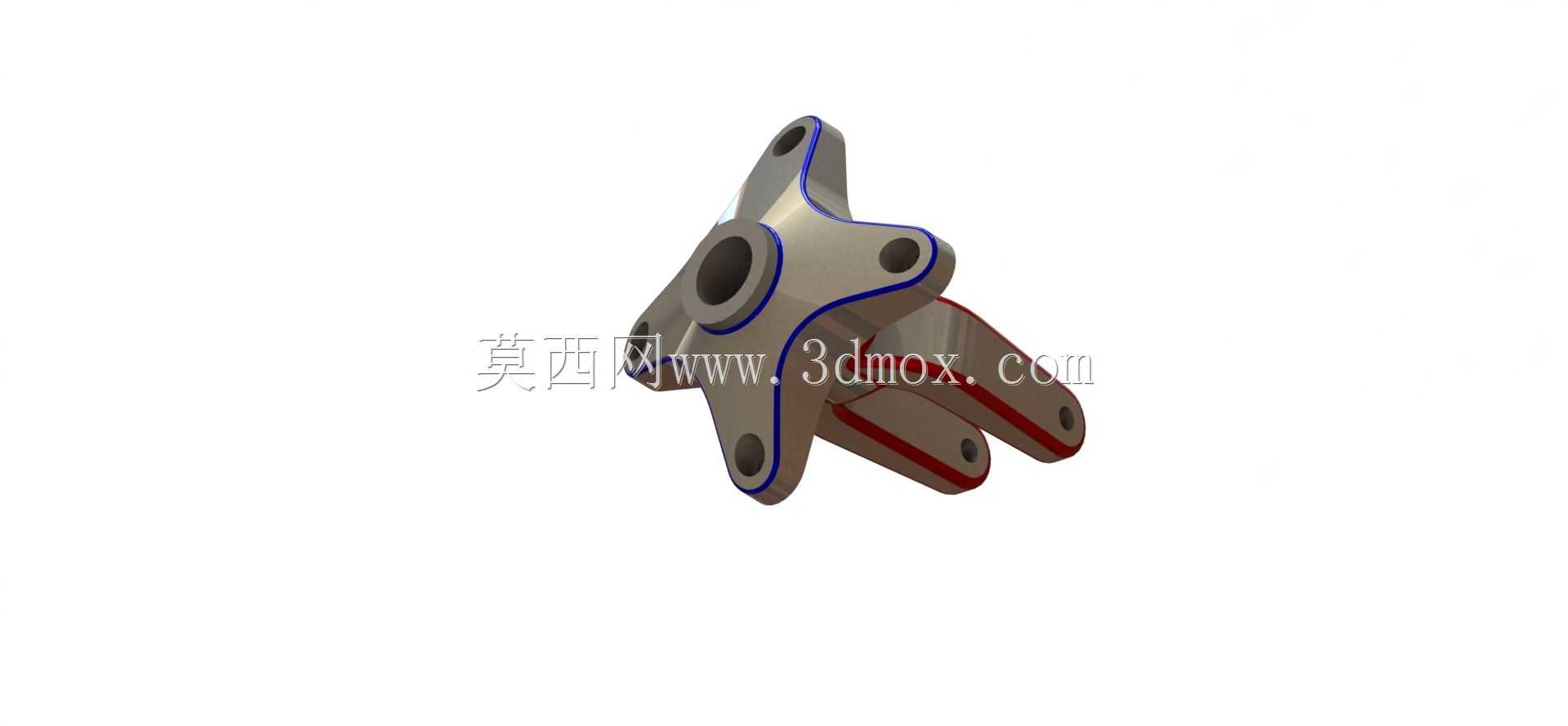

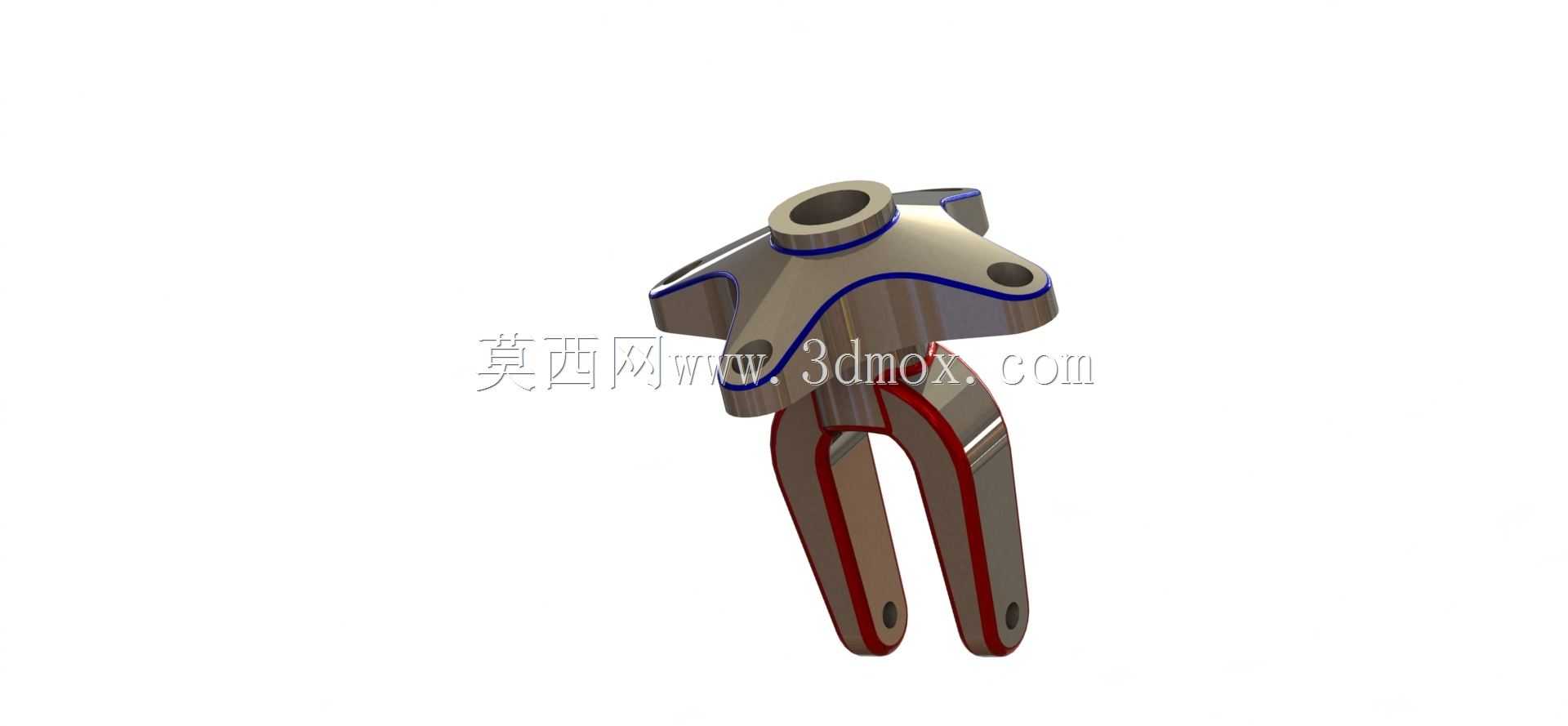

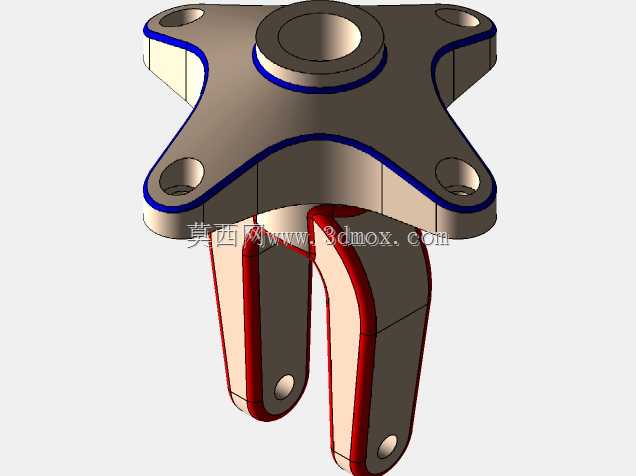

从功能特性上拆解,这个零件的上部采用三耳式法兰安装面,三个带沉孔的安装位呈120度左右分布,相比两孔安装结构,能有效避免安装后的转动松脱,上部中心的通孔用于穿装传感元件的线缆或者定位芯轴,法兰面的过渡圆角做了加厚处理,对应力集中的位置做了结构强化,避免长期受交变载荷时出现根部断裂。下部的叉型开口结构是核心的铰接配合部位,两个叉臂的同轴度是设计时的核心管控指标,叉臂末端的通孔用于穿装铰接销轴,叉臂内侧的间隙需要严格匹配对接件的厚度,间隙过小会导致装配卡滞,摆动不顺畅,间隙过大则会产生晃动,直接影响传感检测的信号精度。叉臂外侧的加强筋从上部法兰根部一直延伸到叉臂中部,在不额外增加零件整体重量的前提下,大幅提升叉臂的侧向抗弯强度,避免受侧向力时叉臂出现外张变形。
设计思路上,这类零件优先采用锻造毛坯再进行机加工的工艺路线,相比铸件,锻造件的金属纤维流向更连续,抗疲劳性能更优,适合长期受交变载荷的工位。建模过程中首先要确定上部安装面的基准平面,以中心孔的轴线为设计基准,向下延伸出叉臂的对称中心面,保证两个叉臂关于中心面对称,所有安装孔的位置度公差需要控制在0.05mm以内,铰接孔的同轴度公差不超过0.03mm,法兰面与铰接孔轴线的垂直度公差控制在0.04mm,才能保证装配后整体的位置精度。外形尺寸方面,上部法兰的最大外接圆直径适配常规M6规格的安装螺栓,三个安装孔的中心距匹配行业内通用的传感元件安装孔位,不需要额外做转接板就能直接安装,下部叉臂的开口宽度适配10mm厚度的对接摆臂,铰接孔的直径适配直径8mm的标准圆柱销轴,整体安装高度控制在常规安装工位的预留空间范围内,不会和周边的管线、其他结构件产生运动干涉。
实际选型应用时,需要注意安装面的平面度要求,如果设备安装面的平面度超差,强行锁紧螺栓会导致支架本体产生变形,进而让下部叉臂的铰接孔出现错位,加剧销轴的磨损,因此安装前需要对设备的安装基面做平面度检测,必要时增加薄铜皮调整垫片。另外叉臂的铰接位置需要定期补充润滑脂,避免长期无润滑摆动导致孔位磨损失效,在有腐蚀介质的应用场景下,还需要对零件表面做阳极氧化或者镀镍处理,提升耐腐蚀性能。这类结构的零件在建模时还要注意过渡圆角的处理,所有的棱边都要做R0.5以上的圆角,避免应力集中,尤其是法兰与叉臂衔接的位置,不能出现直角锐边,否则在受冲击载荷时很容易从应力集中的位置出现裂纹。
