传感器配套销接式U型安装固定支架

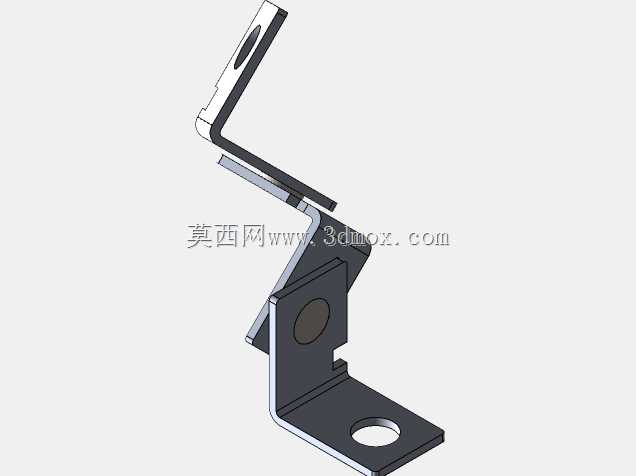

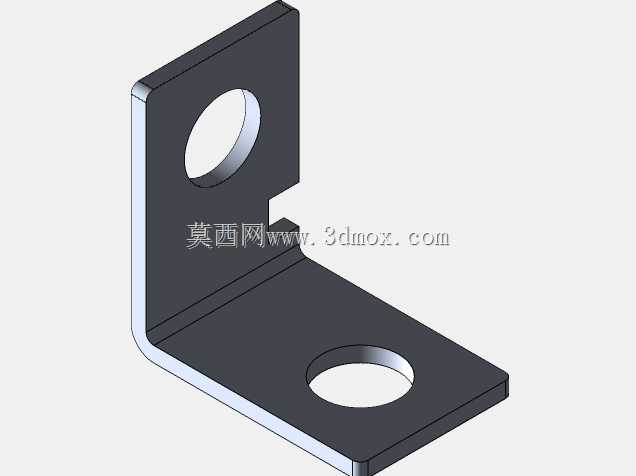

　　在工业传感检测类设备的装配场景中，这类销接U型支架的应用覆盖了从自动化产线工位检测、设备位移反馈到工装夹具位置确认的诸多环节，核心作用是为接触式或接近式传感元件提供稳定的安装基准，同时通过自身的弯折结构适配设备内部局促的安装空间，避免传感元件与运动部件发生干涉。从结构功能来看，该支架采用多段折弯的钣金成型工艺，底部带通孔的平直段是整个组件的安装基准面，通过螺栓可将支架整体固定在设备的安装基板、型材框架或者工装立板上，底部安装孔的孔径适配常规的M4-M5规格紧固螺栓，安装面的平面度控制在0.1mm以内，保证固定后支架不会出现倾斜偏移，避免传感元件的检测角度出现偏差。支架中段的垂直立板上预留的圆形安装位，是用来固定传感元件主体的结构，

　　这个位置的孔径与常用的圆柱型传感器外径匹配，安装时传感器从孔位穿入后通过侧面顶丝或者锁紧螺母完成固定，立板与底部安装面的垂直公差控制在±0.2°，确保传感器的检测方向与设计指向一致，不会因为支架的角度偏差导致检测距离不足或者检测信号误触发。上部的弯折悬臂结构是该支架区别于普通平直安装支架的核心设计，悬臂末端的长圆孔结构用来穿装销轴类连接件，这个位置可以配套连接触发拨片、复位弹片或者联动摆杆，当被检测部件运动到指定位置时，会先接触到悬臂端连接的联动件，通过销轴的转动传递动作，最终触发中段固定的传感器输出信号，这种间接触发的结构可以避免被检测部件直接撞击传感器本体，有效降低传感元件受外力冲击损坏的概率，延长传感器的使用寿命。

　　在设计思路上，该支架没有采用一体化铣削的加工方式，而是选用冷轧钢板通过冲压、折弯工艺成型，在保证结构强度满足使用要求的前提下，大幅降低了零件的加工成本，适合批量配套生产。折弯处的圆角半径根据板材厚度设置为1.5倍板厚，避免折弯过程中出现板材开裂或者应力集中的问题，所有的锐边都做了倒钝处理，防止装配过程中划伤操作人员或者损坏配套的线缆。支架的整体外形轮廓经过多轮空间校核，在满足安装、联动功能的前提下尽可能压缩了整体占用空间，横向最大宽度不超过40mm，纵向总高度控制在80mm以内，安装时底部固定面只需要预留50mm*30mm的平整安装区域即可完成固定，能够适配设备内部框架间隙、工装侧面空余位置等多种狭窄安装场景。在实际选型使用时，

　　需要注意支架的悬臂长度与传感器触发行程的匹配关系，悬臂端的活动间隙预留了3mm的摆动余量，既可以保证联动触发的动作顺畅，也不会因为间隙过大导致触发滞后，销轴与悬臂孔位的配合选用间隙配合，表面做镀锌钝化处理，在常规工业车间环境下具备基础的防锈能力，长期使用不会出现锈蚀卡滞的问题。这类支架的结构设计也具备一定的通用性，只需要调整中段立板的安装孔直径、底部安装孔的孔距，就可以适配不同外径规格、不同安装要求的传感元件，不需要重新设计整体的折弯路径，能够快速衍生出适配不同场景的变体结构，缩短非标设备的设计周期。
