CSWA练习用带孔弧形支撑块结构

　　这类带弧形过渡面的块状支撑零件，常见于工业传感检测装置的安装定位环节，作为传感器与安装基座之间的衔接承载件，承担固定传感器位置、抵消设备运行过程中产生的小幅振动、保证检测端面与被测工件保持恒定间距的作用。在自动化生产线的工件到位检测工位、位移传感反馈机构、设备行程限位组件中，这类零件的应用十分普遍，其结构强度与形位精度直接决定传感器检测数据的稳定性，一旦零件出现形变或者安装孔位偏差，就会导致检测信号失准，进而触发设备误动作，影响整条产线的运行节拍。

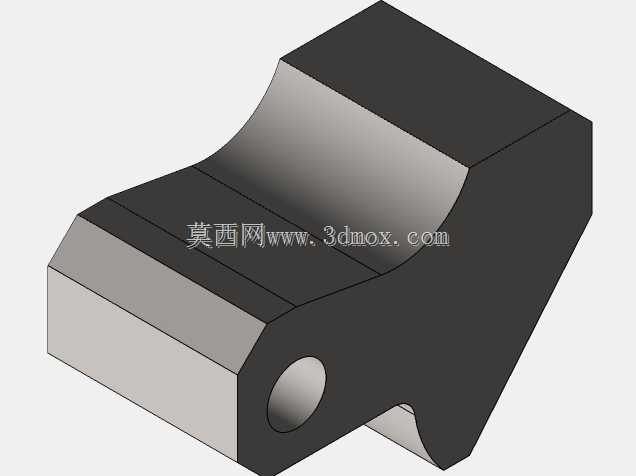

　　从结构设计逻辑来看，该零件采用整体式块体结构，上部做内凹弧形曲面过渡，一方面是为了避让相邻运动部件的运行轨迹，避免设备往复动作过程中与零件发生运动干涉，另一方面弧形曲面相比直角棱边能够更好地分散应力，在零件承受侧向载荷时，不会在转角位置出现应力集中导致的开裂问题。零件下部设置的横向贯通孔，是核心的安装定位结构，孔的轴线与零件底面保持严格的平行度公差，安装时通过销轴穿过该孔，将零件铰接在安装基座上，可根据实际检测需求小幅调整零件的俯仰角度，调整到位后再通过侧面的紧定螺钉锁死固定，兼顾安装灵活性与定位可靠性。零件前端的平直端面为传感器安装面，该面与贯通孔轴线的垂直度公差控制在0.02毫米以内，保证传感器安装后检测方向不会出现偏斜，检测距离的误差能够控制在允许范围内。

　　从尺寸边界来看，该零件的整体轮廓规整，最大长度方向尺寸为84毫米，宽度方向尺寸为59毫米，总高度方向尺寸为45毫米，安装时需要预留的空间边界需要在零件轮廓基础上，单侧留出至少3毫米的装配操作间隙，尤其是贯通孔的销轴安装侧，需要预留足够的销轴穿入与锁紧空间，避免出现装配干涉。零件的材质选用AISI 1020钢，这种低碳钢具备良好的切削加工性能与焊接性能，经过表面发黑处理后能够具备一定的防锈能力，完全满足车间常规工况下的使用需求，材料密度为0.0079克每立方毫米，零件整体质量控制在1032.32克，既不会因为质量过大增加安装基座的负载，也不会因为壁厚过薄导致结构刚性不足。

　　在建模设计过程中，这类零件是典型的CSWA认证练习题型，重点考察建模者对基础特征命令的掌握程度，需要先通过拉伸命令创建零件的基础块体轮廓，再通过拉伸切除命令加工出下部的贯通孔与底部的避让槽，上部的弧形曲面可以通过扫描或者放样命令生成，最后添加圆角特征完成所有过渡位置的处理。建模过程中需要严格保证各个特征的尺寸关联，尤其是修改关键参数时，要保证其他关联尺寸能够同步更新，不会出现特征报错或者形位偏差，这也是实际工程建模中参数化设计的核心要求，通过这类练习能够帮助建模者养成规范的建模习惯，在后续处理复杂工业零件时能够保证模型的可编辑性与尺寸准确性。

　　在实际选型应用时，需要重点核对零件的安装孔位尺寸与待安装传感器的安装孔距是否匹配，弧形面的避让半径是否满足相邻运动部件的轨迹要求，零件的承载能力是否能够匹配传感器的重量与设备运行时的振动载荷。如果应用在振动幅度较大的工况下，还可以在零件与安装基座之间增加薄橡胶减震垫，进一步降低振动对传感器检测精度的影响，同时定期检查贯通孔位置的销轴磨损情况，避免长期铰接转动导致孔位间隙过大，影响定位精度。
