CSWA认证练习用机械连接结构件

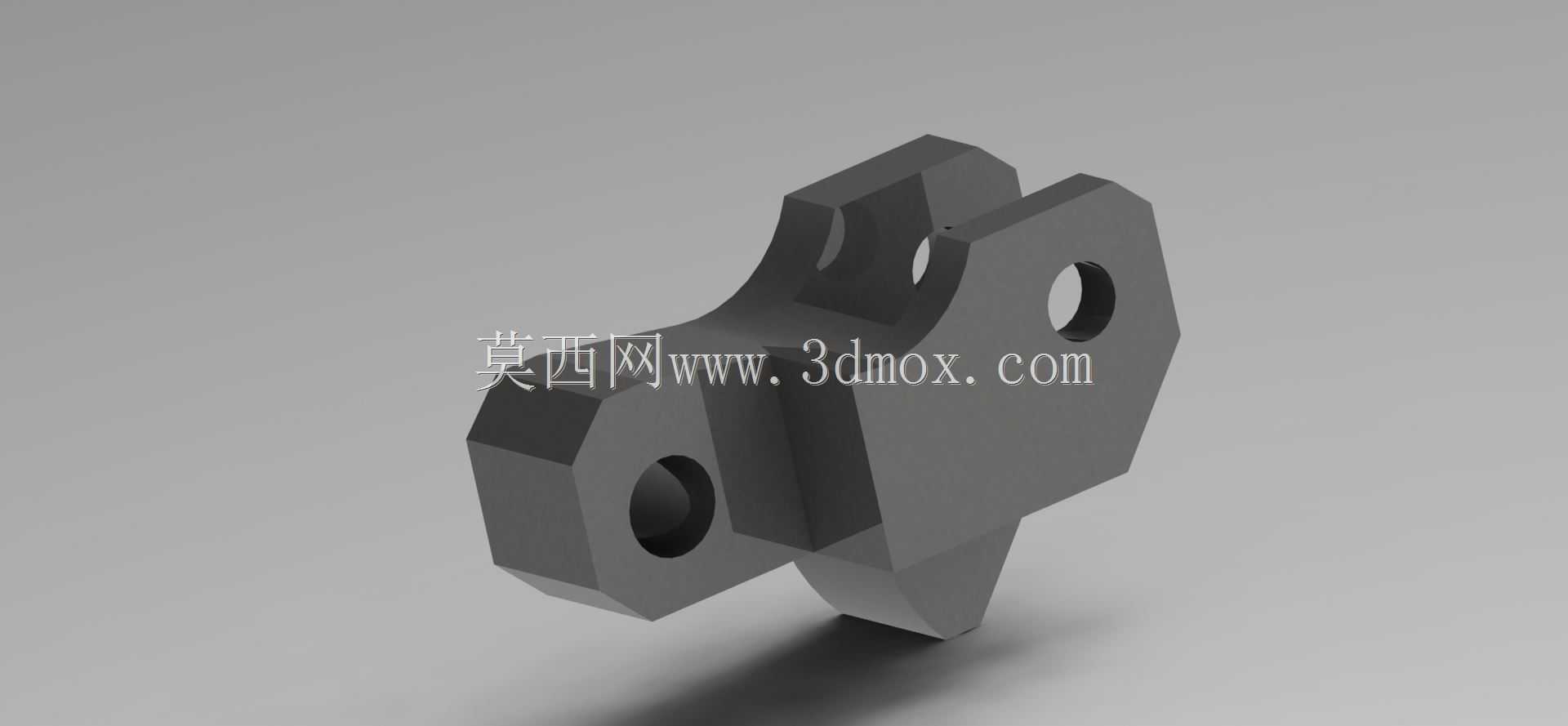

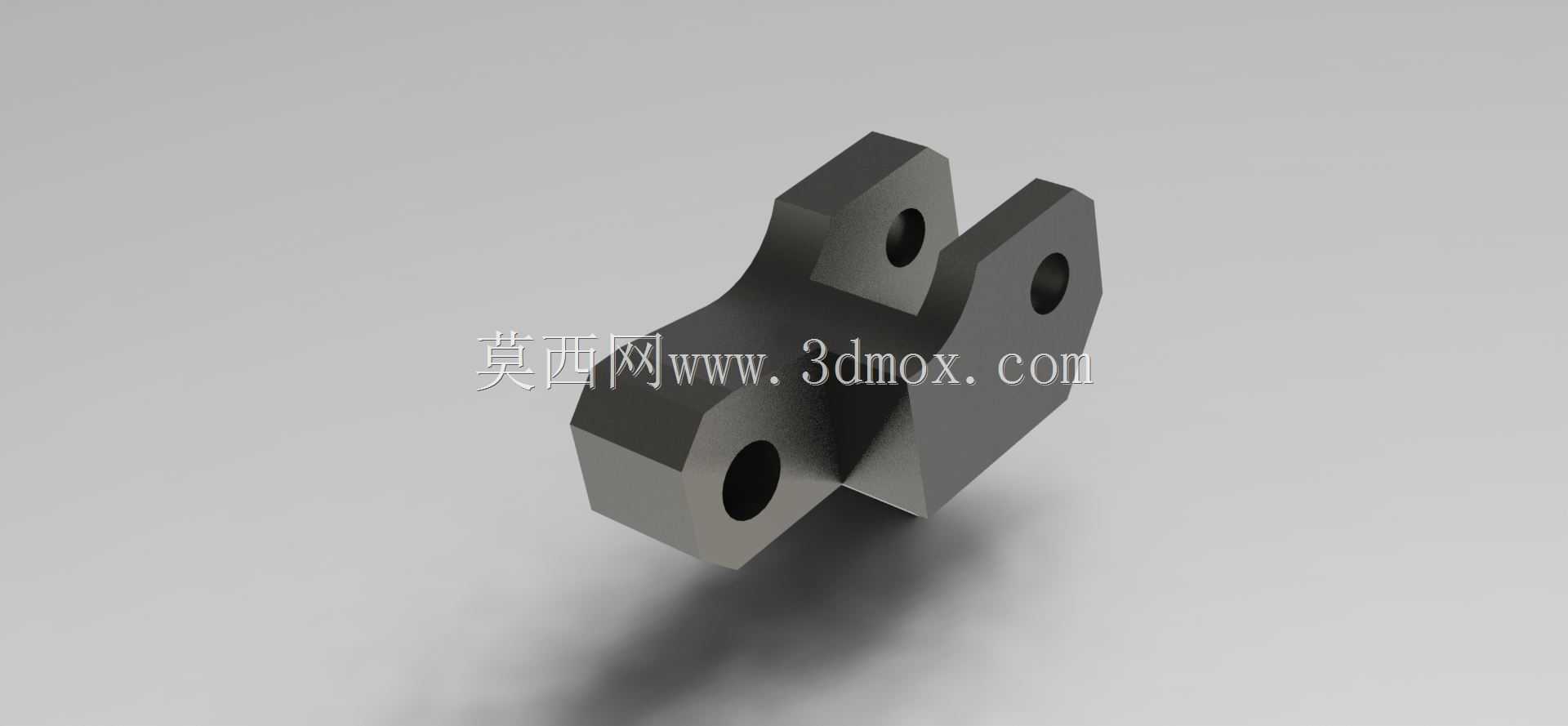

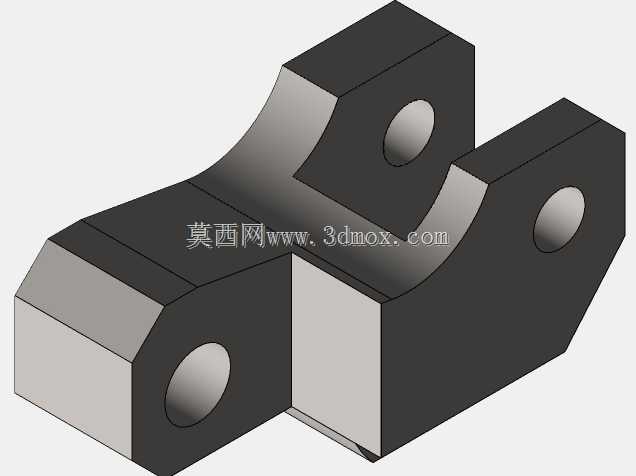

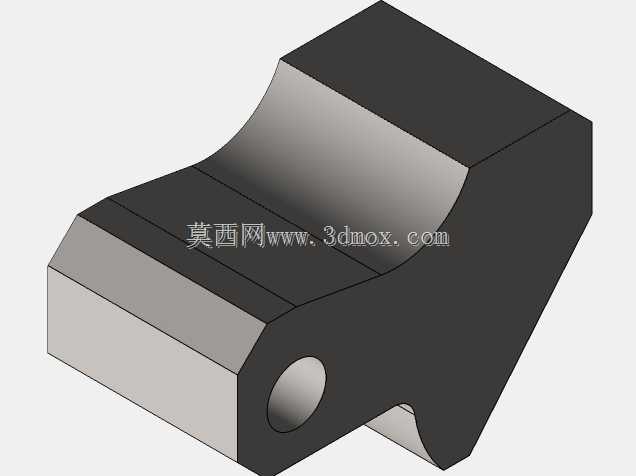

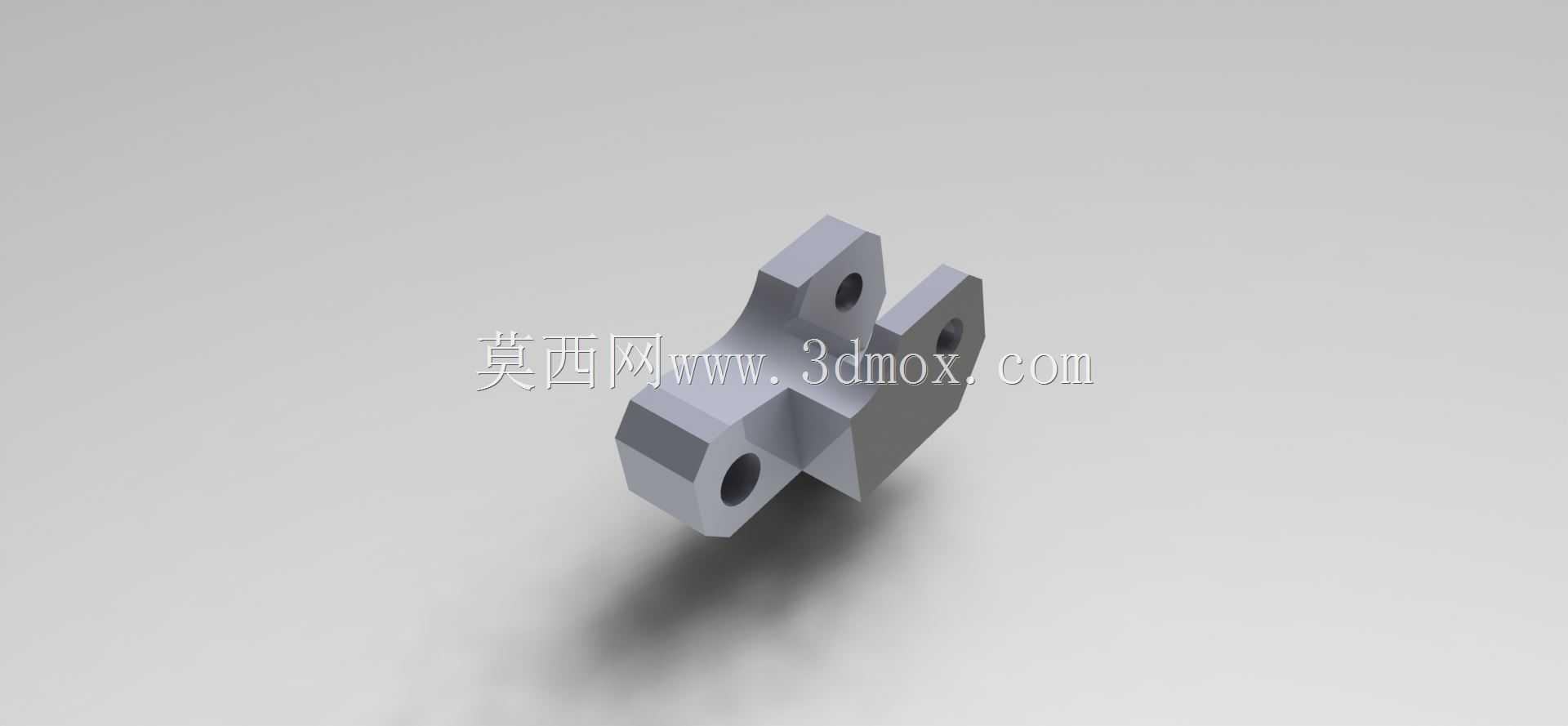

　　在日常的机械结构装配场景里，这类多安装位的异形连接构件，往往承担着不同功能模块之间的定位、载荷传递与相对位置固定作用，尤其在小型自动化设备的传感单元安装、仪器仪表的内部组件支撑场景中，这类零件的设计合理性直接影响整套机构的运行稳定性。从结构形态来看，该构件采用一体化切削成型的构型思路，主体设置有三个不同朝向的安装耳位，每个耳位都预留了同轴度要求较高的光孔安装位，能够分别适配不同方向的紧固件连接需求，避免了多零件拼接带来的累计装配误差。设计过程中，首先要考虑的是各安装孔之间的位置度公差，因为这类零件往往作为基准连接件使用，一旦孔位偏差超出允许范围，会直接导致后续装配的传感元件、传动构件出现安装错位，轻则影响检测精度，重则出现运动干涉。

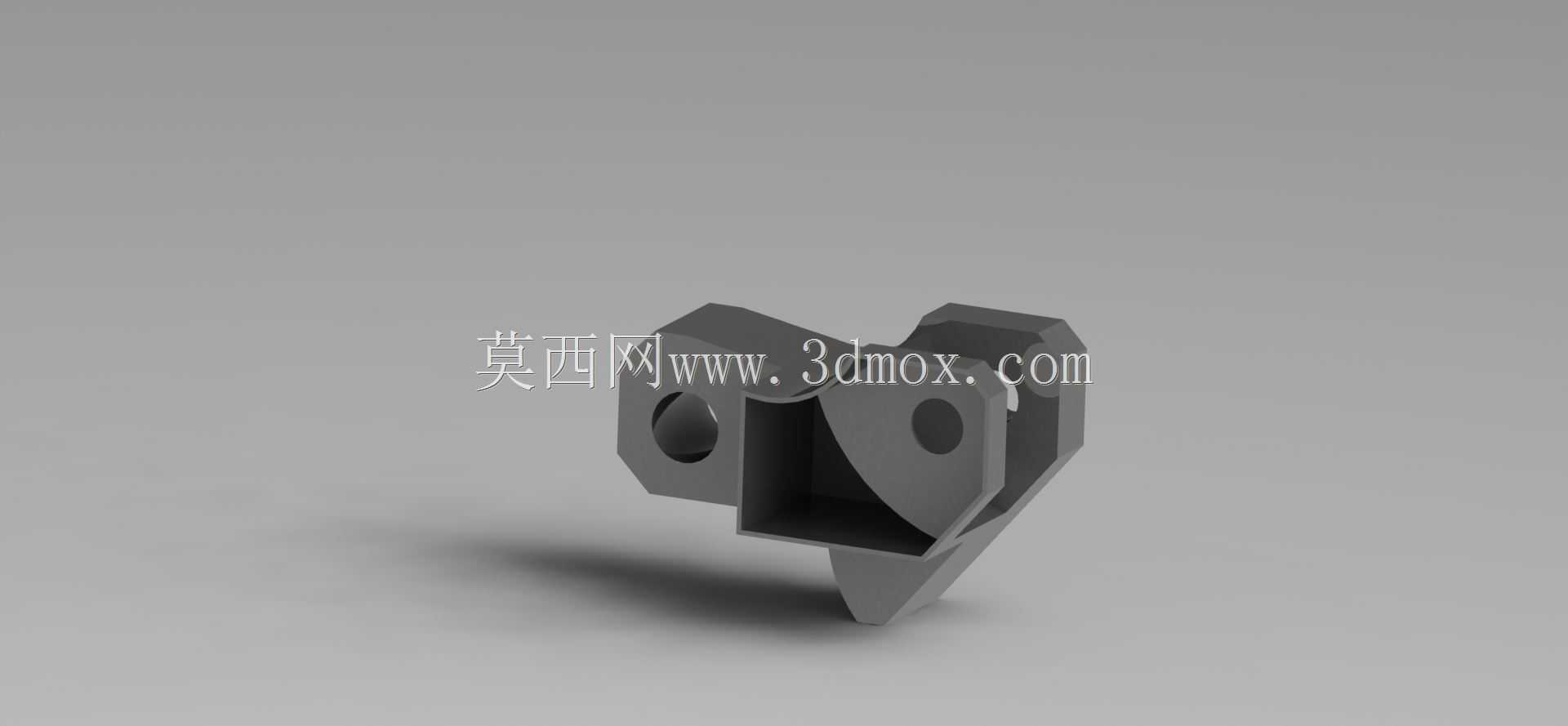

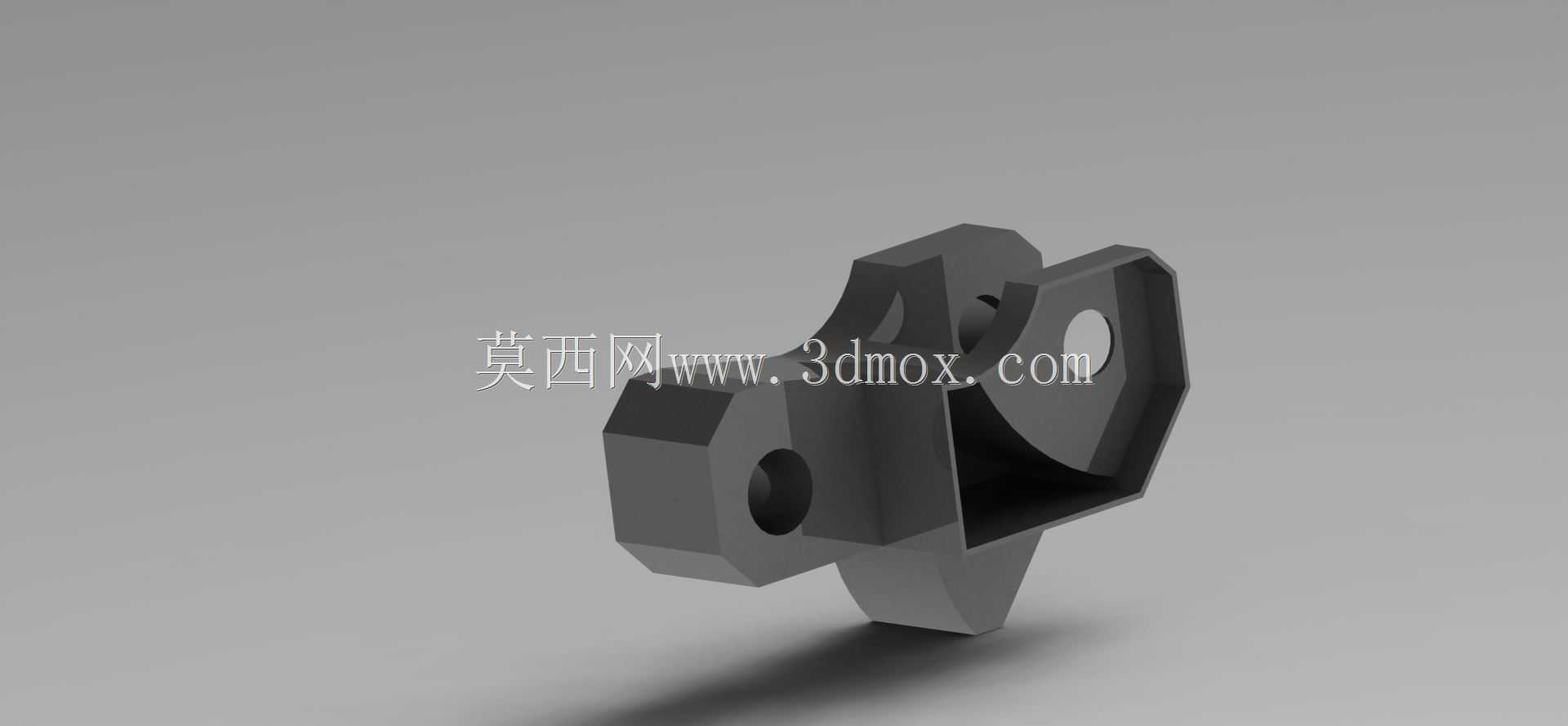

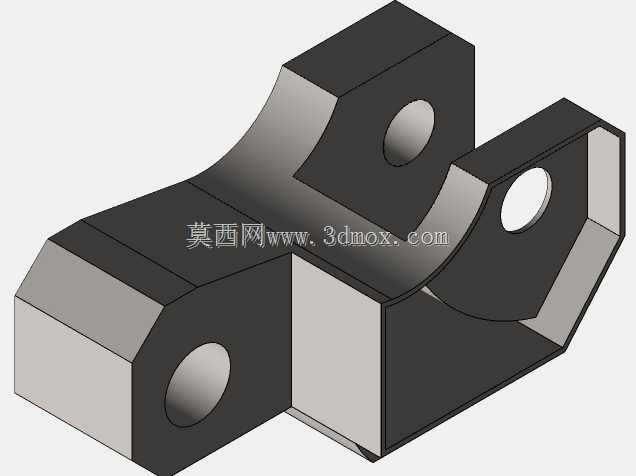

　　构件的主体腔体采用半开放的镂空设计，并非单纯为了减重，更多是为了给相邻装配的元器件预留走线空间与操作间隙，在实际装配作业中，工人可以通过这个镂空区域快速调整内部线缆的走向，也能方便观察内部组件的啮合状态，减少后期运维的拆装工作量。从安装边界来看，该零件的整体外轮廓没有尖锐的突出棱角，所有非配合面都做了小尺寸的倒角处理，既能够避免安装过程中划伤操作人员，也能减少零件在周转过程中因为磕碰导致的配合面损伤。各安装耳的厚度经过了载荷校核，在常规的静态支撑场景下，能够承受垂直于安装面方向不低于五十牛的静载荷，不会出现明显的形变；孔位的内径公差按照中等精度配合要求设计，既可以适配常用的圆柱销定位，也能直接穿入对应规格的螺栓完成紧固，

　　不需要额外做二次加工。在建模练习过程中，这类零件非常适合用来训练草图几何约束、特征拉伸切除、多基准面创建的基础操作，很多CSWA认证的基础建模考题，都会采用这类多特征组合的异形构件作为考核载体，因为它涵盖了机械零件设计中最常见的凸台、切除、孔特征、倒角等核心操作，同时需要建模者准确把握各特征之间的位置关系，不能出现特征顺序错乱导致的建模失败。实际应用中，这类零件常被用在仪器仪表的内部传感组件固定位，作为传感器与设备主框架之间的连接过渡件，它的多朝向安装孔可以灵活调整传感器的检测角度，不需要额外增加角度调节垫片，简化了整体的装配流程。零件的非配合面保留了机加工后的原始表面粗糙度，配合面则按照装配要求做了相应的精度处理，

　　既控制了加工成本，也能满足实际的使用精度要求。在做结构验证的时候，需要重点关注三个安装耳与主体衔接位置的应力集中情况，因为这几个位置是载荷传递的关键节点，设计时通过圆弧过渡的方式减少了应力集中系数，即使在设备运行产生小幅振动的工况下，也不会出现连接部位断裂的问题。
