多功能摇臂转向行走机构结构设计

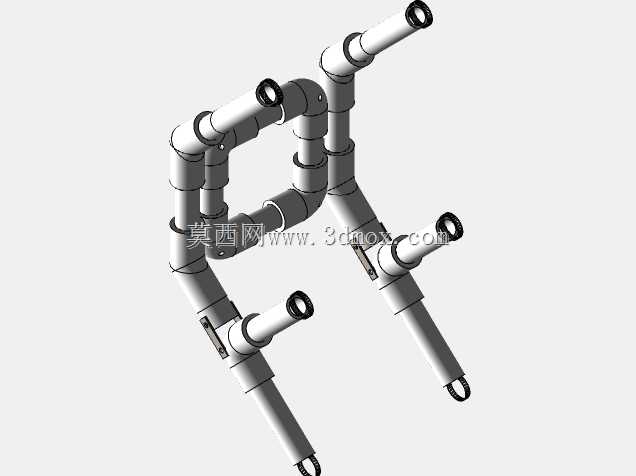

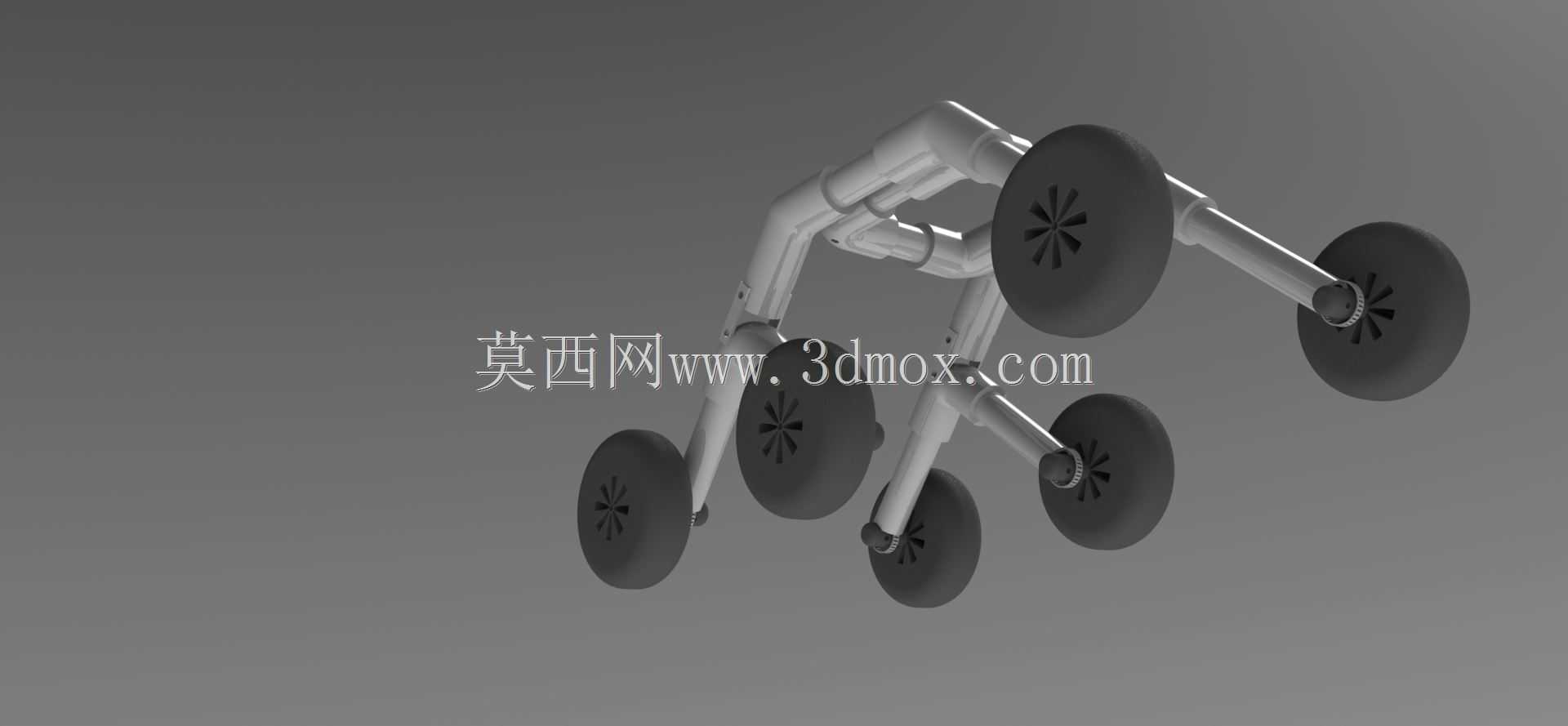

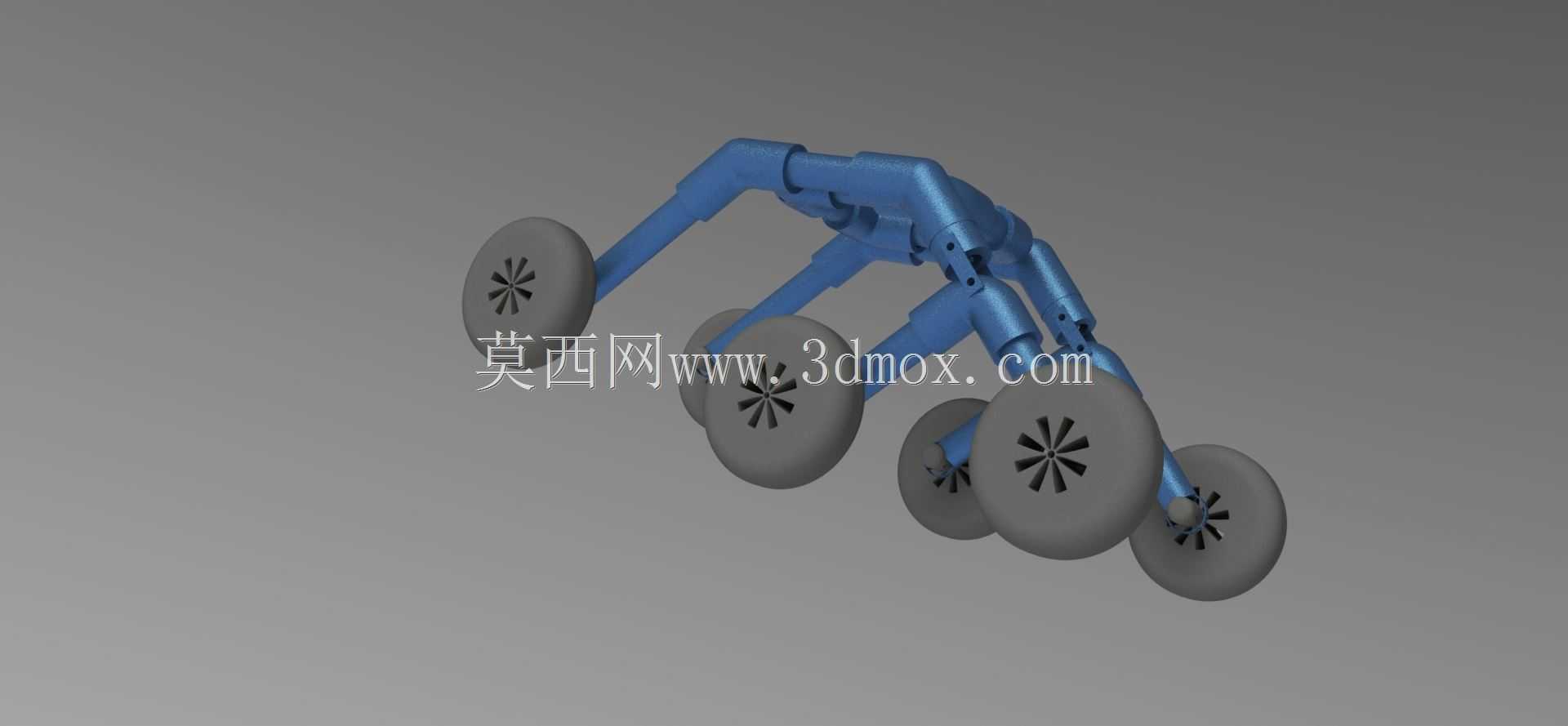

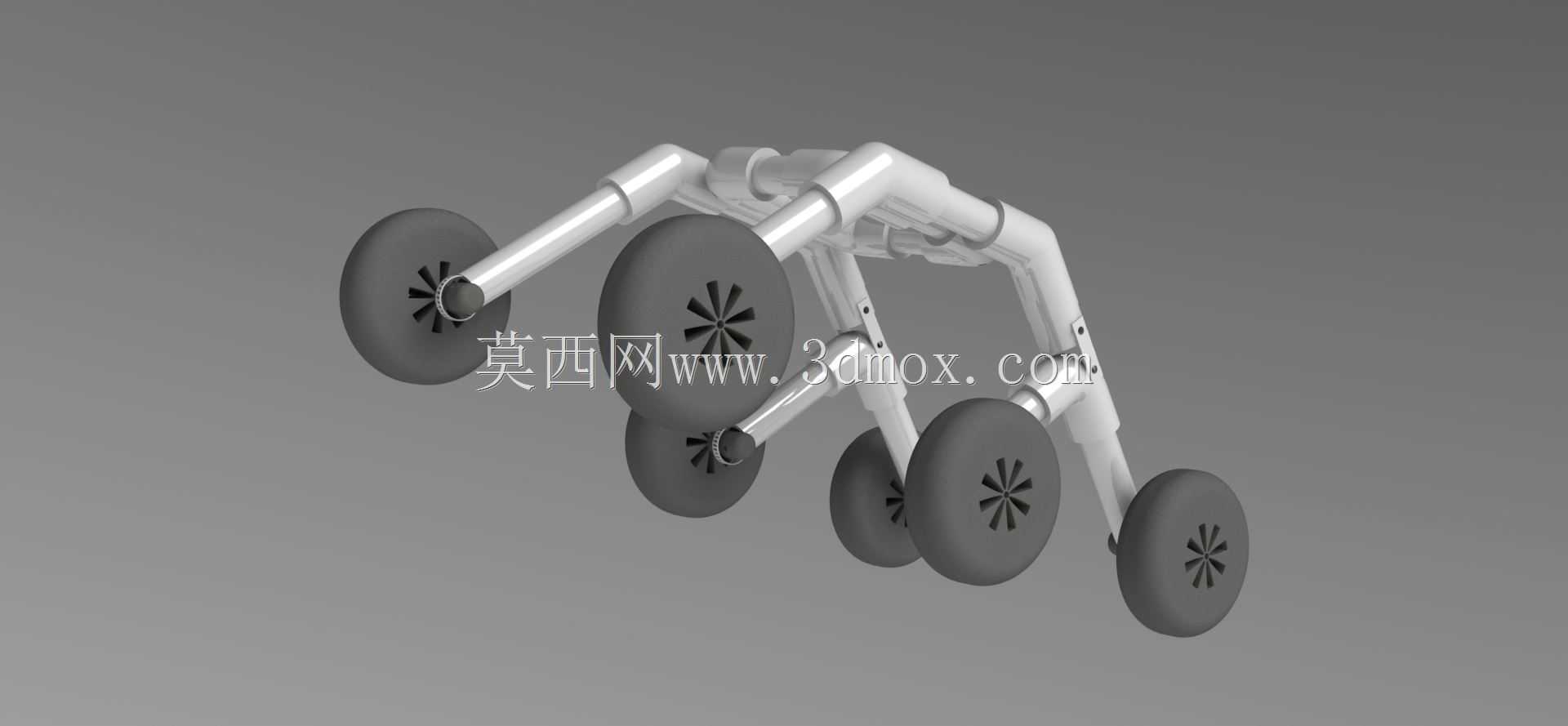

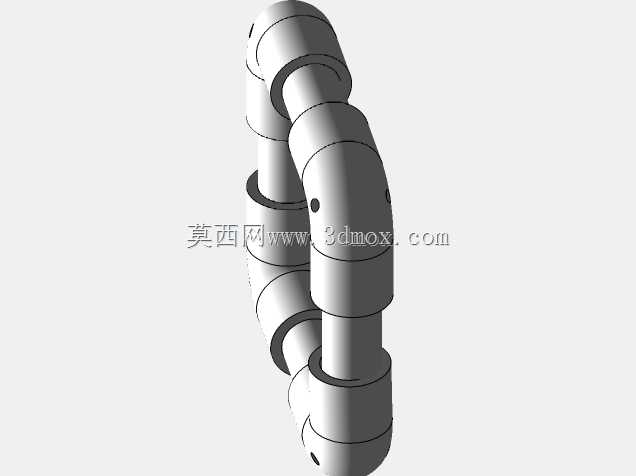

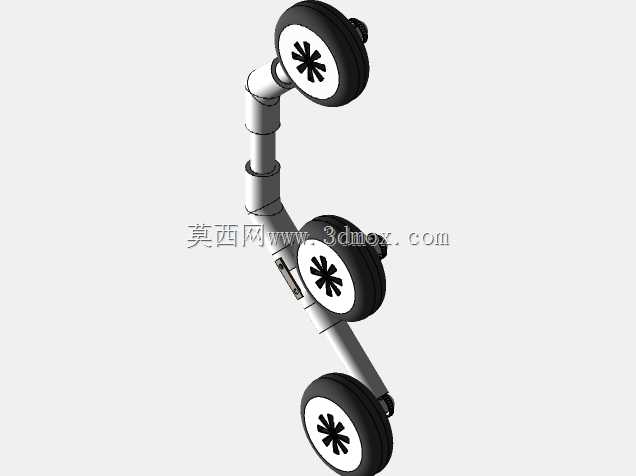

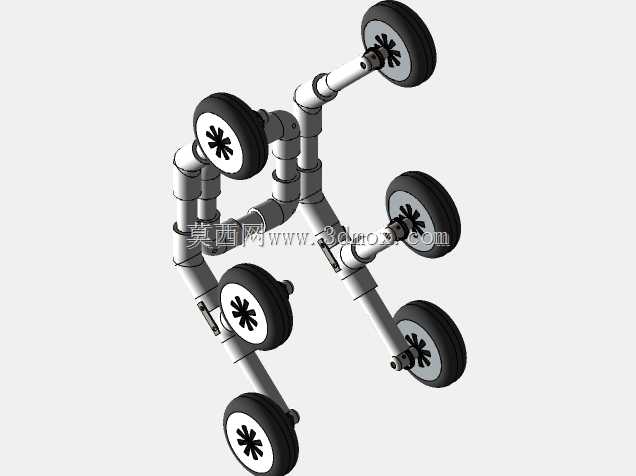

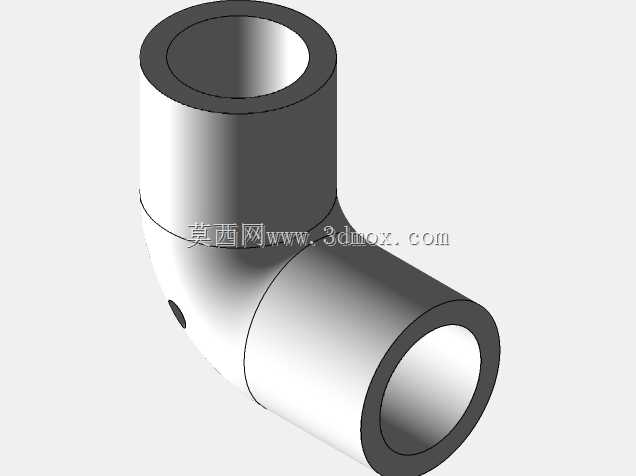

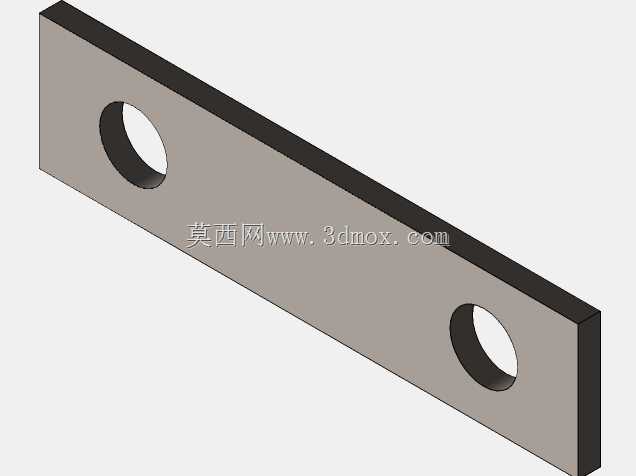

　　该摇臂转向架结构主要面向非结构化地形的巡检、探测类行走设备开发，可适配小型无人探测平台、管廊巡检机器人、复杂地形作业载具的行走系统，解决传统固定轮组在起伏路面、障碍路面贴地性不足、易打滑悬空的问题。从结构布局来看，该转向架采用多段铰接式摇臂构型，单侧摇臂串联三组行走轮，双侧摇臂通过中部铰接支座与设备主架连接，摇臂可绕铰接轴在一定角度范围内自适应摆动，当单侧轮组遇到凸起障碍时，对应摇臂段可绕铰接点抬升，其余轮组仍保持与地面的有效接触，避免单轮抬升导致的整机牵引力损失，在沟壑、碎石、台阶类地形下能保证至少四轮同时接地，大幅提升行走稳定性。

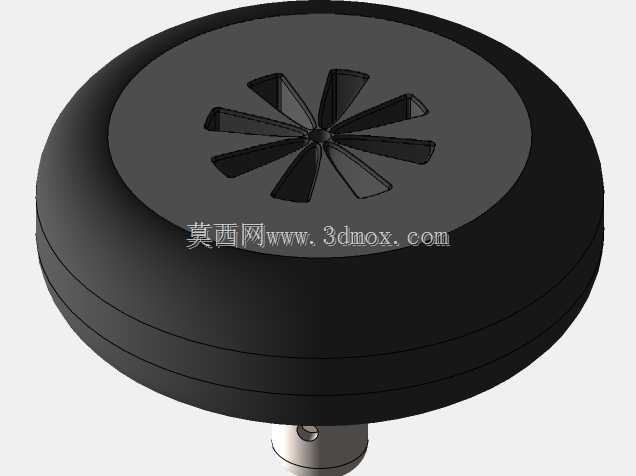

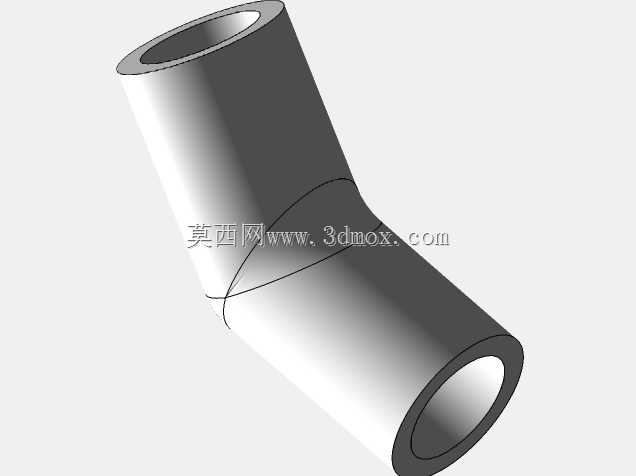

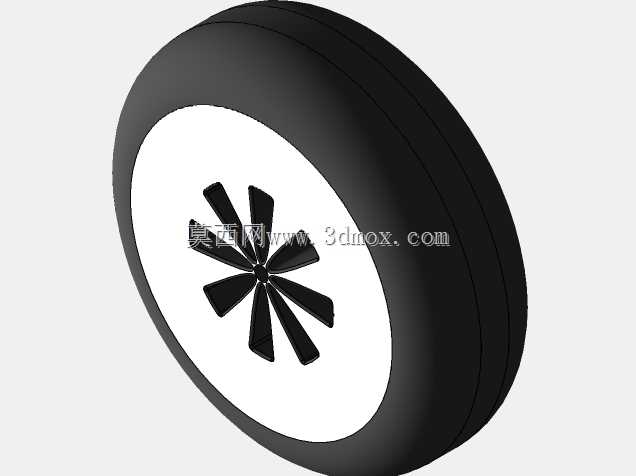

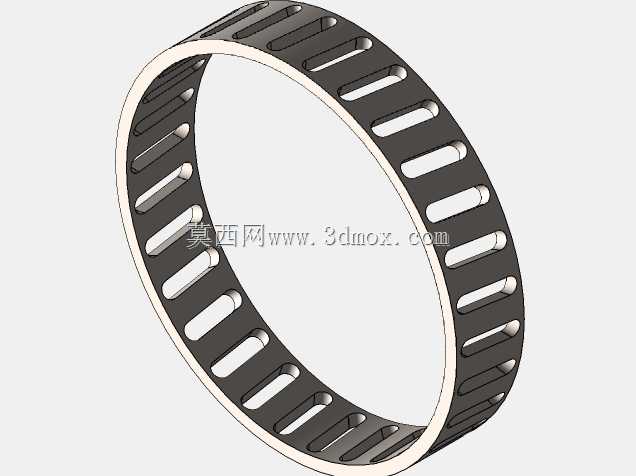

　　设计过程中优先考虑了轮组载荷的均匀分配，每段摇臂的铰接点位置经过力矩平衡核算，确保各轮对地压力偏差控制在15%以内，避免单轮过载导致的轮轴变形或轮胎异常磨损。轮组采用深沟球轴承作为转动支撑，轮轴与摇臂臂体采用过盈配合加定位销的固定方式，可承受行走过程中的径向冲击与侧向力，摇臂臂体采用变截面薄壁结构，在保证结构刚度的前提下尽可能降低自身重量，减少行走系统的无效载荷。转向功能通过摇臂整体绕主销轴转动实现，主销轴设置有自润滑衬套，转动阻尼经过匹配调试，既保证转向动作的灵活性，又能避免行走过程中摇臂出现不必要的摆动，转向行程可根据设备的最小转弯半径要求调整限位块位置，适配不同尺寸的载具平台。

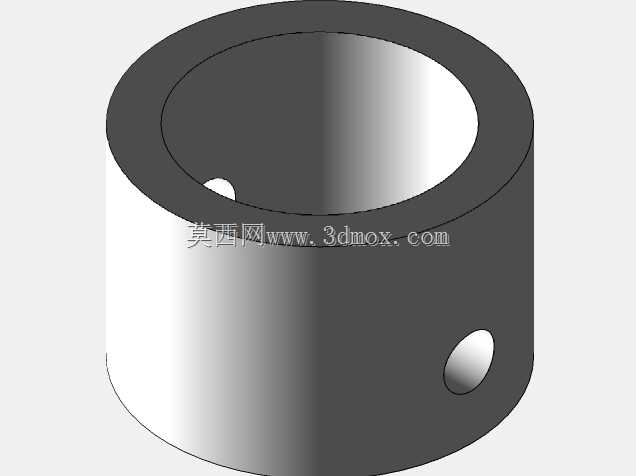

　　从安装边界来看，该转向架中部铰接座的安装孔位采用标准化间距设计，可直接适配多数小型无人载具的底盘安装接口，无需额外设计转接法兰，整体安装高度可通过调整摇臂与主架的连接衬套厚度进行微调，适配不同直径的行走轮更换需求。摇臂的摆动角度设置有上下限位，最大抬升角度可覆盖120mm高度的垂直障碍，下俯角度可适配80mm深度的凹陷地形，在常规城市管廊的台阶、厂区路面的减速带、野外探测的碎石路面场景下，无需额外增加悬架结构即可实现顺畅通行。

　　结构细节上，各铰接点均设计有防尘密封结构，可阻挡粉尘、水汽进入铰接转动副，延长结构维护周期，轮组的轮毂采用对称式结构，左右轮可通用互换，降低备件储备成本。摇臂臂体的走线槽内置在臂体空腔内，轮组驱动电机的线缆可从臂体内部穿过连接至主控舱，避免线缆外露在行走过程中被障碍物剐蹭破损。该结构没有集成复杂的弹性阻尼元件，整体可靠性更高，在低温、粉尘、潮湿等恶劣工况下的故障概率远低于传统独立悬架结构，适合无人化、长周期运行的作业设备使用。在实际选型匹配时，可根据载具的整体重量调整摇臂臂体的壁厚与轮轴直径，若用于重载场景可将臂体材料从工程塑料更换为铝合金型材，铰接轴更换为调质处理的45号钢，即可满足300kg以内的整机载荷需求。
