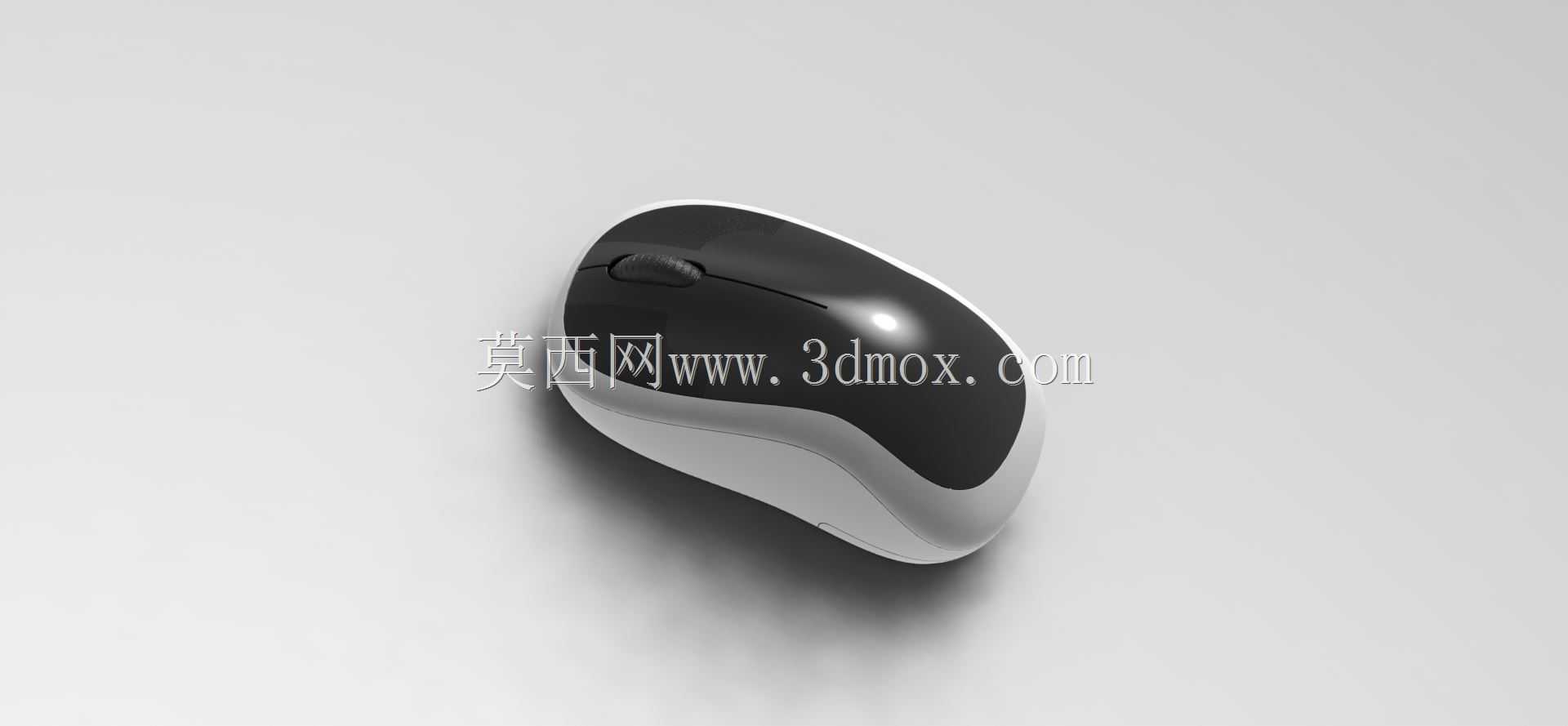

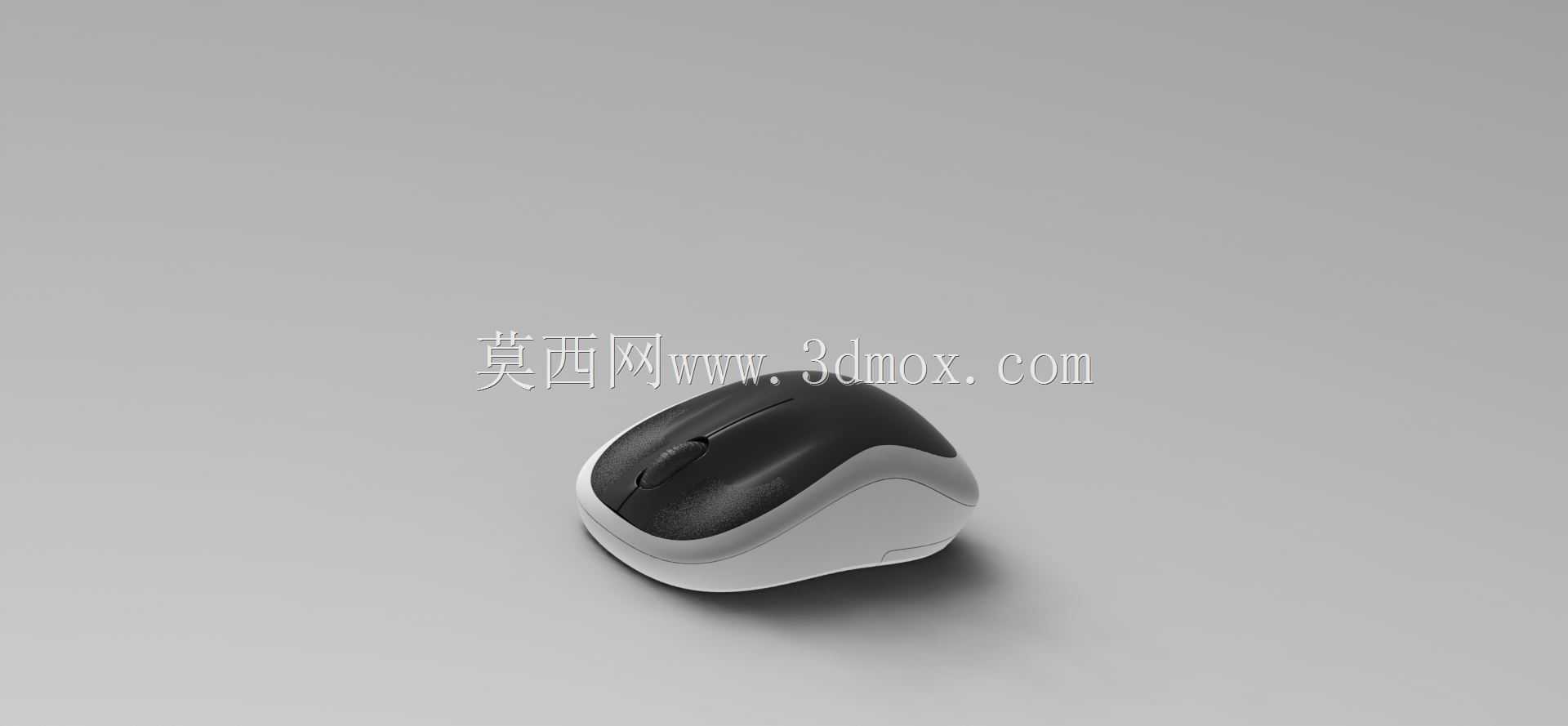

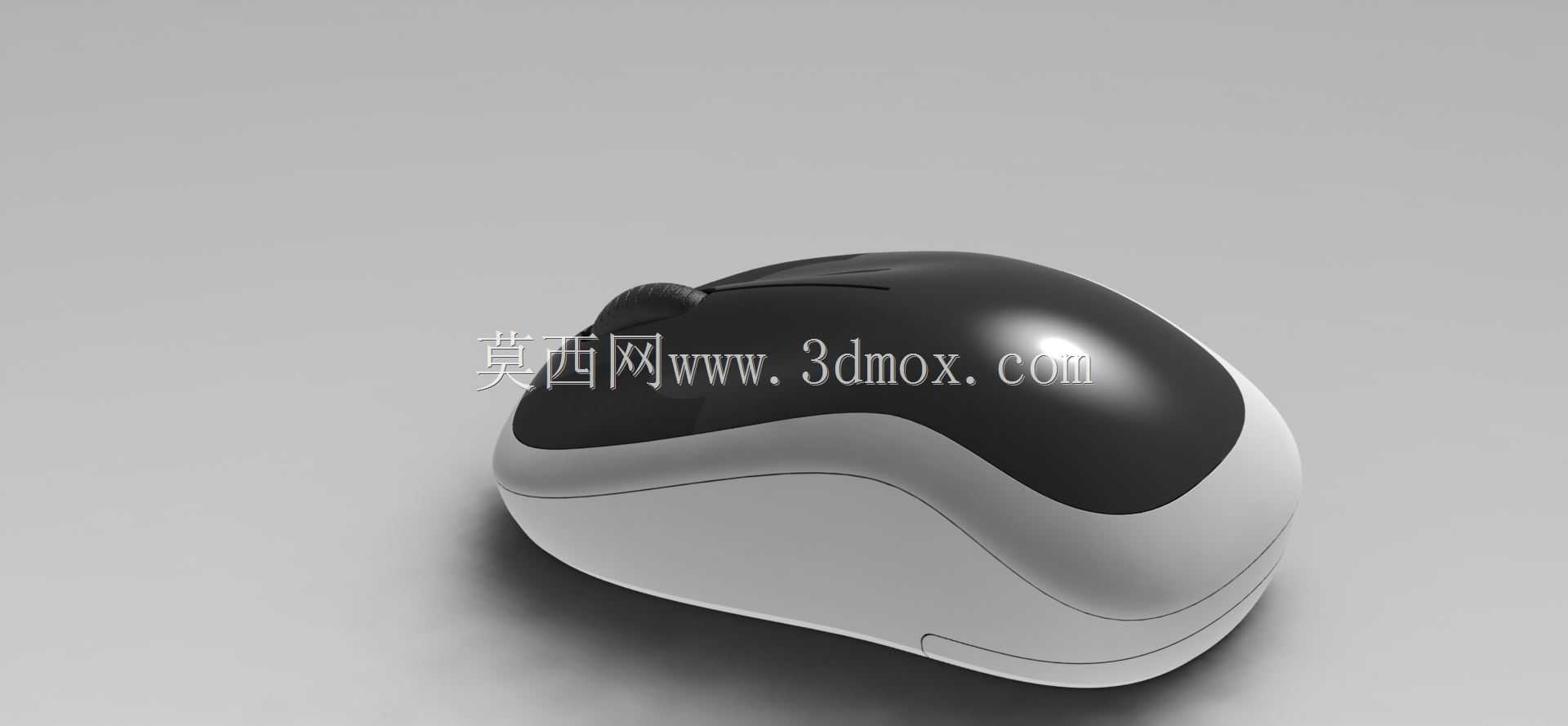

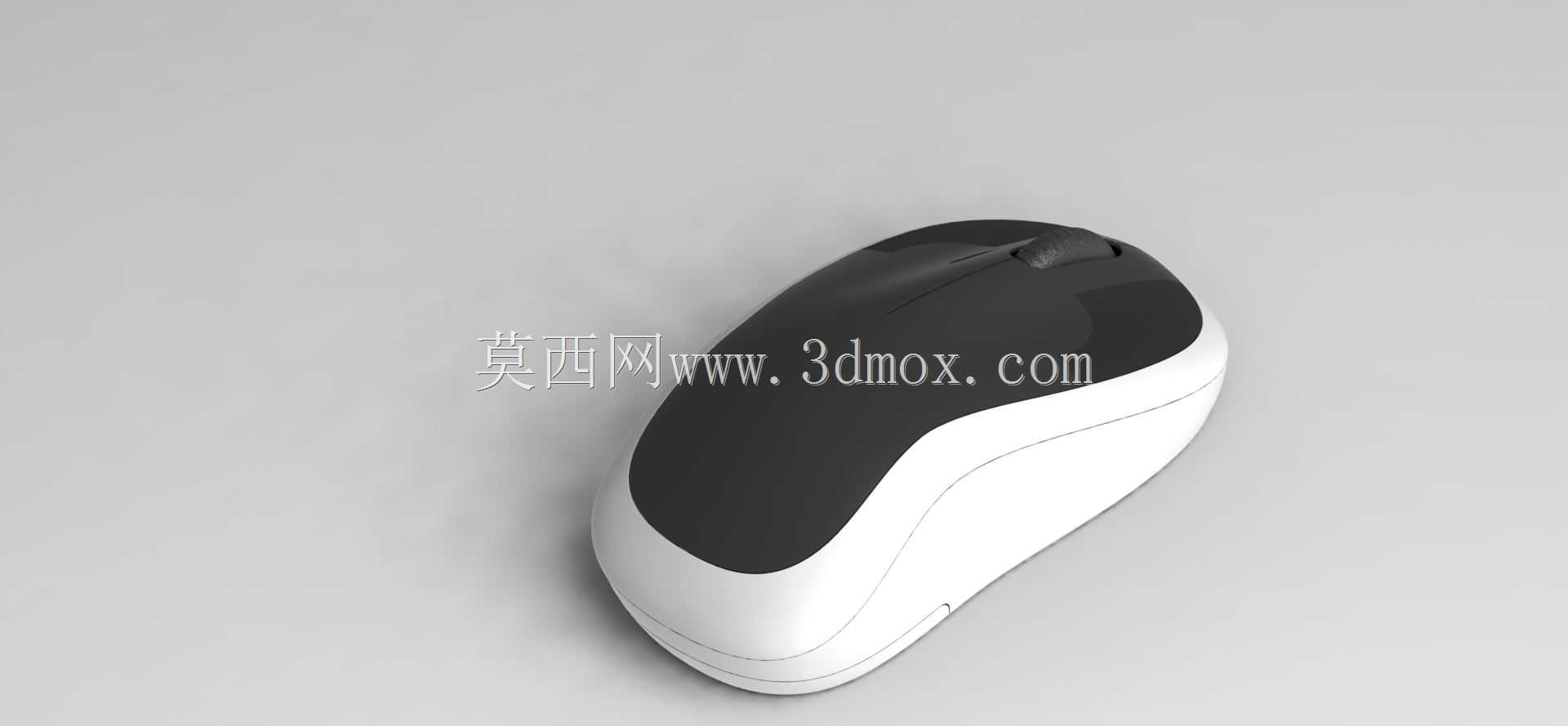

罗技M220无线静音鼠标外观结构建模

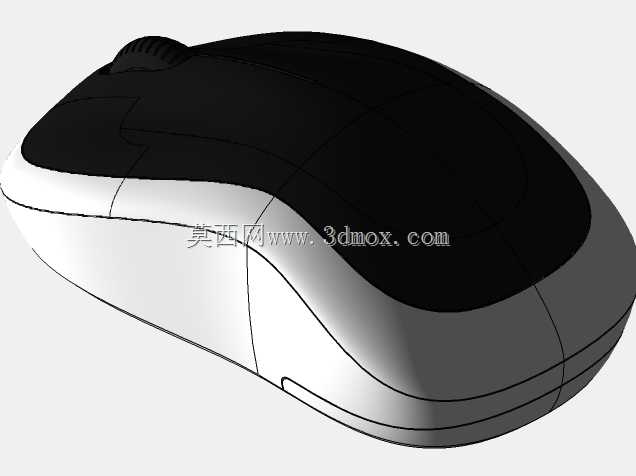

　　日常办公场景中，桌面输入设备的握持适配性、操作静音表现直接影响长时间使用的疲劳度与周边环境干扰度，这款无线鼠标的结构建模完全围绕实际使用中的人机交互需求展开，先从握持接触的曲面逻辑说起，上盖曲面的弧度并非简单的圆弧扫掠，而是参考成年人群手掌自然放松状态下的掌丘、指根贴合轮廓做的渐变曲率调整，拇指放置的侧裙位置做了内收1.2度的微凹处理，避免长时间握持时拇指外展造成的肌腱紧张，左右按键的分模线位置避开了指腹按压的核心接触区，分模缝隙控制在0.1mm以内，既保证按键活动的行程空间，又不会出现卡灰、夹手的问题。

　　从实际功能适配来看，这款鼠标的滚轮位置做了1.5mm的下沉设计，对应食指自然弯曲时的指尖落点，滚动时的阻尼感结构预留了光栅编码器的安装空间，中键按键的触发行程设定在0.8mm，既不会因为误触造成页面跳转，又能保证按压时的反馈清晰度。鼠标底部的脚贴槽位按照前后对称的四点式布局设计，每个脚贴槽的深度为0.4mm，刚好适配常规0.5mm厚度的特氟龙脚贴，安装后脚贴高出底面0.1mm，保证在不同材质的鼠标垫上滑动时的平顺性，同时不会因为脚贴突出过多造成放置不稳的问题。光学引擎的开孔位置位于鼠标纵向中轴线偏后12mm处，这个位置刚好对应鼠标握持时的重心投影点，移动鼠标时光学定位的偏移量最小，不会出现快速甩动时的指针漂移问题。

　　再看内部结构的安装边界，整个鼠标的上下盖扣合位置采用周圈均匀分布的卡扣结构，卡扣的卡合量设定在0.6mm，既可以保证日常使用时上下盖不会松脱，又能在维修拆解时不需要过大的力度就能拆开，避免卡扣断裂。电池仓的空间预留了一节AA电池的安装位置，仓盖的卡扣位于鼠标尾部，开启时的受力方向与上盖曲面垂直，不会因为长期开合造成仓盖连接位的疲劳断裂。无线接收器的收纳槽设计在电池仓内部，槽位尺寸刚好匹配2.4G迷你接收器的外形，收纳后不会出现晃动异响，同时取出口做了0.8mm的让位缺口，方便用户用指甲抠出接收器。

　　外形尺寸方面，这款鼠标的总长度控制在113mm，最大宽度60mm，最高点高度38mm，属于中小手型适配的尺寸范围，既可以满足趴握时手掌的支撑需求，又能适配抓握、捏握等不同的握持习惯，整体重量控制在85g以内（不含电池），外壳壁厚均匀设定在1.8mm，既保证外壳的结构强度，不会因为按压出现形变异响，又能尽可能控制整体重量，减少长时间移动鼠标时的手腕负担。侧裙的材质预留了磨砂防滑面的壁厚差，做了0.2mm的内凹，方便后续包胶或者晒纹处理时不会出现壁厚不均导致的缩水问题。

　　从结构设计的细节考量，左右按键与上盖的连接采用一体化的弹性臂结构，弹性臂的厚度设定在1.2mm，长度8mm，按压时的形变量控制在1.5mm以内，既保证按键的回弹力度均匀，又不会因为长期按压造成弹性臂的疲劳断裂。按键与微动开关的接触位置做了0.3mm的凸点，刚好对应微动开关的触发点，避免出现按键空行程或者触发不灵的问题。DPI切换按键的位置设计在滚轮后方，按键高度比上盖表面低0.5mm，避免日常使用时的误触，按键的触发力度设定在1.2N，和左右按键的触发力度形成区分，用户可以通过手感直接识别按键功能，不需要低头查看。

　　在实际的办公场景适配中，这款鼠标的静音结构预留了静音微动的安装空间，微动的安装柱高度比常规微动高0.2mm，适配静音微动的触发行程，点击时的噪音控制在40分贝以内，不会在安静的办公室、图书馆或者夜间居家使用时干扰到周边的人。整体外观的配色分件采用上下撞色设计，分模线沿着鼠标侧面的视觉腰线布置，既方便注塑生产时的模具加工，又能在视觉上让鼠标显得更轻薄，不会因为圆润的造型显得臃肿。鼠标尾部的弧度做了微微上翘的处理，刚好贴合手掌的掌根位置，长时间使用时掌根不会因为悬空造成酸痛，对于每天需要长时间操作电脑的办公人群、设计从业者来说，这种贴合手型的结构设计能有效降低重复性劳损的概率。
