多节铰接式连杆传动联动机构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560856
  • 多节铰接式连杆传动联动机构
  • 多节铰接式连杆传动联动机构
  • 多节铰接式连杆传动联动机构
  • 多节铰接式连杆传动联动机构
  • 多节铰接式连杆传动联动机构
  • 多节铰接式连杆传动联动机构

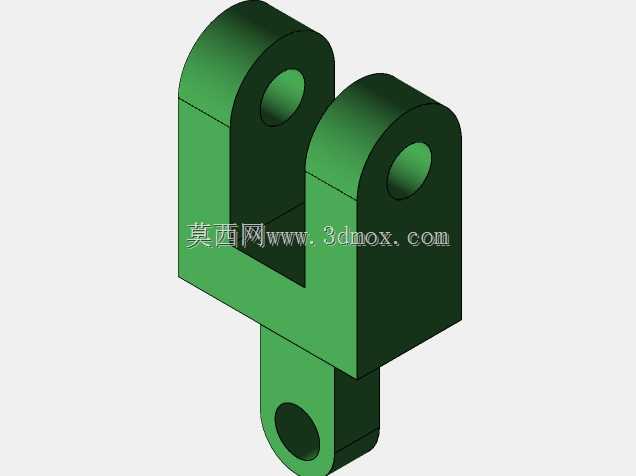

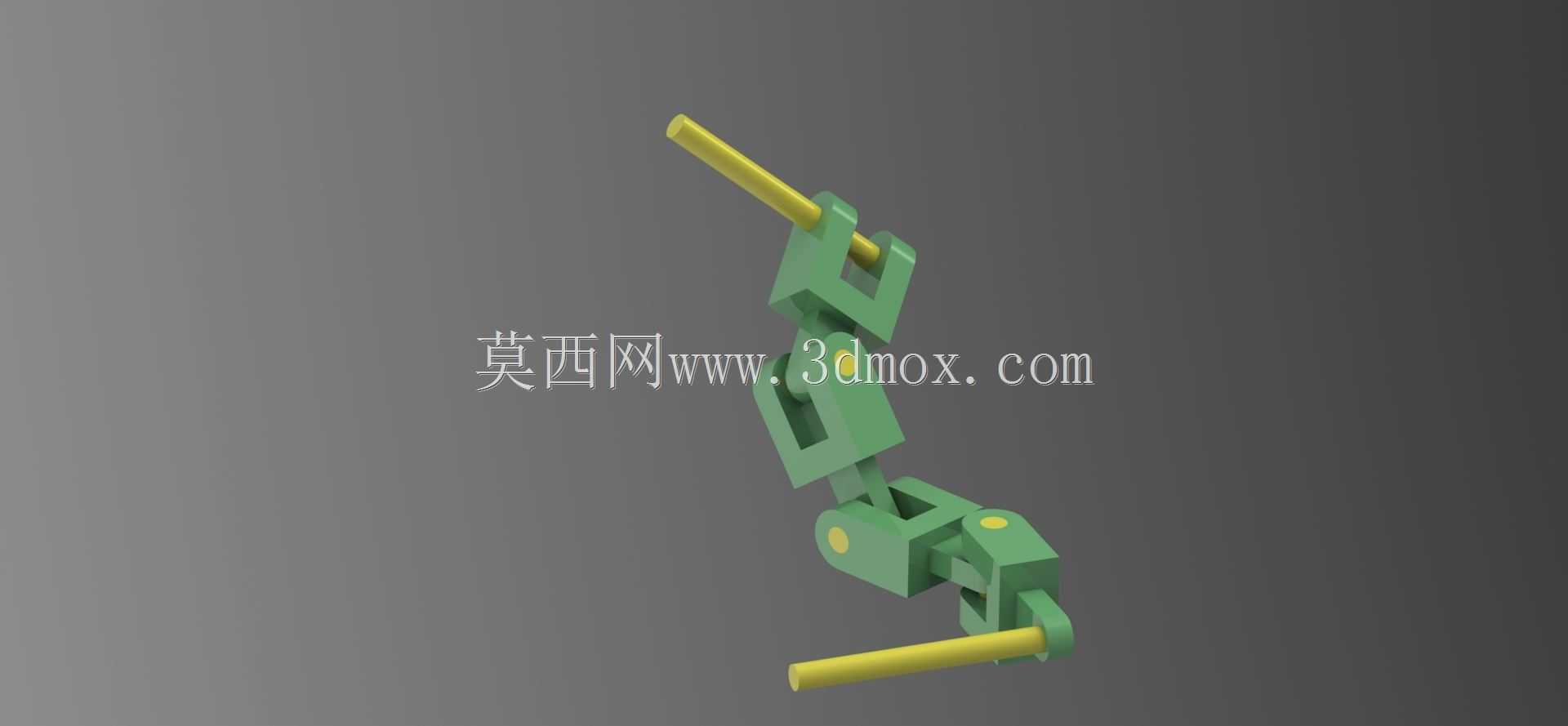

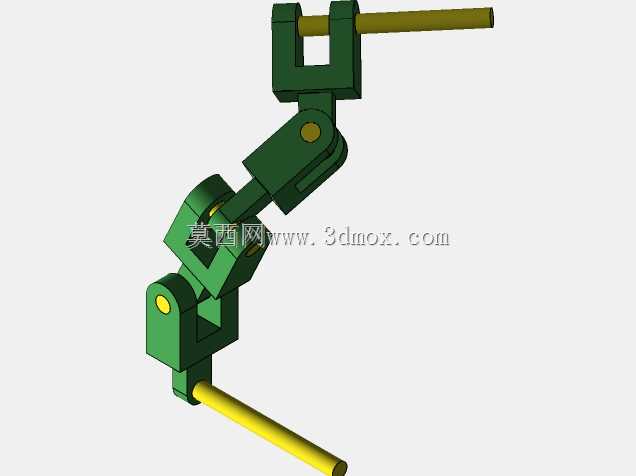

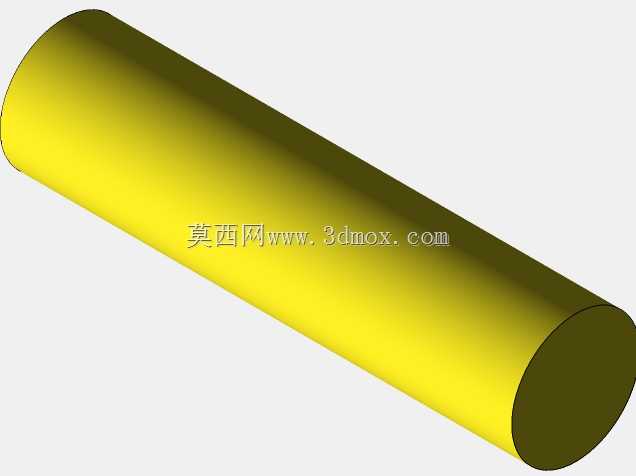

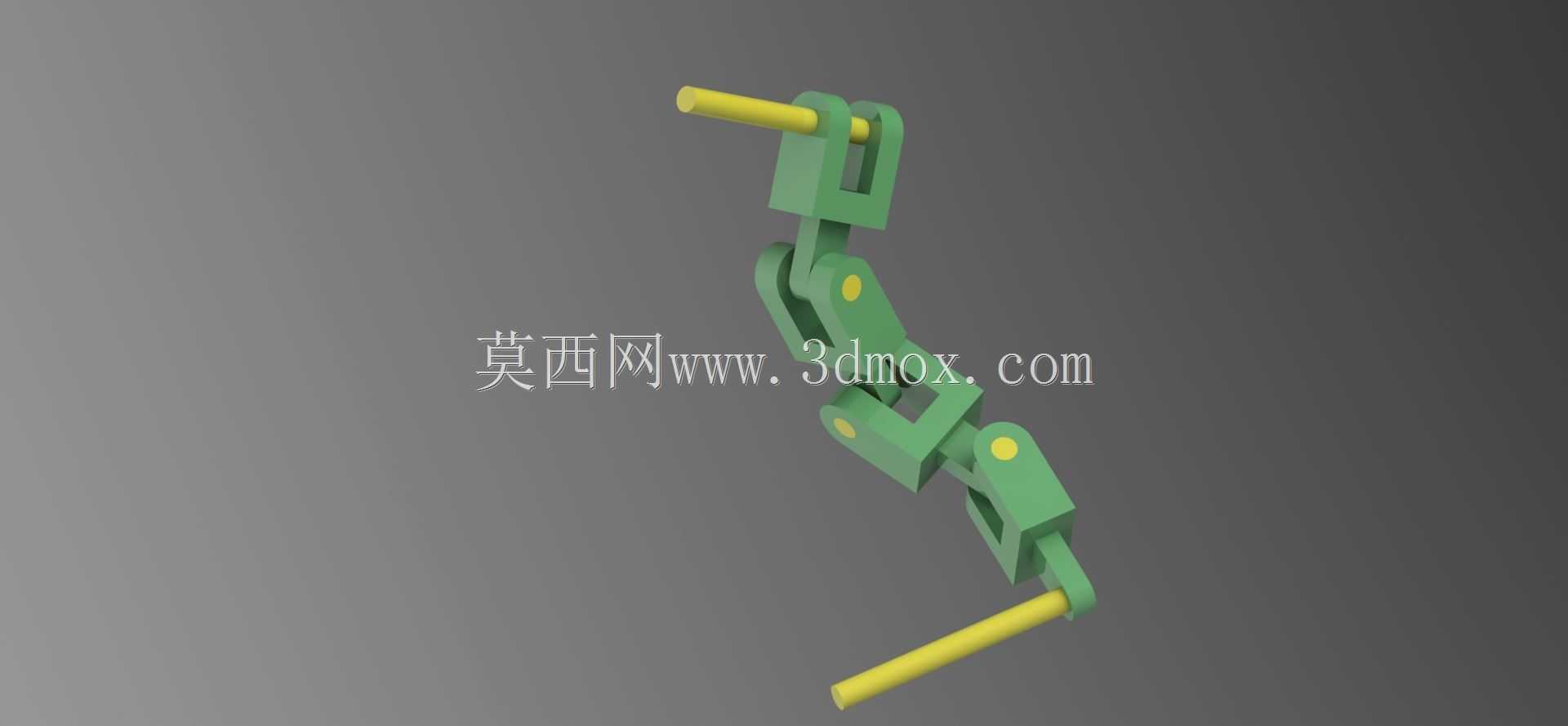

  这套多节铰接连杆结构,常被应用在小行程往复传动的工位场景中,比如轻载自动化分拣线的拨料摆臂、小型检测设备的探针位移驱动结构,或是教学演示用的运动传递实训装置,核心是通过多段铰接点的转动配合,把单轴的直线或旋转输入,转化为末端特定轨迹的往复动作。从结构设计逻辑来看,每一段连杆的铰接孔位都做了同轴度公差约束,相邻连杆的贴合面预留了0.1-0.2mm的装配间隙,避免铰接转动时出现卡滞,铰接点处的黄色轴销采用贯穿式装配,两端做了限位挡边设计,防止机构往复运动过程中轴销窜动脱出。整个机构的安装边界需要注意,两端的黄色轴杆是动力输入与输出的连接端,安装时需要保证两端轴杆的初始轴线平行度误差不超过0.15mm,否则多节连杆传动时会产生附加侧向力,

  加速铰接点的磨损。单节连杆的壁厚根据受力载荷做了差异化设计,靠近动力输入端的连杆壁厚比末端连杆厚1.5mm,因为输入端需要传递整段机构的传动扭矩,受力载荷更大,加厚设计可以避免长期往复运动下连杆出现形变。在实际使用场景中,这套机构不需要额外的润滑管路,铰接点处可以镶嵌自润滑衬套,适合在无尘车间的轻载传动工位使用,比如电子元器件检测设备的触点驱动结构,不需要频繁维护就能保证长期稳定的动作精度。设计这套结构时,需要提前核算每一段连杆的长度比例,通过调整各段铰接点的位置,可以改变末端输出的运动轨迹,比如调整中间段连杆的铰接孔偏心距,就能让末端轴杆实现直线往复或是扇形摆动的不同动作输出,适配不同的工位动作需求。

  整套结构的外形轮廓在完全伸展状态下,整体长度可以根据实际工位需求调整连杆节数,常规的五节铰接结构伸展长度在180mm左右,折叠状态下的最小长度仅为伸展状态的三分之一,适合安装空间局促、需要小空间内实现长行程往复动作的设备场景。安装时需要注意,机构的固定端需要设置在靠近动力输入侧的基座上,固定点的安装孔位需要做沉头设计,保证固定螺栓的端面不超出连杆侧面,避免螺栓头与相邻运动的连杆发生运动干涉。在运动特性上,这套多节铰接连杆的传动比是非线性的,输入端匀速转动时,末端输出的速度会随着连杆的展开角度变化而改变,在设计配套的动力驱动参数时,需要根据轨迹仿真结果调整驱动电机的转速曲线,避免末端动作速度过快导致工位上的工件被碰损。另外,连杆的边角位置都做了R2的圆角处理,一方面是避免装配和维护时尖锐边角划伤操作人员,另一方面也能减少应力集中,提升连杆的抗疲劳强度,长期往复运动下不会在边角位置出现裂纹。
