CSWA铜质机械支座零件建模练习

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560863
  • CSWA铜质机械支座零件建模练习

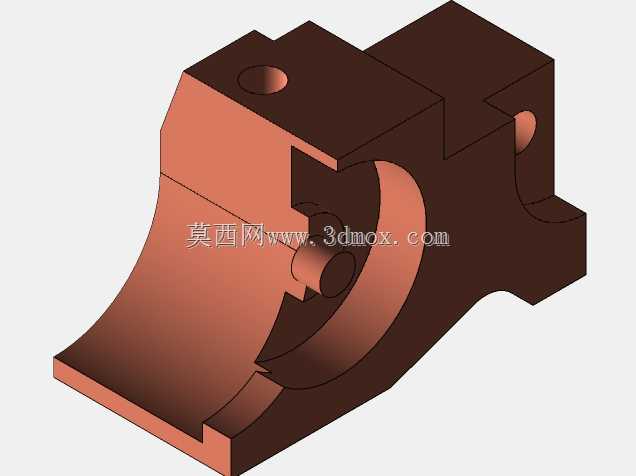

  该零件属于典型的机械支撑类结构件,在工业传感检测、小型工装定位场景中常作为配套安装支座使用,主要承担传感器本体的承载、定位以及相邻组件的连接限位功能,实际应用中可适配接触式位移传感器、小型光电传感单元的安装固定,通过自身的结构特征保证传感元件的安装位置精度,避免设备运行过程中因振动、外力碰撞导致的检测基准偏移。从结构设计逻辑来看,该零件采用一体化切削加工的构型思路,主体分为上部安装块与下部弧形支撑段两部分,上部块体设置多组贯通孔,其中顶面的单孔用于穿装紧固螺钉实现与上方安装基板的锁附固定,侧部的横向贯通孔用于穿装定位销或者传感元件的接线防护套,所有孔位均设计为贯通形式,既可以降低零件整体自重,也能避免盲孔加工带来的排屑困难、

  装配时藏污纳垢的问题,同时贯通孔的加工精度更容易通过常规钻削、铰削工艺保证,降低批量加工的工艺难度。下部的弧形内凹面是该零件的核心配合面,设计时需要与配套的圆柱形传感元件外圆或者安装轴径完全贴合,弧形面的曲率半径需要与配合件的外圆尺寸严格匹配,保证接触面积足够大,避免安装后出现应力集中导致的零件变形或者配合松动,弧形段两侧的延伸凸边可以起到轴向限位的作用,防止配合的轴类零件沿轴向窜动,保证检测位置的一致性。给定的设计参数中,整体长度方向尺寸为100mm,宽度方向尺寸为50mm,高度方向尺寸为63mm,所有安装孔均为贯通设计,安装边界需要注意:上部安装块的顶面为安装基准面,平面度需要控制在0.02mm以内,保证与安装基板贴合时无间隙,

  侧部横向孔的轴线需要与下部弧形面的轴线保持平行,平行度公差控制在0.03mm范围内,避免穿装的定位销与弧形配合面的轴件出现干涉。零件材质选用铜合金,密度为0.0089g每立方毫米,铜材质的选择主要考虑到该零件应用场景中可能存在的弱电磁干扰环境,铜件本身的导磁特性可以一定程度上屏蔽外界电磁杂波对传感元件检测精度的影响,同时铜材质的切削加工性能优异,不需要复杂的热处理工艺即可获得较好的表面加工质量,耐磨性能也能满足长期拆装、调整的使用需求,不会因为多次紧固螺钉出现螺纹滑牙、孔位变形的问题。建模过程中需要优先确定下部弧形面的基准轴线,以此为基准向上拉伸构建上部的块体结构,之后通过拉伸切除命令加工各个贯通孔位,

  需要注意弧形段与上部块体衔接位置的圆角过渡,避免尖角位置出现应力集中,在实际受载时产生开裂风险,所有孔位的边线需要做0.2mm的倒角处理,去除加工毛刺,避免装配时划伤操作人员或者配合零件的表面。在实际选型使用时,需要核对配合轴件的外径与该零件弧形内凹面的尺寸匹配度,同时确认各个安装孔的孔位间距与安装基板的预留孔位一致,安装时需要在弧形配合面涂抹少量润滑脂,避免长期使用后出现锈蚀粘连,导致后期维护拆卸困难,紧固螺钉的锁紧扭矩需要控制在合理范围,避免铜材质的螺纹孔因为扭矩过大出现滑牙失效。
