泛头锥颈铆钉工业标准件三维设计

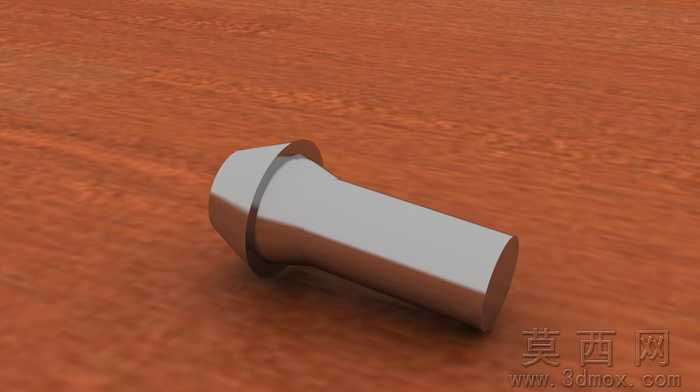

本作品为泛头锥颈铆钉的三维参数化建模成果，建模阶段严格遵循机械紧固件的通用设计规范，首先以铆钉的公称直径、头部锥度、杆部长度、颈段过渡尺寸为核心参数搭建草绘轮廓，通过旋转凸台特征生成主体基础结构，精准还原泛头的锥形外轮廓与顶面平面结构，同时对锥颈过渡段做了平滑圆角处理，避免应力集中问题，完全符合实际铆钉的生产加工结构要求。材质设置阶段，针对铆钉常用的碳钢材质做了精细化调整，金属基底采用高反射率的金属材质球，调整漫反射颜色为冷调银灰色，匹配碳钢镀锌后的表面质感，头部锥面单独设置了略低的粗糙度参数，模拟冷镦加工后头部的光滑金属表面效果，杆部则适当提高粗糙度数值，还原杆身拉丝处理的细微纹理，同时添加了极淡的环境 occlusion 效果，强化结构的立体感与真实感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出头部锥面的明暗过渡层次，清晰展现锥面的斜度与顶面的圆形轮廓，辅光源从另一侧补光，消除杆部下方的死黑阴影，背光源添加微弱轮廓光，勾勒出铆钉整体的边缘线条，让圆柱杆身与锥形头部的衔接结构清晰可辨，地面采用浅灰色哑光平面承接柔和阴影，避免多余元素干扰主体结构展示。设计过程中重点考量了锥颈段的受力过渡结构，泛头的锥面角度经过反复校核，既保证铆接时头部能够顺利贴合被连接件的沉孔表面，又能保证铆接压紧后头部与沉孔的贴合面积足够大，提升连接的紧固强度，杆部的圆柱度严格控制在机械加工公差范围内，保证装配时能够顺利穿过预制安装孔，整体模型所有特征均采用全参数化驱动，可通过修改核心尺寸参数快速生成不同规格的同类型铆钉模型，能够直接用于机械装配仿真、产品结构演示、生产工艺模拟等多种场景，模型的几何结构无破面、无重叠面，拓扑结构规整，可直接导入各类三维软件做后续的工程图导出、装配干涉检查、有限元受力分析等操作。
