光学检测用光磁支撑调节支架结构

　　在精密光学检测、磁信号采集类实验与量产检测工位中，这类支撑调节支架是保障检测精度的核心装夹构件，多数初次接触光学检测线搭建的工程师容易忽略支架本身的刚性与调节自由度对检测数据的影响，往往在出现信号漂移、对焦偏差后才回头排查装夹端的问题。从实际工位适配来看，这款支架主要承担光磁检测探头的固定、多维度位置微调功能，区别于普通固定式立柱支架，它的调节结构覆盖了轴向升降、周向旋转、小角度偏摆三个核心自由度，能够适配不同高度的检测载台、不同尺寸的被测工件，不需要额外加装转接块就能完成探头位姿的校准。

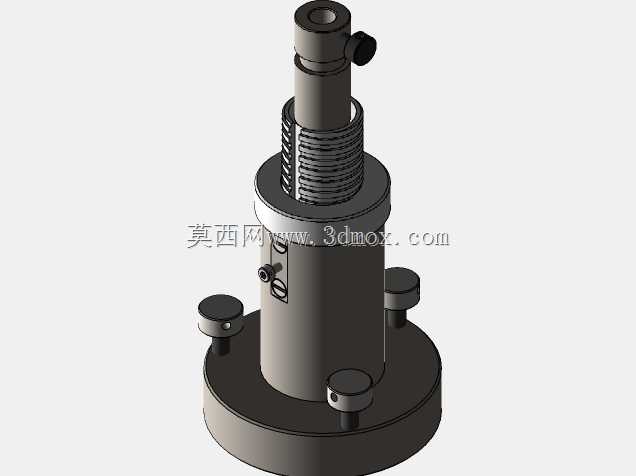

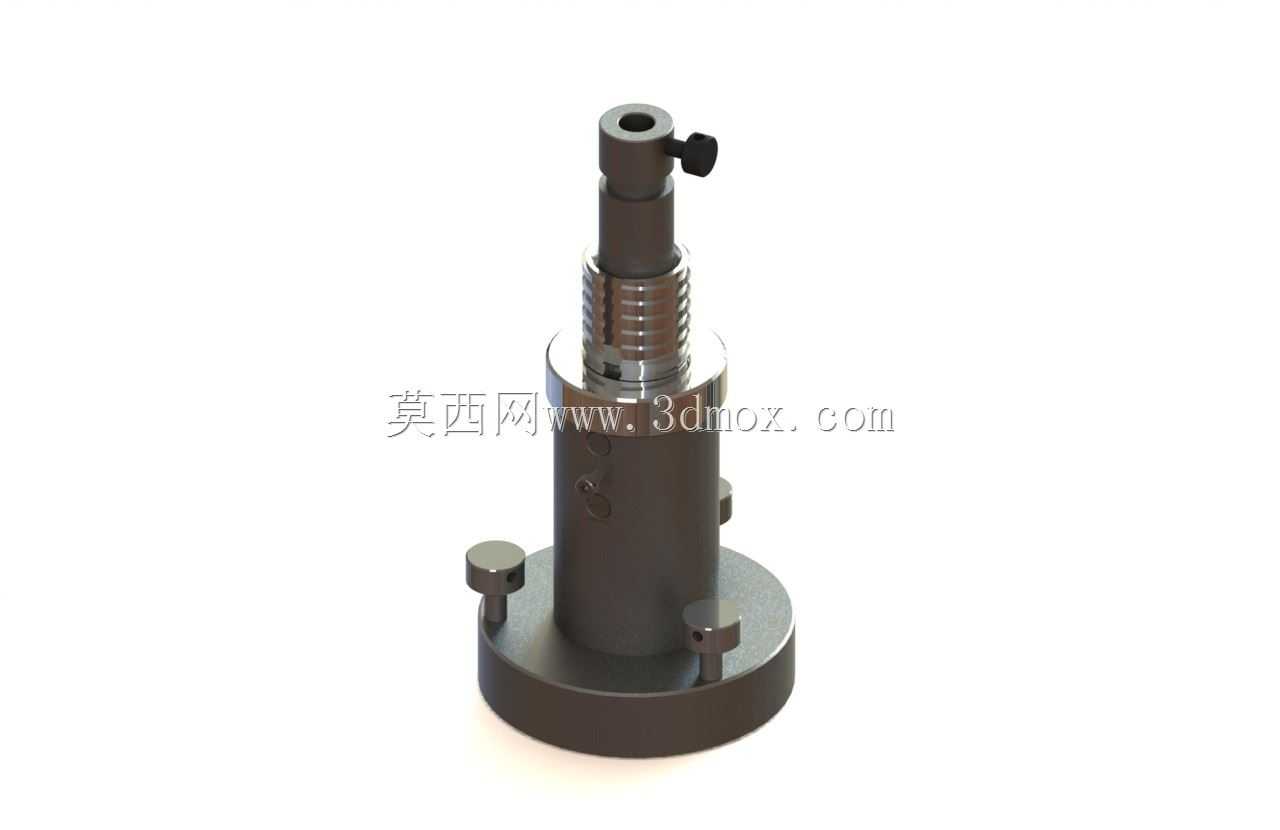

　　从结构设计逻辑来看，底座采用三凸缘圆盘式结构，三个凸缘上均预留了沉头安装孔，安装时可以通过内六角螺栓直接固定在光学平板或者设备铝型材台面上，沉孔设计能够避免螺栓头突出台面干涉其他周边构件，底座的直径尺寸控制在常规光学装夹配件的适配范围内，既保证了支撑半径足够抵消上部调节结构的倾覆力矩，又不会占用过多台面上的安装空间，给周边的走线、被测工件工装预留出足够的操作余量。中部的立柱主体采用阶梯轴结构，下部与底座采用过盈配合加骑缝销的固定方式，避免长期调节过程中立柱与底座出现松动偏移，立柱中段加工有梯形外螺纹，配套的调节螺母套可以实现上部装夹端的连续升降调节，螺纹的导程选用了小导程规格，调节时的进给量更精细，能够满足微米级对焦的调整需求，调节螺母侧面加工有锁紧旋钮，调整到目标高度后拧紧旋钮即可锁定位置，不会因为设备运行的微振动出现高度滑移。

　　上部的探头装夹端采用弹性夹套结构，夹套内孔适配常规直径的光磁检测探头，侧面的锁紧旋钮可以快速完成探头的装夹与拆卸，夹套与下部升降杆之间采用间隙配合加侧向顶丝的结构，松开顶丝后可以实现夹套的360度周向旋转，也可以进行小范围的角度偏摆调整，满足不同检测角度的信号采集需求。整个支架的外露金属部件均做了发黑防锈处理，一方面避免长期在实验室或者车间环境中出现锈蚀卡滞，另一方面哑光发黑的表面不会反射光学检测的光源，避免杂散光进入检测探头影响采集数据的准确性。

　　在实际产线应用中，这类支架常被用在磁材表面缺陷检测、光盘光信号读取测试、精密位移传感器校准等工位，相比多轴组合式的光学调整架，它的集成度更高，不需要用户自行拼接立柱、滑块、夹头等零散配件，安装后只需要做简单的位姿校准就能投入使用，降低了检测工位的搭建难度。设计过程中特意控制了整体的重量，上部活动部件的重量做了轻量化优化，调节时的操作手感更顺滑，不会因为上部重量过大导致调节螺纹过早磨损，所有活动配合面都预留了合适的公差间隙，既不会出现旷量导致的探头晃动，也不会因为间隙过小出现调节卡滞的问题，即使在没有润滑的工况下也能长期保持顺畅的调节手感。从安装边界来看，支架的最大升降行程覆盖了常规检测工位的高度差需求，最低安装高度下探头端面可以贴近载台表面，最高升起高度也能满足大尺寸工件的检测空间需求，三个安装凸缘的孔位间距适配标准光学平板的螺纹孔阵列，不需要额外打孔就能完成固定，对于设备改造类的项目来说，能够大幅缩短现场安装的调试周期。
