可调式C形夹持工装结构设计

项目分类:通用五金配件 发布时间:2022-02-22 ID:561207
  • 可调式C形夹持工装结构设计
  • 可调式C形夹持工装结构设计

  在机械加工、装配维修、木工加工、小型工件粘接固定等场景中,C形夹是普及率极高的手动夹持工具,这类夹具依靠C形的框架结构提供稳定的夹持支撑,配合螺杆进给结构实现对工件的压紧固定,相比台虎钳这类固定式夹持工具,C形夹不受安装位置限制,可以灵活适配不同作业面的临时夹持需求。

  从实际使用场景来看,这类夹具常被用于工件焊接时的拼缝定位,焊接作业中两个待拼接的钢板对齐后,依靠C形夹的夹紧力可以避免焊接过程中工件受热变形移位,也不需要额外搭建复杂的定位工装;在零部件粘接工序中,C形夹可以提供持续稳定的压紧力,保证粘接面完全贴合,等待胶层固化的过程中不需要人工持续施压;设备维修场景下,拆卸弹簧、卡簧这类带预紧力的零件时,也可以用C形夹临时固定部件位置,方便拆装作业;甚至在木工做板材拼接、家装固定饰面板时,C形夹都是随手可用的夹持工具。

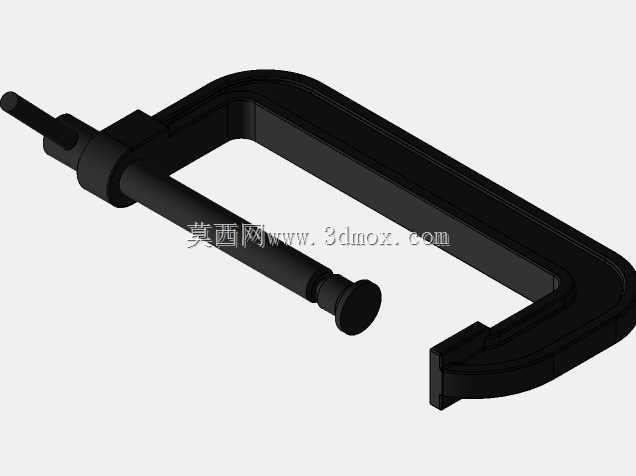

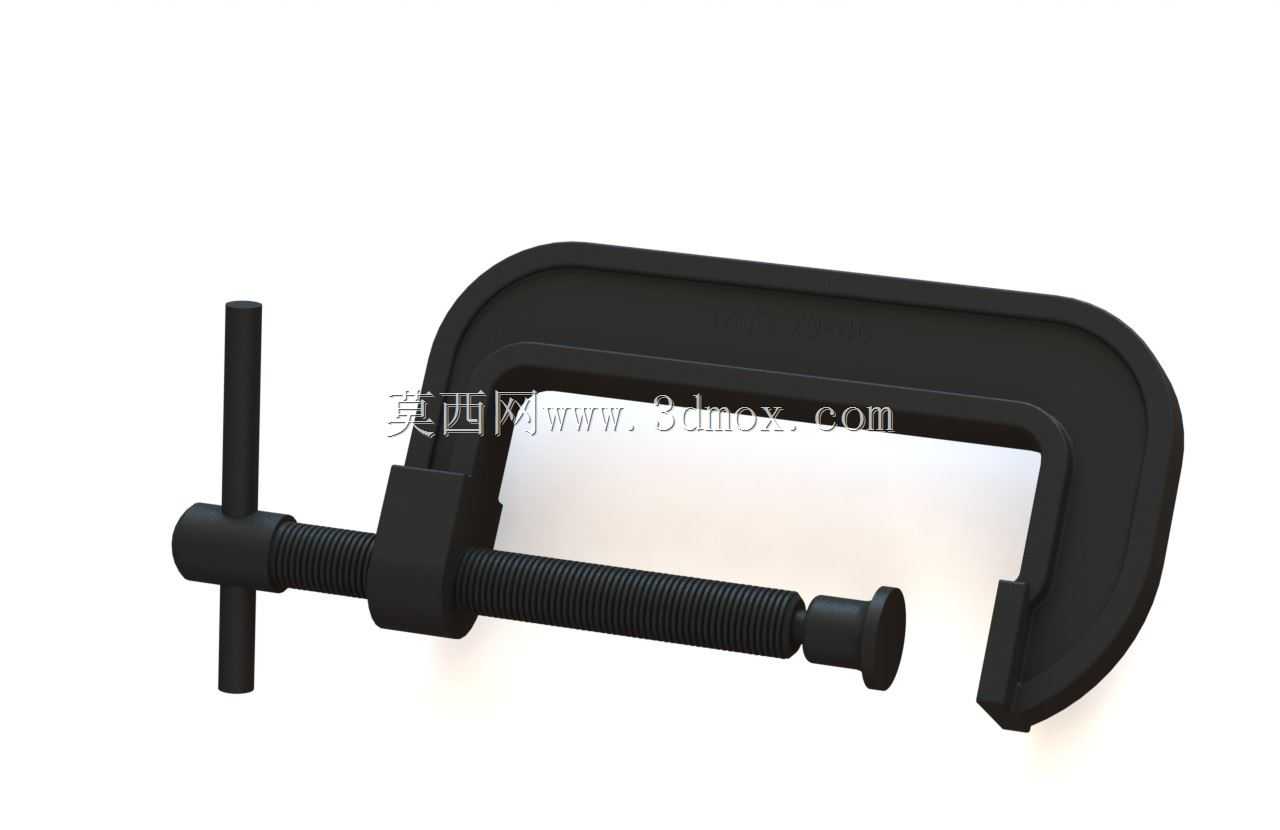

  这款C形夹的结构设计非常成熟,整体采用框架式C形本体作为主要受力结构,本体部分做了等强度的截面设计,夹持受力最大的弯角位置做了加厚处理,避免长期受力出现框架变形开口张大的问题。进给部分采用梯形传动螺杆,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动过程中受力更均匀,夹紧时可以传递更大的扭矩,同时具备一定的自锁性能,夹紧后不会因为工件的反作用力出现螺杆自行回退松脱的问题。螺杆末端配有可转动的压头,压头和螺杆之间采用间隙配合,夹紧过程中压头可以自适应贴合工件表面,不会因为螺杆转动带动工件移位,也能避免压头刮伤工件表面。螺杆的另一端配有T型转动手柄,不需要额外配套扳手,直接用手转动手柄就可以实现快速进给和夹紧,手柄长度经过力矩匹配,普通人手力就可以达到足够的夹紧力,不会因为手柄过短导致夹紧力不足,也不会因为手柄过长导致夹紧力过大压伤工件或者使框架过载变形。

  设计过程中首先要确定夹具的最大开口距离和喉深,这两个参数是C形夹的核心安装边界,最大开口决定了夹具能够夹持的工件最大厚度,喉深则决定了夹具能够深入工件边缘的距离,常规手动C形夹的开口尺寸覆盖几十毫米到上百毫米不等,喉深通常为开口尺寸的三分之一到二分之一,保证夹持过程中框架受力均匀。框架部分的截面尺寸需要根据额定夹紧力做强度校核,弯角位置的应力集中系数要纳入计算,避免长期反复受力出现疲劳断裂。螺杆的直径和螺距选择要匹配夹紧力需求,螺距过大则夹紧行程快但自锁性能差,螺距过小则进给效率太低,需要在夹紧效率和自锁性能之间做平衡。压头的端面通常做防滑处理,部分场景使用的C形夹还会在压头和框架的夹持面加装橡胶垫,避免夹伤软质工件表面。

  实际选型时需要根据作业场景的夹持力需求、工件尺寸选择对应规格的C形夹,夹持硬度较高的金属工件时可以选择刚性压头的款式,夹持木材、塑料等软质工件或者表面精度要求高的工件时,要选择带保护垫的款式,避免夹伤工件表面。日常使用时要注意避免超行程夹持,不要在螺杆伸出过长的状态下施加过大的夹紧力,否则会导致螺杆弯曲变形,也不要用套管加长手柄来额外增大力矩,否则容易导致框架过载断裂或者螺杆滑牙。长期使用后要定期在螺杆螺纹位置涂抹润滑脂,减少螺纹磨损,保证进给顺畅,如果发现框架出现裂纹、螺杆螺纹滑牙、压头松动等问题要及时更换,避免夹持过程中夹具失效导致工件脱落或者人员受伤。

  从建模角度来看,这类夹具的建模重点在于框架部分的曲面过渡,弯角位置的平滑过渡不仅是外观需求,更是降低应力集中的结构需求,建模时要保证弯角位置的壁厚均匀,避免出现应力集中的尖角。螺杆部分的建模要准确还原梯形螺纹的牙型参数,保证和螺母部分的配合间隙符合实际装配要求,压头和螺杆的配合位置要预留合理的转动间隙,还原实际的活动结构。整体装配完成后可以做简单的运动仿真,模拟螺杆进给、压头转动的动作过程,验证各部件之间不存在运动干涉。
