带固定安装孔轴锁紧式皮带轮结构

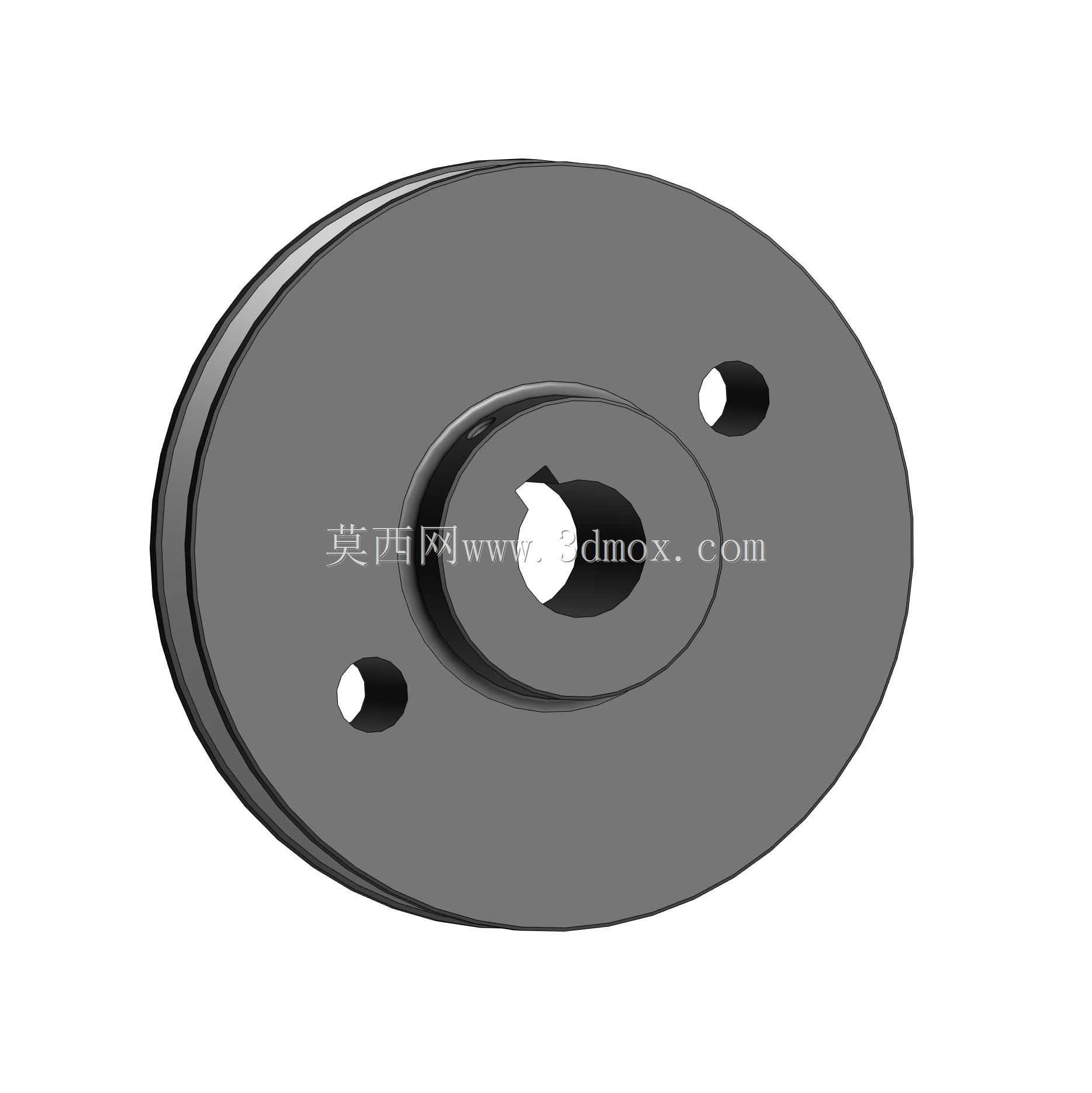

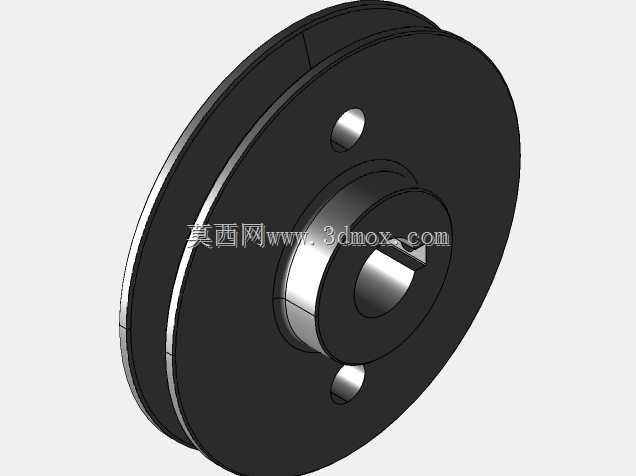

　　在轻工输送、小型自动化传动单元的布局里，这类带轴锁紧结构的皮带轮，往往承担着小载荷定比传动的核心角色，区别于普通光面套合的带轮，它不需要额外加工轴端的键槽、也不需要额外加装轴端挡圈来做轴向限位，自身集成的锁紧结构就能在装配时直接抱紧对应直径的固定轴，大幅简化装配端的加工工序，很多桌面型输送线、小型检测设备的传动模组里，都能看到这类结构的实际应用。从实际使用场景来看，这类带轮适配的是平带或者圆带的传动场景，轮槽的型面做了适配的圆弧过渡，不会在长期运转过程中割伤带体，有效延长传动带的使用寿命。轮体上对称分布的两个安装通孔，是用来做附加限位或者安装配重块、检测触发片的预留结构，很多需要做转速检测的工位，

　　会直接在其中一个孔位上固定金属触发片，配合槽型光电传感器就能完成转速信号的采集，不需要额外在轮体上钻孔攻丝，减少二次加工对轮体动平衡的破坏。设计这类带轮的时候，首先要确认的是安装轴的配合公差，中心的轴孔做了轻微的公差收窄，配合开口的锁紧缝隙，当锁紧螺钉拧紧的时候，轴孔会产生均匀的弹性形变，均匀抱紧轴的外圆面，这种抱紧方式不会像键连接那样在轴表面产生压痕，后期维护拆卸的时候也不会出现轴和轮体咬死的情况，对于需要频繁调整带轮轴向位置的调试场景非常友好。轮体的外径尺寸对应固定的传动比，在做传动布局核算的时候，直接按照节圆直径计算传动比即可，不需要额外修正带厚带来的传动比误差，因为轮槽的深度设计已经把带体的嵌入深度做了提前核算，

　　节圆位置刚好和带体的中性层重合，长期运转的传动比误差可以控制在很小的范围内。从安装边界来看，轮体的轴向厚度做了紧凑化设计，整个轮体的安装占用轴向空间很小，在一些安装空间局促的小型设备内部，不需要预留额外的挡圈安装位置，只需要留出锁紧螺钉的操作空间即可完成装配，轮体的端面做了平整化处理，和安装支架的端面贴合的时候不会出现偏斜，保证带轮的端面跳动控制在合理范围内，避免传动带在运转过程中出现跑偏、掉带的问题。很多设计人员在选型这类带轮的时候，容易忽略轮体的静平衡要求，这类一体加工成型的带轮，在加工完成后会做简单的去重平衡处理，在额定转速范围内运转不会产生明显的振动，对于搭载在小型检测设备上的传动结构来说，

　　低振动的特性可以避免振动传递到检测工位，影响检测精度。另外，轮体的锁紧结构开口位置做了圆角过渡，避免应力集中导致锁紧的时候轮体出现开裂，两个安装孔的位置做了对称分布设计，不管是做动平衡修正还是附加零件安装，都不会破坏轮体的质量分布，不需要额外做平衡补偿。在实际装配的时候，只需要将带轮套入对应直径的固定轴，调整到需要的轴向位置之后，拧紧锁紧位置的紧固件，再确认轮体的端面跳动符合要求，就可以挂装传动带完成装配，整个装配过程不需要复杂的工装，普通内六角扳手就可以完成操作，后期维护的时候也只需要松开锁紧螺钉就可以调整带轮位置或者更换带轮，不需要拆卸整个轴系的其他零件，大幅降低维护的时间成本。这类带轮的材质一般选用高强度的工程塑料或者粉末冶金成型，自身重量很轻，运转的时候的转动惯量很小，对于启动频繁的传动场景来说，可以有效降低驱动电机的启动负载，减少电机的峰值扭矩输出要求，适配小功率的驱动电机就可以满足传动需求，降低整套传动单元的成本。
