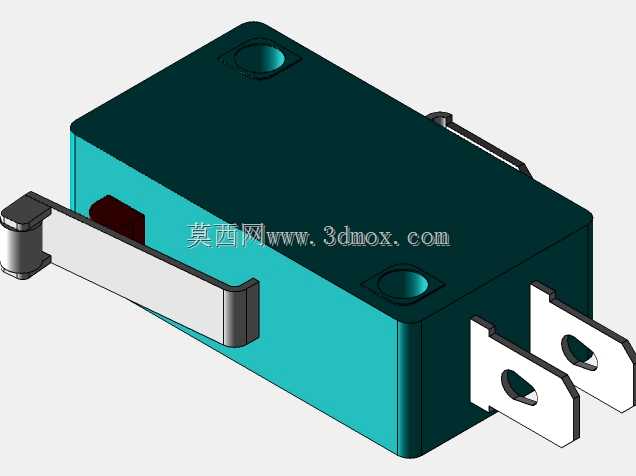

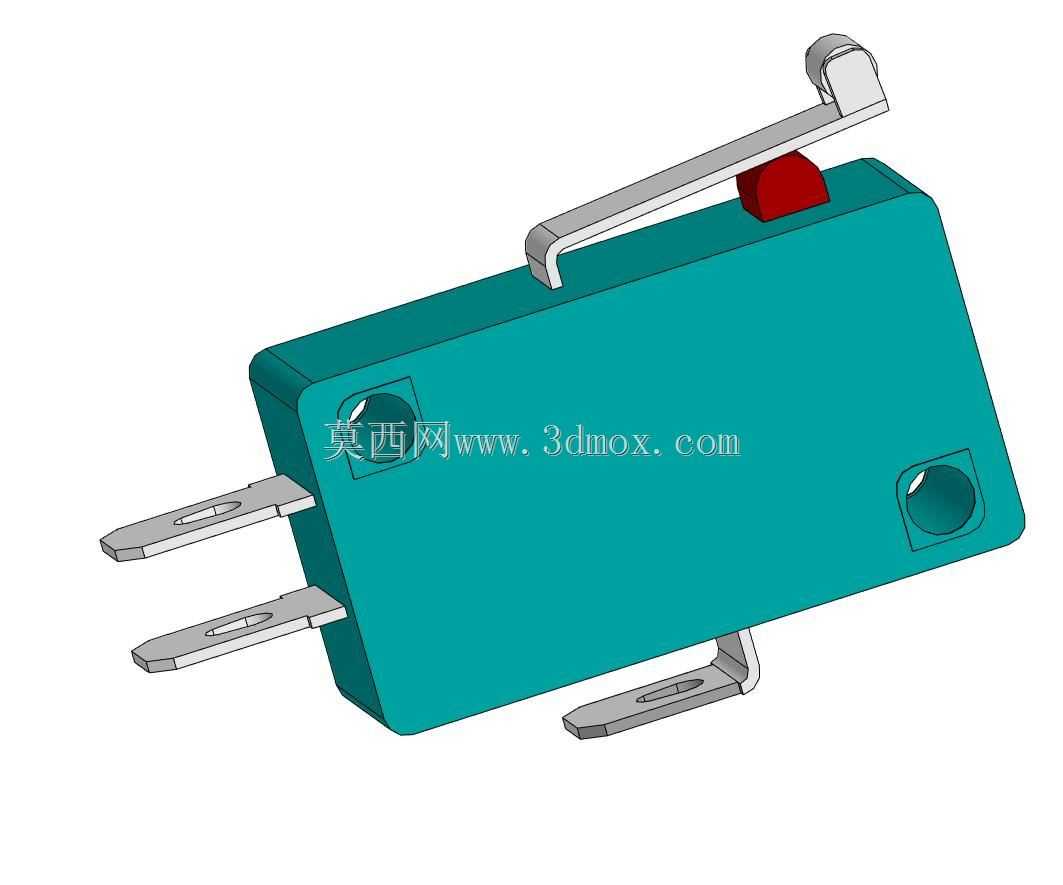

带长杠杆摆臂型微动开关三维结构

　　这款带长杠杆摆臂的微动开关，是低压控制回路里极为常见的机械式触发元件，日常在各类自动化产线、家电设备、工控装置里都能见到它的身影。从结构设计来看，主体采用阻燃尼龙材质的矩形壳体，既保证了电气绝缘性能，也能在常规工业环境下抵御一定的粉尘、潮气侵入，壳体上预留的两个圆形安装孔位，配合底部的弯折金属固定片，能适配两种不同的安装场景——既可以通过螺丝穿过壳体孔直接固定在设备面板上，也能利用底部固定片卡装在型材卡槽内，安装边界的冗余度设计，让它不用额外做转接支架就能适配多数设备的安装位。

　　伸出的三个插片式接线端子，采用镀锡铜材质，厚度与间距符合常规低压接插件的适配标准，接线时不需要焊接，直接插接对应的端子座就能完成接线，能大幅减少装配时的接线工时，端子的排布间距也做了防爬电设计，避免在潮湿环境下出现极间打火的问题。顶部的红色触发按钮是内部触点动作的直接受力点，外部延伸的长金属杠杆摆臂，本质是力的放大与行程延伸结构，不需要外部触发件直接按压到本体按钮，只要摆臂受到任意方向的下压、侧推作用力达到动作阈值，就能带动内部的弹簧蓄能机构快速完成触点切换，这种瞬动结构的优势在于触点切换速度和外部触发速度无关，不会因为外部触发动作缓慢导致触点在半接触状态下拉弧烧蚀，能有效延长触点的电气寿命。

　　从实际使用场景来说，这类微动开关常被用作设备的位置限位检测，比如自动化设备的滑台行程端点、家电门盖的闭合检测、工业设备的安全门联锁触发，甚至是小型电动工具的启停触发，10A的载流能力能直接控制小功率负载的通断，也能作为中间信号给PLC这类控制器传递位置状态。设计这款三维模型的时候，特意还原了摆臂的活动间隙与转动角度范围，摆臂的转轴位置做了限位结构，不会因为外力过大导致摆臂过转损坏内部机构，摆臂末端的圆滑压头设计，也能减少和外部触发件接触时的磨损，不会因为长期摩擦出现毛刺卡滞。

　　壳体的边角做了小圆弧过渡，没有尖锐的棱角，在自动化装配的时候不会卡滞在送料轨道里，适合批量流水线装配作业。内部的触点结构虽然在外观模型里没有完全展示，但外部尺寸的还原完全参照实物的安装尺寸做了1:1复刻，不管是做设备的装配干涉检查，还是做整机的布线模拟，都能直接调用这个模型完成布局，不需要反复核对安装孔位、端子位置、摆臂活动范围这些关键尺寸。很多结构工程师在选型的时候容易忽略摆臂的长度对触发行程的影响，这款长摆臂型号的触发压力更小，不需要太大的外力就能触发，适合触发件行程比较大、触发作用力比较小的场景，如果是触发空间比较局促的位置，还可以根据这个模型的安装尺寸替换成短摆臂或者滚轮摆臂的同系列型号，安装孔位和端子位置是完全通用的，不用修改设备上的安装结构就能完成替换。

　　另外要注意的是，这类微动开关的安装面平整度会直接影响触发精度，如果安装面有凸起或者倾斜，可能会导致摆臂的初始位置偏移，出现误触发或者触发不到位的情况，所以在设计安装位的时候，要保证开关本体的安装面平面度公差在0.1mm以内，固定螺丝的锁紧扭矩也不能过大，不然会导致壳体变形，卡滞内部的动作机构。模型里还原的底部固定片，是带安装孔的弯折结构，当采用侧装方式的时候，这个固定片能承受更大的侧向力，不会因为长期受外力导致开关本体移位，适合用在有频繁触发冲击的设备位置，比如机床的行程限位、输送线的工件到位检测这类触发频率比较高的场景。
