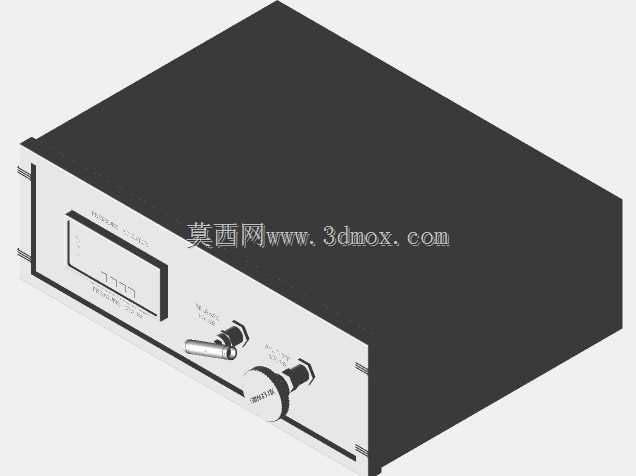

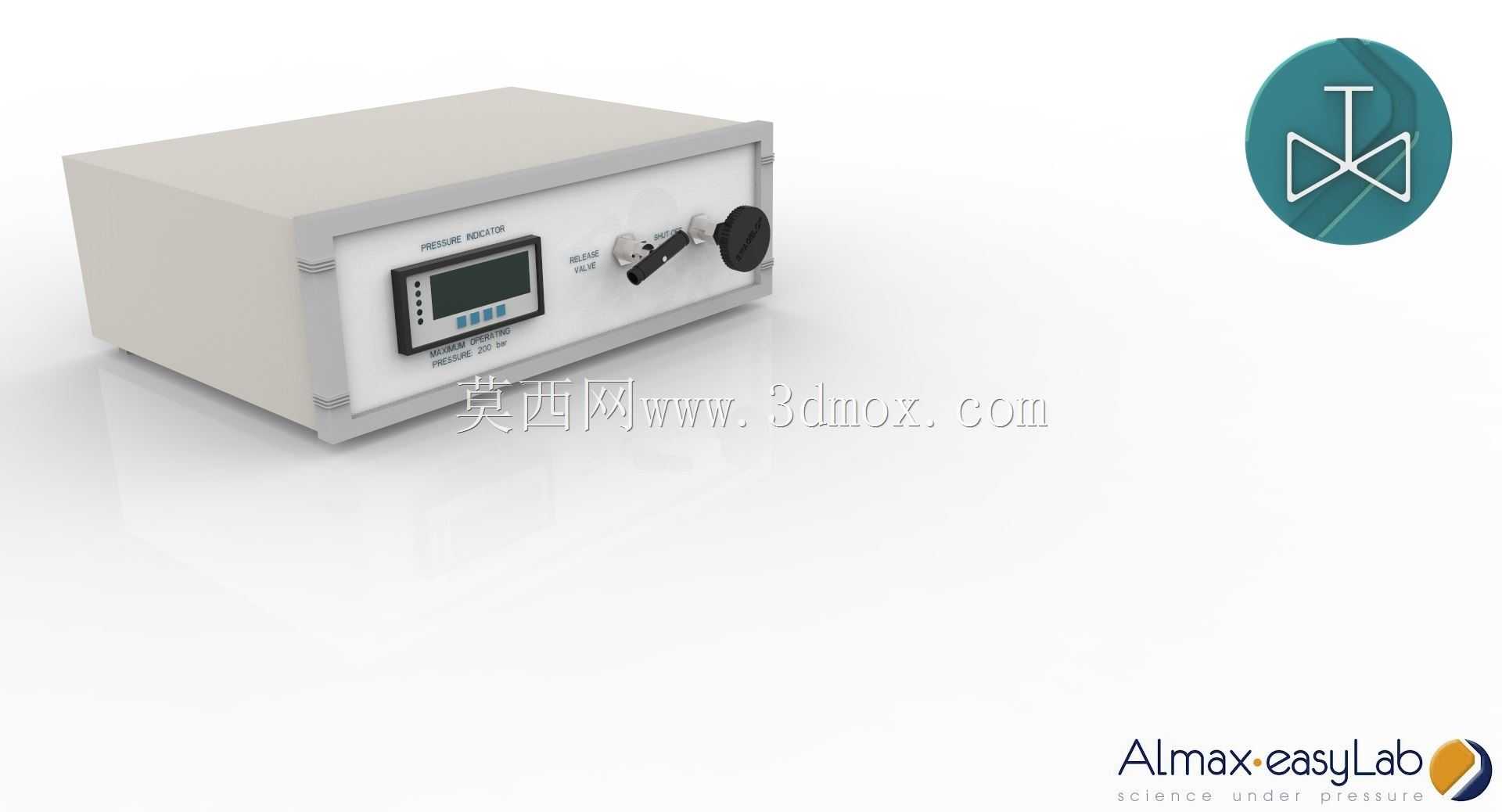

气膜驱动DAC控制单元外观结构

　　这款气膜驱动DAC控制单元，主要面向高压实验、材料物性测试场景下的金刚石对顶砧（DAC）驱动控制需求，在高压物理、材料科学实验室的原位测试系统中承担核心驱动调节职能，替代传统手动机械调压结构，实现气膜驱动压力的精准调控与输出。从实际使用场景来看，这类控制单元常搭配低温恒温器、光谱测试平台、X射线衍射原位台使用，需要在紧凑的实验台空间内完成安装，同时要避免操作时对周边精密光学元件、低温管路造成干涉，因此外形设计采用了规整的长方体箱式结构，外壳采用1.5mm厚度的冷轧钢板弯折焊接成型，边角做R3圆角钝化处理，既避免尖锐边角划伤实验人员或管线，也能提升壳体的结构刚性，减少内部气路、电路模块受外部磕碰的损伤概率。

　　前面板布局完全遵循实验操作的人机工程逻辑，数显模块布置在面板左侧偏上位置，屏幕采用倾斜5°的内嵌式安装，适配实验人员站立操作时的视线角度，无需刻意俯身即可清晰读取压力数值、输出状态参数；屏幕下方设置四个薄膜操作按键，键程1.2mm，触发反馈清晰，用于参数设置、压力校准、输出启停等基础操作，按键周边做0.5mm的凸台防护，避免误触。面板中部布置气路输出接口与手动泄压阀，接口采用标准快插式气嘴，适配外径4mm的聚四氟乙烯气路管，插拔无需额外工具，密封承压上限可达1MPa，完全覆盖气膜驱动DAC的常用工作压力区间；手动泄压阀采用旋钮式结构，旋转角度与泄压开度线性对应，可在紧急状态下快速完成压力泄放，也可用于微调压力输出值。

　　面板右侧布置压力调节旋钮，旋钮采用滚花防滑设计，旋转阻尼均匀，调节分辨率可达0.1kPa，配合内部的高精度电气比例阀实现输出压力的连续可调，旋钮旁设置状态指示灯，可直观显示设备通电、压力输出、故障报警三种工作状态。设备背部设置电源输入接口、通讯接口与气源输入接口，电源采用24V直流供电，搭配外置电源适配器，避免内部开关电源的电磁干扰对周边精密测试设备造成影响；通讯接口采用RS232协议，可连接上位机实现压力的远程程控调节，满足自动化实验序列的运行需求；气源输入接口内置5μm精度的空气过滤器，可滤除压缩空气中的水分、杂质，避免杂质进入比例阀造成气路堵塞或控制精度下降。从安装边界来看，

　　设备整体外形尺寸控制在220mm×150mm×100mm区间，底部设置四个M4规格的安装螺孔，既可以直接放置在实验台面上使用，也可以通过L型支架固定在实验台架的垂直型材上，安装时背部需要预留至少30mm的空间用于气路、电路管线的弯折布置，两侧预留20mm的操作空间用于气路插拔，避免管线过度弯折造成气路不畅。内部结构采用分层式布局，上层为气路控制层，固定比例阀、气路接头、压力传感器等气路元件，气路连接采用不锈钢毛细管焊接，减少气路容积，提升压力响应速度；下层为电路控制层，固定主控板、电源模块、信号调理电路，两层之间设置金属屏蔽隔板，减少气路元件动作时的电磁干扰对信号采集精度的影响。在设计过程中，充分考虑了实验室场景下的使用耐久性，前面板采用聚酯粉末喷涂工艺，耐常见实验室试剂的腐蚀，按键与旋钮的使用寿命均不低于10万次，气路元件经过1.5倍额定压力的保压测试，无泄漏风险，可满足长期连续实验的使用需求。设备的散热采用被动式散热设计，壳体两侧开设密集的通风孔，内部无散热风扇，避免风扇运行带来的振动传递到DAC平台，影响高压原位测试的稳定性，这一点对于需要微米级对准的光谱测试、衍射测试场景尤为重要，哪怕微米级的振动都可能导致金刚石对顶砧错位、样品测试信号偏移，因此无风扇的低振动设计是这类实验配套控制设备的核心设计要点之一。
