低温应用钳位电池结构三维设计

　　在极低温物性测试场景中，常规的样品装夹与供电连接结构往往会因为材料低温收缩率差异、接触电阻不稳定、冷量传导损耗过大等问题，直接影响测试数据的可靠性，这款钳位电池结构正是为适配低温测试系统的样品装载需求开发的核心装夹供电部件。从实际使用场景来看，该部件主要集成在低温物性测试系统的样品腔内部，需要在液氦温区甚至更低的极低温环境下长期稳定工作，既要完成待测样品的机械夹持固定，也要为样品提供稳定的电信号连接通路，同时还要尽可能降低结构本身的冷量损耗，避免给制冷系统带来额外的热负荷。

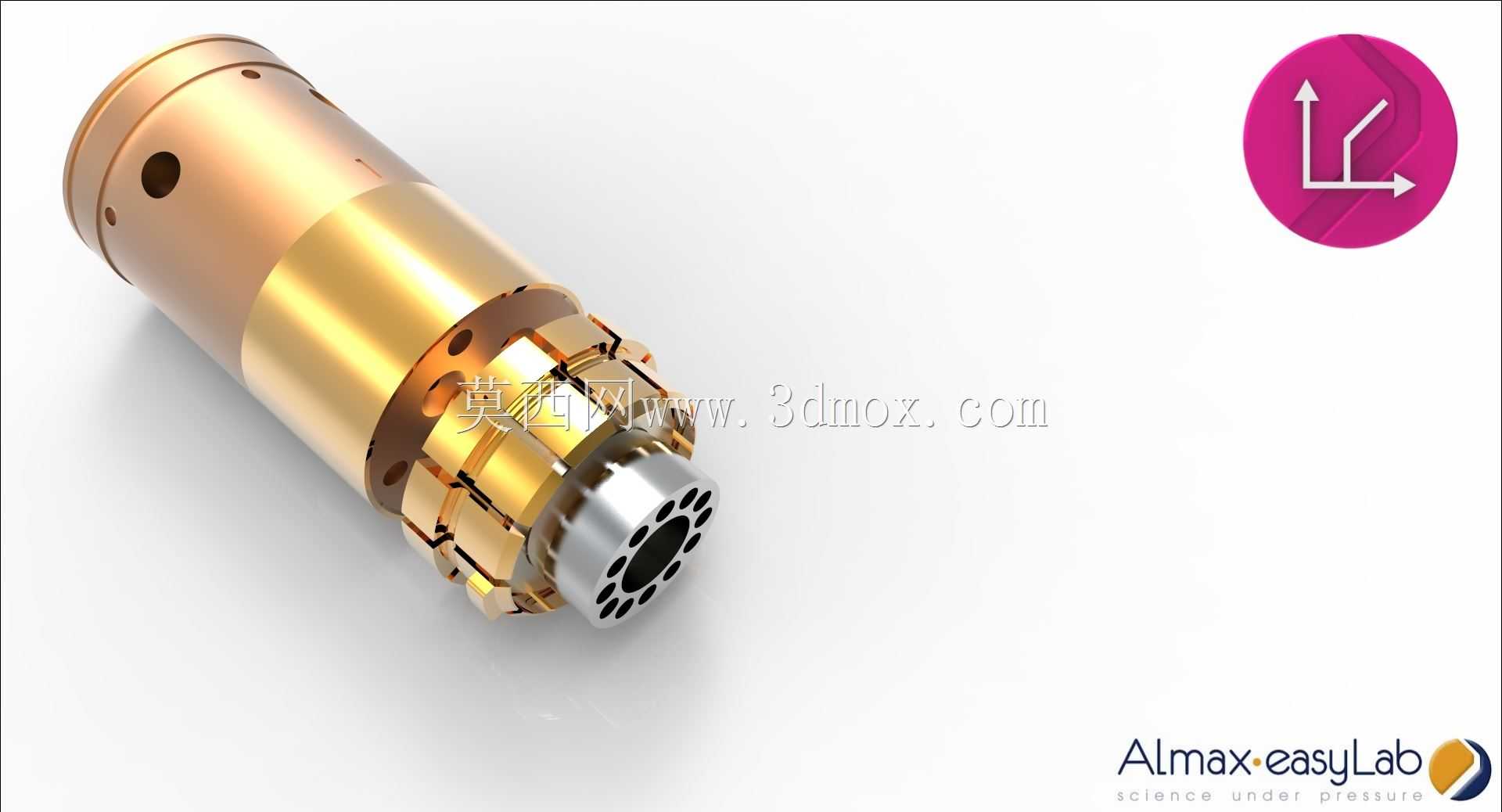

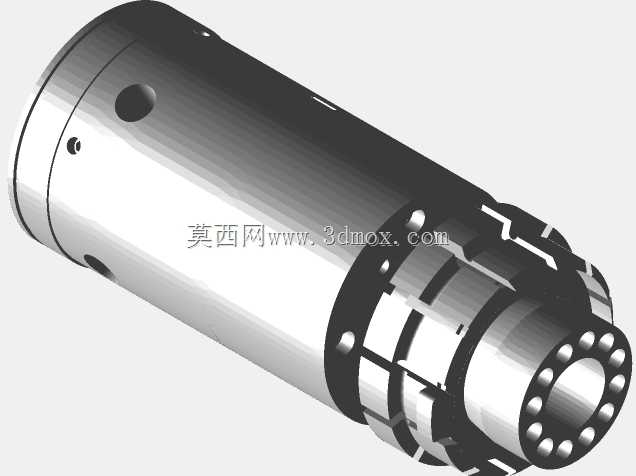

　　从功能特性上看，该结构采用分段式同轴设计，主体的金属外壳选用低温下性能稳定的铜合金材质，既保证足够的结构强度，也具备优异的导热均匀性，能够让夹持的样品快速达到目标测试温度；外壳上开设的多组径向通孔，一方面是用于安装定位销钉，将整个部件固定在样品杆的安装端面上，另一方面也可作为冷氦气的流通通道，加快样品区域的温度平衡速度。中段的金色镀层段是电信号的屏蔽层，能够隔绝低温测试环境中杂散电磁信号对测试回路的干扰，保证微弱电信号采集的准确性，镀层选用低温下不易氧化、接触电阻稳定的金基镀层，避免多次冷热循环后出现接触性能下降的问题。前端的夹持端采用多瓣式弹性钳口结构，依靠自身的弹性形变实现对不同尺寸圆柱型样品的自适应夹持，不需要额外的锁紧机构，在狭小的低温样品腔空间内可以快速完成样品的更换操作；钳口端面开设的多组均匀分布的小孔，是电信号的引出触点，每个触点都单独做了绝缘隔离处理，可同时支持多通道的电信号测试，满足不同测试方案的接线需求。

　　从设计思路层面，整个结构在开发阶段就充分考虑了低温环境下的材料匹配问题，所有配合面的公差都根据不同材料的低温收缩率做了补偿设计，避免低温下出现配合过紧卡死或者配合过松定位偏移的问题；结构的整体轴向尺寸控制在适配常规低温样品腔的安装长度范围内，最大外径也严格匹配样品腔的内径边界，安装时不需要对现有测试系统的样品杆做额外改造，可直接替换原有同类型装夹部件。结构的重量经过优化，在保证结构刚度的前提下尽可能去除非必要的实体部分，降低整个样品杆端的重量负载，避免样品杆在低温插拔过程中出现形变。另外，整个结构的所有棱角都做了圆角钝化处理，避免在低温环境下操作时出现尖锐部位划伤操作人员或者损坏样品腔内壁的问题，也减少了棱角位置的应力集中，降低多次冷热循环后结构出现开裂的风险。

　　在安装边界上，该部件的尾端采用标准的同轴接口设计，可直接与样品杆的冷却端、信号引出端对接，安装时只需要将尾端对准样品杆的定位槽推入，再通过侧面的紧固螺钉锁定即可完成装配，不需要复杂的调试过程；前端钳口的最大夹持直径覆盖了常规低温测试的样品尺寸范围，对于小尺寸样品也可以通过配套的薄壁衬套实现适配，不需要更换整个钳位结构。结构的外表面粗糙度经过严格控制，既减少表面的热辐射吸收，也避免表面微小缺陷在低温下成为应力集中点，长期使用过程中不需要做特殊的维护，只需要在每次更换样品时检查钳口触点的接触状态即可，整体的可靠性能够满足长期连续低温测试的使用要求。
