布里渊散射实验用金刚石对顶砧装置

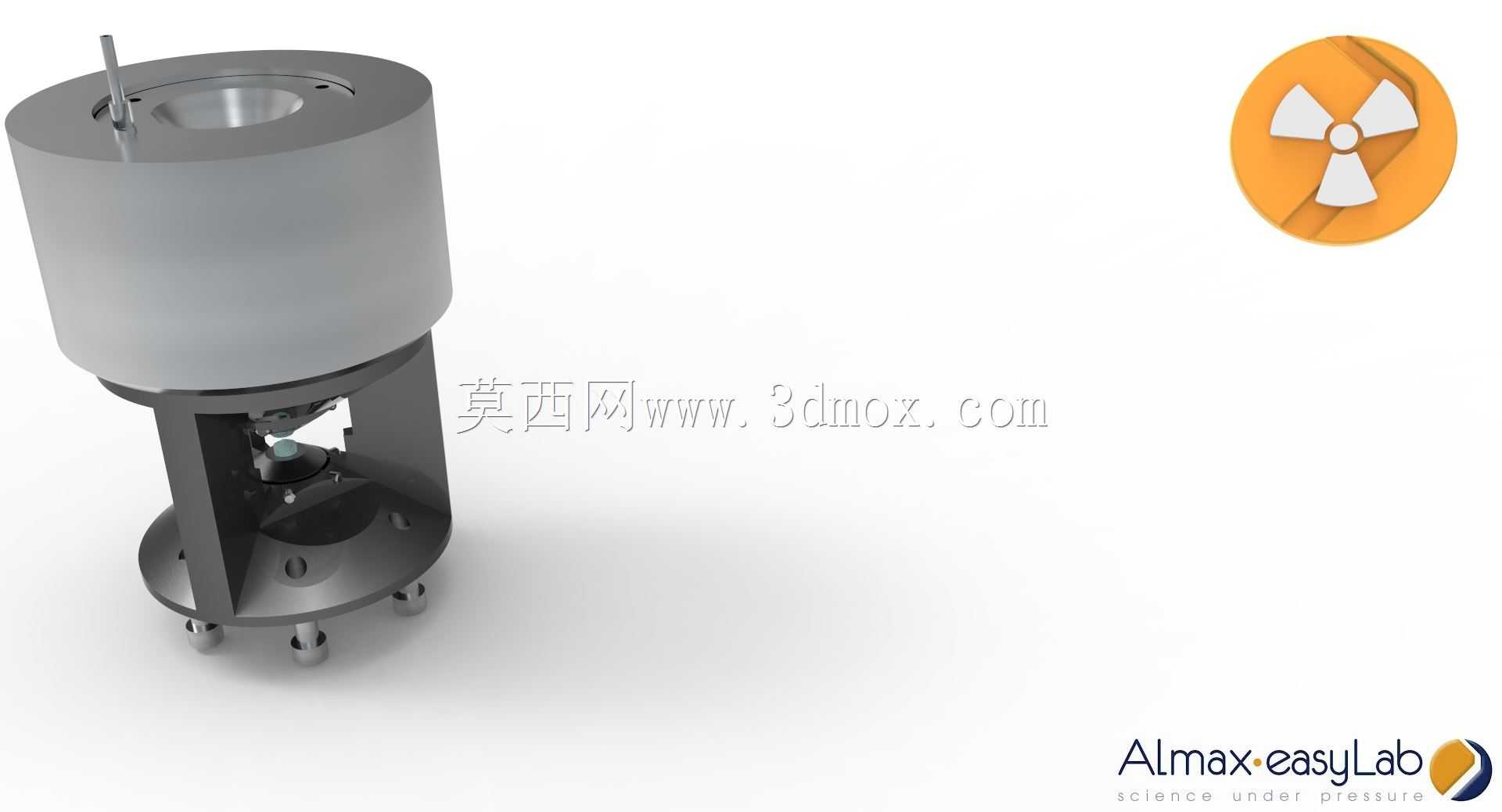

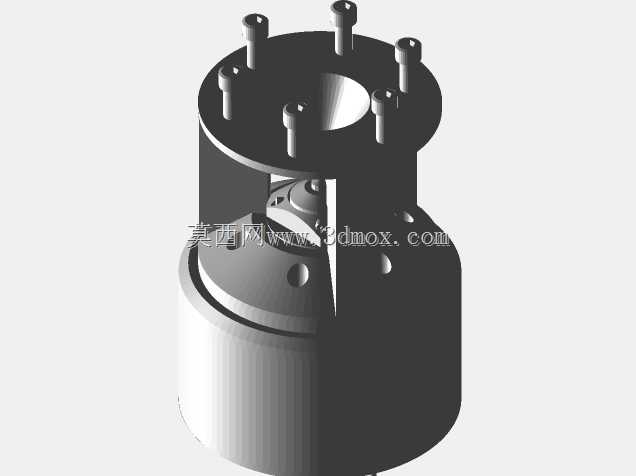

　　这套装置是面向极端高压原位表征场景设计的金刚石对顶砧核心组件，主要适配布里渊散射、核共振非弹性X射线散射、近边X射线吸收精细结构等前沿凝聚态物理、高压科学实验需求，是高压实验站搭建原位光谱、散射测试系统的核心机械载体。从结构设计逻辑来看，整体采用立式同轴布局，上部为圆柱形砧体驱动舱，内部集成精密压力加载调节结构，可通过顶部的微调杆实现微米级的进给控制，保证两个金刚石砧面的平行度误差控制在微米级以内，避免高压加载过程中出现砧面偏斜导致的金刚石碎裂、样品腔压力不均问题。下部为开放式框架支撑结构，三个支脚呈120°均匀分布在底座圆周，既保证了整体结构的刚性，又预留了足够的光学通路空间，可同时满足入射光、散射信号的多角度采集需求，

　　适配不同实验站的光路布局要求。实际使用过程中，样品被放置在两个金刚石砧面之间的金属密封垫样品腔内，通过上部驱动结构施加可控的轴向压力，可实现数十GPa甚至百GPa级的极端高压环境模拟，配合外部的光谱、散射测试设备，可原位获取高压条件下物质的弹性、晶格动力学、电子结构等关键参数。设计阶段充分考虑了实验场景的兼容性，底座的安装孔位采用标准光学平台螺纹规格，可直接固定在常见的光学隔振平台上，无需额外加工过渡转接板；整体外形的径向尺寸控制在常规高压实验光路的工作距离范围内，不会遮挡大角度采集的信号光路；上部驱动舱的外径经过优化，可适配多数商用的显微物镜工作距离要求，保证高倍物镜下可清晰观察样品腔内的压力标定标样与样品状态。结构选材上，

　　与金刚石砧座接触的部位采用高硬度硬质合金材料，避免长期高压加载下出现接触面形变，影响压力传递精度；外部支撑框架采用低磁不锈钢材质，既保证结构强度，又不会对NRIXS等涉及磁场环境的实验产生干扰；所有外露的紧固件均采用无磁不锈钢标准件，方便实验人员快速拆装更换金刚石砧与密封垫，缩短实验准备周期。不同于常规的活塞圆筒式高压装置，这套对顶砧结构采用了侧向开放式的框架设计，在保证轴向加载刚性的前提下，最大程度开放了侧向的空间，不仅可以接入光学测试通路，还可拓展电极引线、低温恒温器接口、加热模块等附件，实现高压下的原位电学、高低温、高温电阻加热等多物理场耦合实验。安装边界方面，底座的三个支脚底面共面度经过精密研磨，

　　固定在光学平台上后整体的轴向垂直度误差小于0.02mm，保证加载过程中砧面的平行度不会因安装偏差出现劣化；顶部微调杆的伸出长度预留了足够的调节行程，可适配不同厚度的金刚石砧、密封垫组合，无需调整整体安装高度即可完成不同压力区间的实验配置。在实际实验场景中，这类装置常被用于地球深部物质物性模拟、新型超硬材料高压合成、含能材料高压响应特性研究等方向，其结构设计的稳定性、光路兼容性直接决定了实验数据的可靠性，这套结构在设计时充分吸收了现有商用DAC装置的使用痛点，优化了砧座的定位结构，更换金刚石后无需大幅调整光路即可快速恢复实验状态，大幅降低了实验人员的设备调试时间成本。
