X射线用螺钉驱动双腔布拉格装置结构

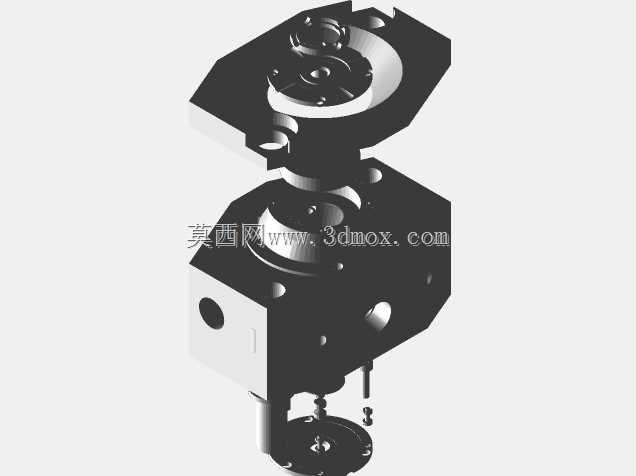

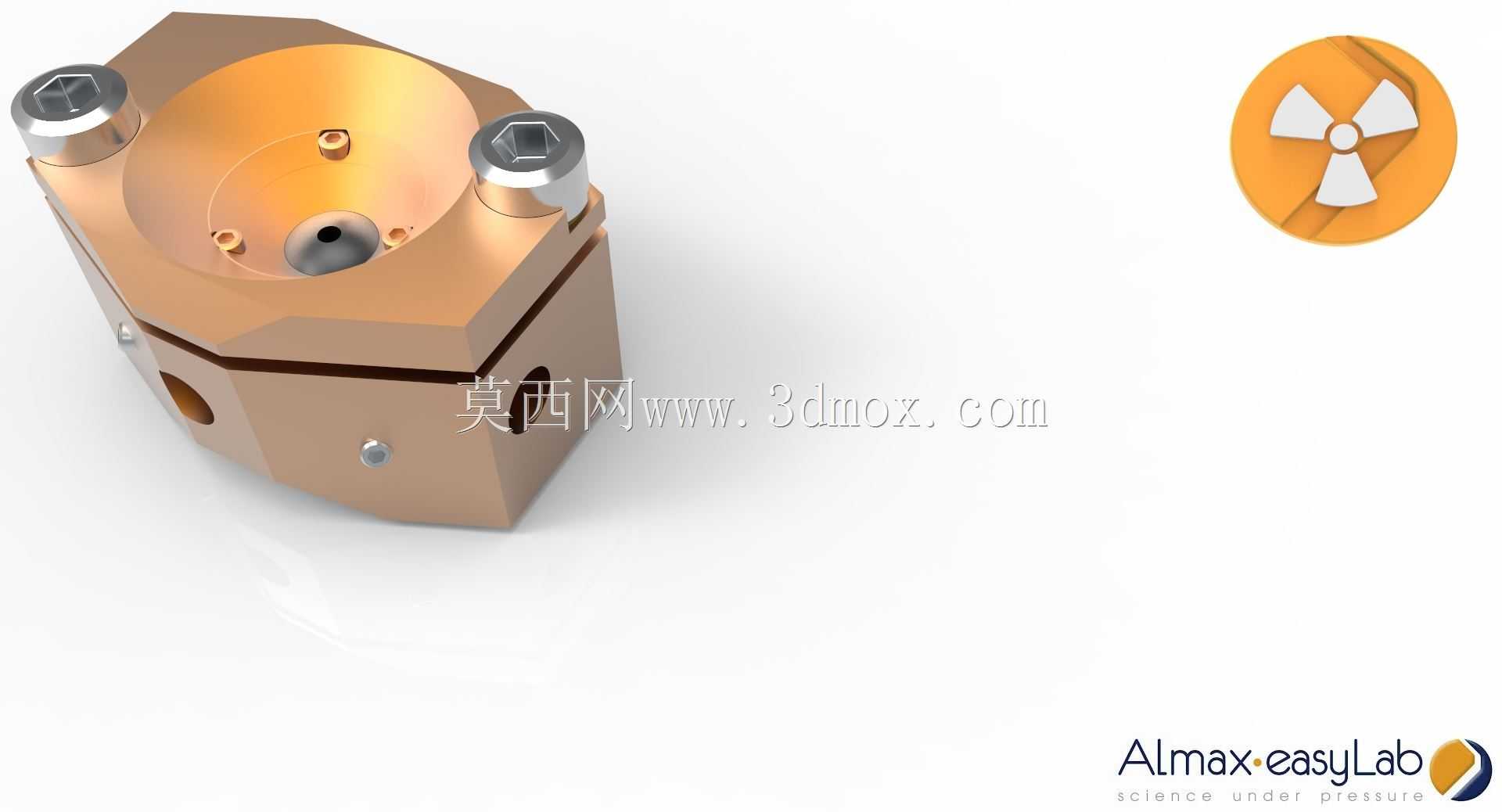

　　在同步辐射光源、实验室X射线衍射分析平台的原位实验场景中，这类螺钉驱动的布拉格装置是支撑高压衍射实验的核心执行部件，主要承担对样品施加精准可控压力、配合X射线光路完成布拉格衍射信号采集的作用，区别于气驱、油驱类压力加载结构，螺钉驱动的加载方式不需要外接复杂的压力管路，整体结构紧凑，能适配多数封闭样品台的狭小安装空间，尤其适合需要长时间保压、压力稳定性要求高的低温、强辐射实验环境。从结构设计逻辑来看，主体采用上下分体式的合金腔体结构，上腔体设置内凹的样品容置区，中心预留X射线入射的通孔，周围分布的小螺纹孔用于安装样品定位顶丝，可根据不同尺寸的样品调整固定位置，避免样品在压力加载过程中出现偏移；

　　两侧对称布置的内六角螺钉为压力加载的执行件，通过螺钉的旋进量控制上下腔体之间的压合位移，配合腔体内部的金刚石对顶砧结构，可实现GPa级的压力加载，螺钉头部采用标准内六角构型，可适配常规的扭矩扳手操作，不需要定制专用的加载工具，降低了实验操作的配套成本。下腔体侧面设置的侧向通孔为X射线的出射通道，可配合不同角度的衍射探测器完成信号采集，通孔的位置经过同轴度校准，保证入射与出射光路的同轴度误差控制在微米级，避免光路偏移导致的衍射信号失真。腔体侧面的小销钉为上下腔体的定位件，在装配时可保证上下腔体的同轴度，避免压合过程中出现偏载导致金刚石砧面损坏，这类定位结构的设计公差通常控制在0.01mm以内，保证多次拆装后的重复定位精度。

　　从安装边界来看，整体外形为切边的多边形结构，相比圆柱形结构更便于在样品台内的夹持固定，切边平面可作为安装定位的基准面，配合压块即可完成装置在样品台内的固定，不需要额外设计定制夹具；整体高度控制在适配常规低温恒温器、高压样品腔的尺寸范围内，不会与样品台的其他光路部件、温控部件产生干涉。在实际使用过程中，这类装置的压力加载精度可通过螺钉的螺距进行换算，常规采用0.5mm螺距的细牙螺钉，每旋转1/4圈对应的压合位移为0.125mm，配合内部的弹性垫片可实现压力的微调，满足不同压力梯度的实验需求；腔体采用铜合金材质，一方面具备良好的导热性，可配合低温实验实现样品温度的快速传导，另一方面铜合金的无磁特性可适配强磁场环境下的X射线实验，

　　不会对磁场分布产生干扰。上腔体表面的圆形凹槽为金刚石压砧的安装位，凹槽的平面度经过精密研磨，保证金刚石砧面安装后的平行度，避免压合过程中砧面倾斜导致的压力分布不均，这类凹槽的加工通常采用精密铣削后配合研磨工艺，表面粗糙度可达到Ra0.8以下，保证金刚石与腔体的贴合紧密性，减少压力传递过程中的损耗。装置的分体式结构设计也便于实验后的样品更换与腔体清洁，松开两侧的加载螺钉即可分离上下腔体，取出实验后的样品，对腔体内部的残留样品碎屑进行清理，不需要对整个装置进行拆解，提升了实验操作的效率。在结构建模过程中，需要重点关注加载螺钉与腔体螺纹孔的配合公差、上下腔体定位销孔的位置度、入射与出射通孔的同轴度这几个核心公差项，这些参数直接影响装置的压力加载精度与光路对准效果，建模时需要将螺纹的旋合长度、销钉的配合间隙、通孔的倒角尺寸都进行准确还原，避免加工后出现装配卡滞、光路偏移的问题。另外，腔体边角处的倒角设计不仅是为了去除加工毛刺，也可避免在强辐射环境下出现边角放电的问题，适配真空实验环境的使用要求。
