气体膜驱动显微镜温控室温装置结构

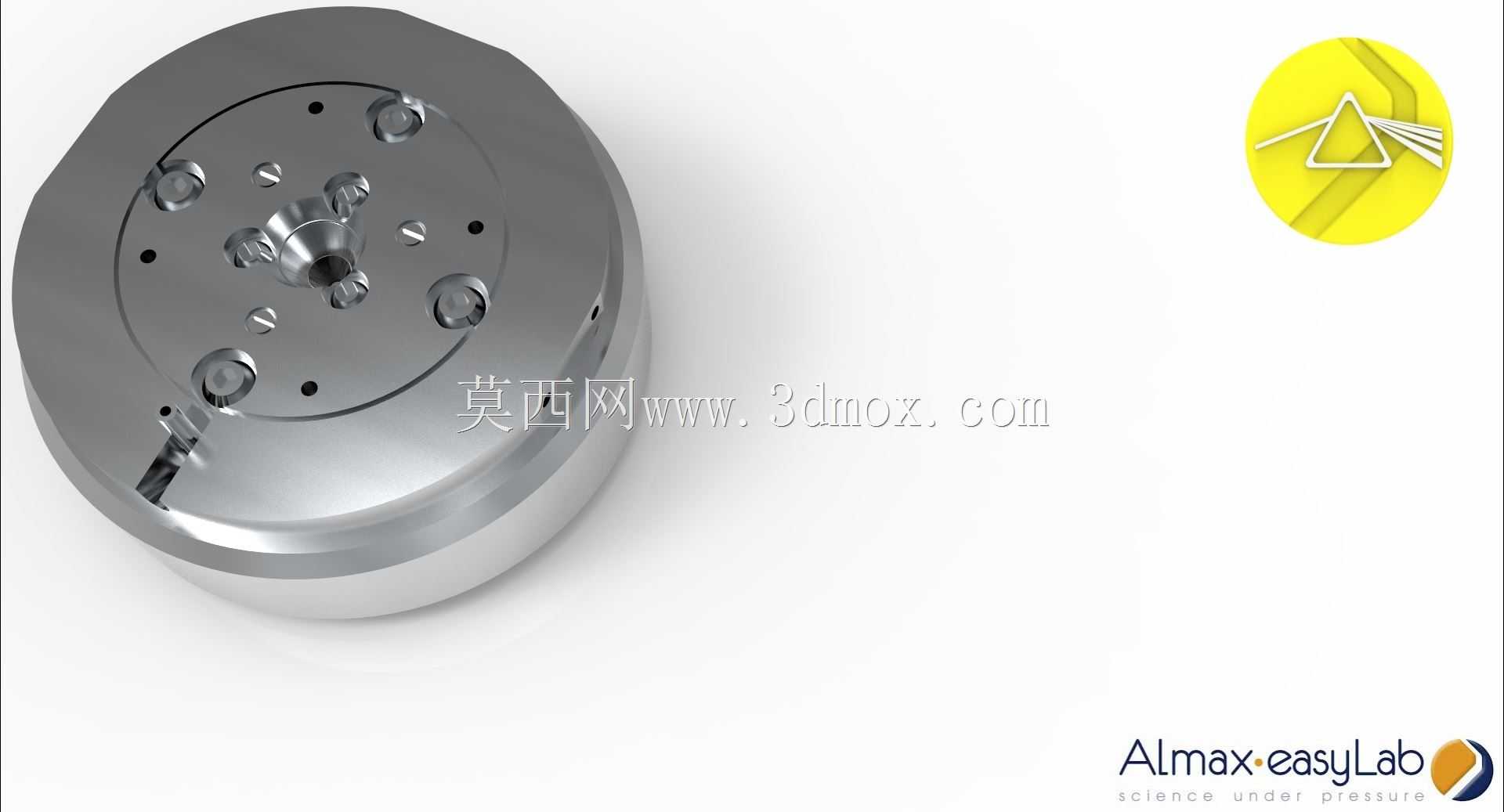

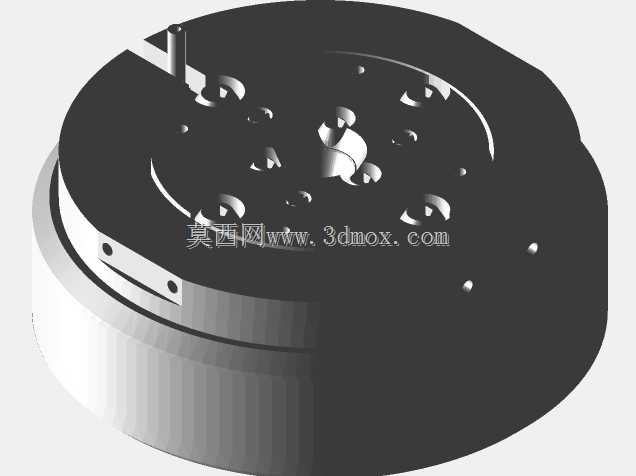

　　在显微观测实验的实际场景中，尤其是涉及活体细胞长时间动态观测的工况下，传统的开放式载物台很难维持稳定的局部环境参数，温度波动、气流扰动都会直接影响观测样本的活性，也会让高倍镜下的成像出现漂移，这套气体膜驱动的室温控制组件，就是为了解决这类显微观测的环境稳定性问题设计的。从结构上看，整体采用圆盘式的一体化壳体设计，主体外壳采用圆柱回转体构型，上端面均匀分布多组安装定位孔与锁紧螺钉位，能够直接适配主流倒置、正置显微镜的载物台安装接口，安装时不需要对原有显微镜结构做改造，只需要通过端面的定位销与载物台的安装孔位对齐，拧紧固定螺钉即可完成装配，整体安装边界控制在直径120mm、高度45mm的范围内，不会和显微镜的物镜切换转盘、

　　聚光镜组件产生运动干涉，就算是切换100倍油镜这类工作距离极短的物镜，也能预留足够的操作空间。核心的气体膜驱动结构布置在壳体的中心区域，采用多层环形密封膜结构，和传统的机械压合式密封不同，气体膜驱动的方式没有刚性的摩擦副，在调整腔室内部压力、控制腔室密闭性的时候，不会产生机械振动传递到载物台，也就避免了高倍观测下的画面抖动问题。腔室内部的温度控制模块采用环形分布式布置，测温元件紧贴载玻片放置区域，能够直接感知样本所在区域的实际温度，而不是通过腔室空气温度间接推算，控温的响应速度更快，温度波动范围可以控制在±0.1℃以内，完全满足细胞观测、电化学显微测试这类对温度稳定性要求极高的实验场景。在气路接口的设计上，采用侧置式的快插接口布局，

　　接口位置避开了物镜的正下方区域，连接气管之后不会遮挡光路，也不会因为气管的拉扯导致整个装置移位。上端面的多个调节螺钉，分别对应膜片张紧度调整、腔室高度微调的功能，在初次安装调试的时候，可以根据不同厚度的载玻片、培养皿调整腔室的内部空间高度，既可以适配0.17mm厚度的标准盖玻片，也能适配高度10mm以内的小型培养腔，不需要额外更换转接配件。从设计思路上来说，这套装置没有采用复杂的多组件拼接结构，而是把气路通道、加热模块、密封结构都集成在同一个金属壳体内，减少了外部连接的管线数量，也降低了装配时的对位难度，壳体表面做了硬质阳极氧化处理，日常实验过程中接触到试剂、培养液也不会出现腐蚀生锈的问题，表面的粗糙度控制在Ra0.8以下，清洁的时候只需要用无尘布擦拭即可，不容易残留污渍。在实际使用场景中，除了常规的细胞培养观测之外，这套装置还可以配合气体配比器，向腔室内通入特定浓度的二氧化碳、氮气，维持腔室内的气体环境稳定，配合膜驱动的密封结构，腔室内部的气体泄漏率可以控制在极低水平，长时间实验也不需要持续大流量通气，能够降低实验用气的消耗。和常见的平板式加热载物台相比，这套带气体膜密封的腔室结构，能够避免样本表面因为空气流动产生的液体蒸发问题，尤其是在做长时间的活细胞成像实验时，不会因为培养液蒸发导致渗透压变化，影响细胞的正常状态。在结构强度设计上，壳体采用铝合金整体加工而成，上端面的安装孔位做了加厚处理，就算多次拆装也不会出现螺纹滑牙的问题，

　　中心的通光区域做了倒角处理，不会刮伤物镜的前镜片，所有和外部接触的棱边都做了R1以上的圆角，安装操作的时候不会划伤操作人员的手套或者皮肤。气膜驱动的执行部分采用耐老化的特种橡胶膜片，长期反复充放气也不会出现开裂、漏气的问题，膜片的固定位置采用压圈锁紧结构，后期如果需要更换膜片，只需要拆开上端的压圈即可，不需要整体更换整个装置，维护成本更低。在安装边界的校核上，设计阶段就已经考虑了主流品牌显微镜的载物台行程范围，装置固定之后，载物台在全行程移动的过程中，装置的边缘不会和显微镜的机架、物镜转盘产生碰撞，不需要额外调整载物台的限位位置。温度控制模块的布线采用内部走线的方式，所有线缆都从壳体的侧方引出，顺着显微镜的支架固定，不会散落在载物台周围影响操作。
