生物研究用气膜金刚石砧槽结构设计

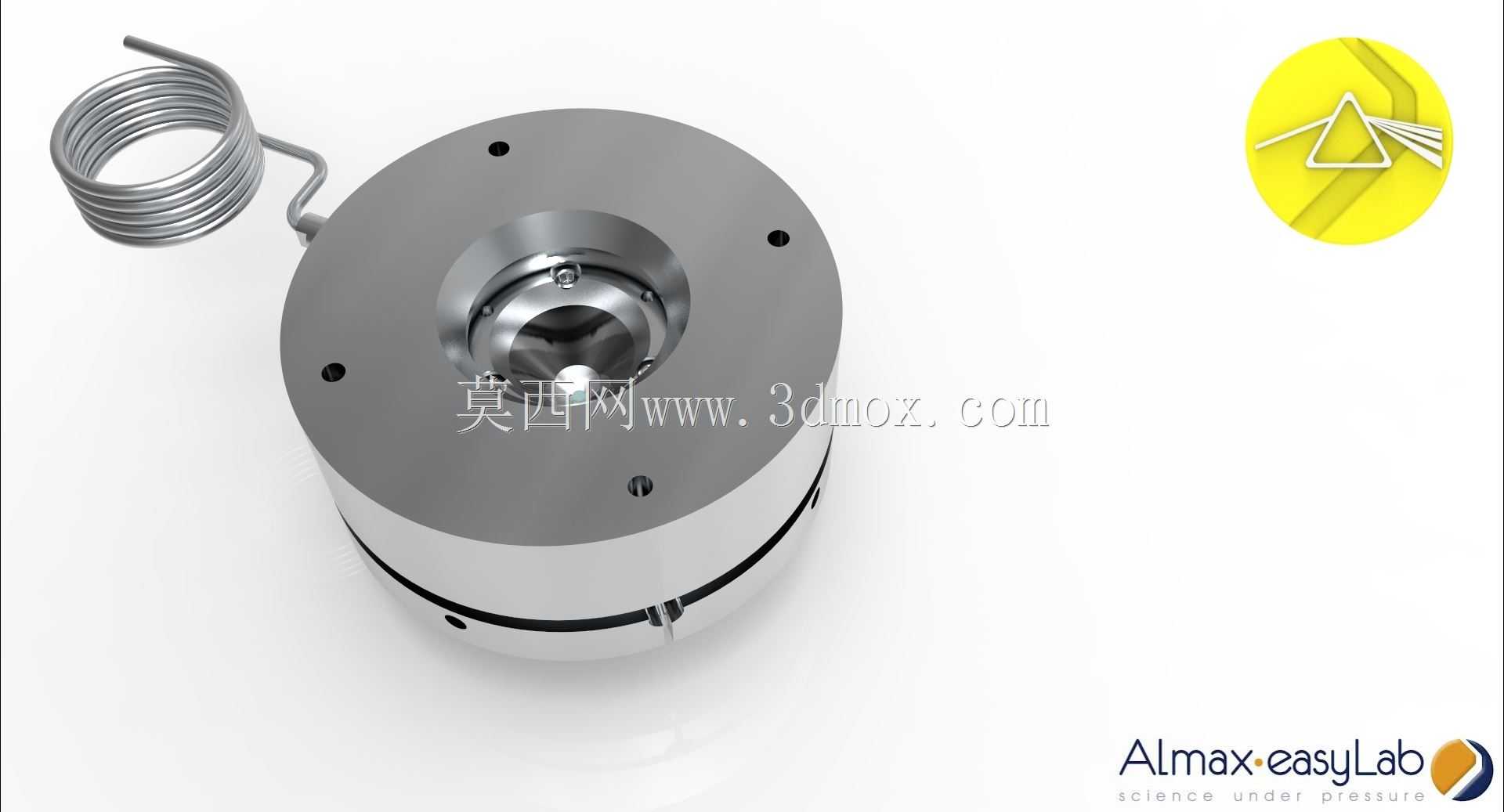

　　在高压生物物理实验场景中，这类气膜金刚石砧槽是原位观测生物样本在极端压力环境下结构变化的核心承载部件，区别于传统机械加压式砧座，它通过气膜结构实现压力的连续微调，避免了机械螺杆进给带来的压力冲击对脆弱生物样本的损伤。从结构设计逻辑来看，主体采用圆柱形对称布局，核心承压区域位于中心的金刚石对顶位置，外围的环形气膜腔室通过通入不同压力的惰性气体，驱动上下砧体产生微米级的相对位移，实现0-10GPa区间内的压力连续调控，这种设计相比传统螺纹加压结构，压力控制精度可以提升一个数量级，能够满足蛋白质折叠、细胞膜通透性变化这类对压力波动极其敏感的生物实验需求。

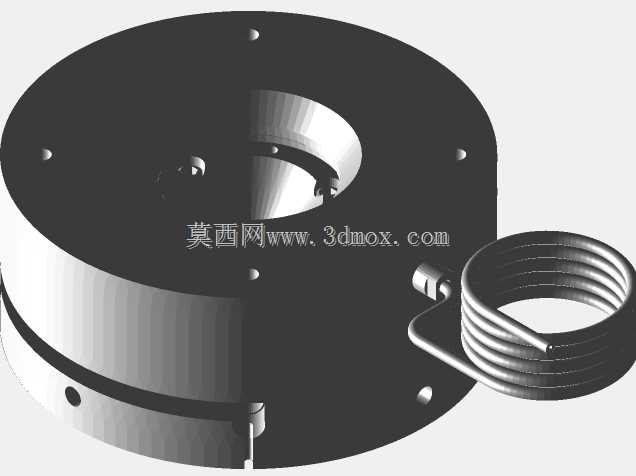

　　从安装边界来看，主体圆柱外径适配主流的原位光谱观测台架安装孔位，底部预留的三个定位销孔与台架上的定位柱配合，能够保证砧槽中心与观测光路的同轴度误差控制在0.02mm以内，避免光路偏移导致的观测数据失真。侧面引出的螺旋形气路接口采用标准1/16英寸气路接头，能够直接对接实验室常用的高压气路控制系统，不需要额外加工转换接头，减少了安装环节的泄漏风险。

　　设计过程中，核心承压的金刚石砧座采用过盈配合嵌入不锈钢基体中，过盈量控制在0.008-0.012mm之间，既保证高压下金刚石不会出现松动位移，又避免过盈量过大导致金刚石产生内应力碎裂。气膜腔室的密封采用金属C型圈结构，密封槽的粗糙度控制在Ra0.8以下，能够在反复加压泄压的循环中保持稳定的密封性能，不会出现气体泄漏导致的压力失稳。上下砧体的导向面采用小间隙配合，配合间隙控制在0.01mm以内，保证加压过程中上下金刚石砧面始终保持平行，平行度误差不超过0.005mm，防止出现偏载导致金刚石局部应力集中破损。

　　在实际使用场景中，这类砧槽可以搭配拉曼光谱仪、荧光显微镜等观测设备，在加压过程中实时观测生物样本的光谱信号变化、形态变化，研究高压环境下生物大分子的构象变化、微生物的耐压机制，也可以用于生物药剂的高压灭活工艺参数验证。侧面的螺旋形冷却管路接口可以接入恒温循环水，在长时间实验过程中保持砧槽整体温度稳定，避免气体压缩升温导致样本温度变化影响实验结果。

　　从结构细节来看，基体上均匀分布的四个螺纹孔用于安装外部的防护套筒，防止实验过程中金刚石意外碎裂产生的碎屑飞溅伤人，同时也可以减少外界环境光线对观测光路的干扰。中心的金刚石砧面直径根据不同实验需求可以更换，常用的砧面直径有0.3mm、0.5mm两种规格，对应的最高压力上限分别为10GPa和5GPa，用户可以根据实验所需的压力范围和样本观测区域大小灵活选择。气路接口处的螺旋形管路采用不锈钢材质弯制而成，弯曲半径经过优化，既保证气路通畅，又不会因为反复拆装产生应力断裂，管路与基体的连接采用激光焊接工艺，焊接后经过氦质谱检漏，泄漏率低于1×10^-9Pa·m³/s，满足高压气路的密封要求。

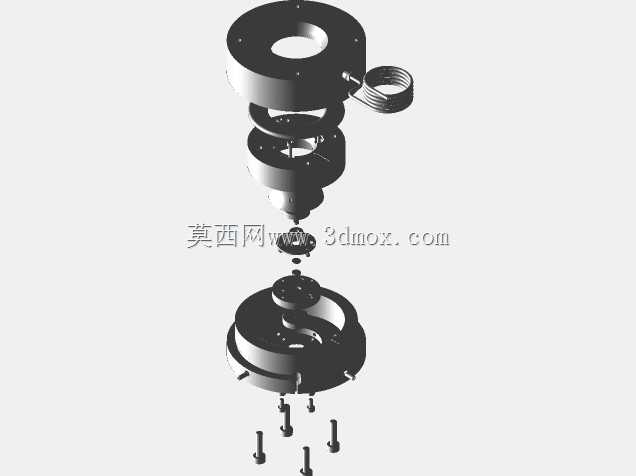

　　设计时还考虑了日常维护的便捷性，上下砧体采用分体式结构，拆卸时只需要松开外围的紧固螺钉就可以更换金刚石砧片或者密封件，不需要整体拆解设备，降低了维护成本和时间。基体表面采用硬质阳极氧化处理，硬度达到HV400以上，能够耐受实验过程中常用的化学试剂腐蚀，同时减少表面反光对光学观测的影响。整体结构没有复杂的异形曲面，大部分特征都可以通过常规的车削、铣削加工完成，只有金刚石安装孔和密封槽需要采用高精度坐标镗床加工，加工工艺性良好，适合小批量定制生产。
