气体膜驱动高温显微镜载物台结构

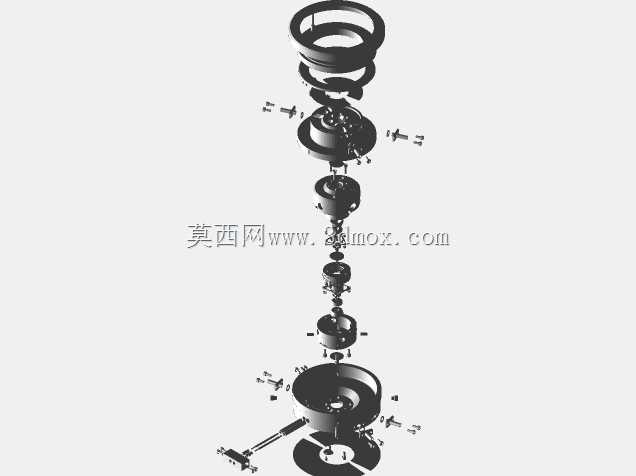

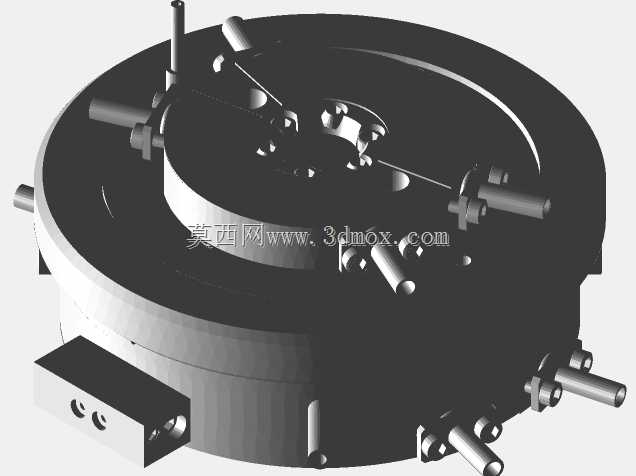

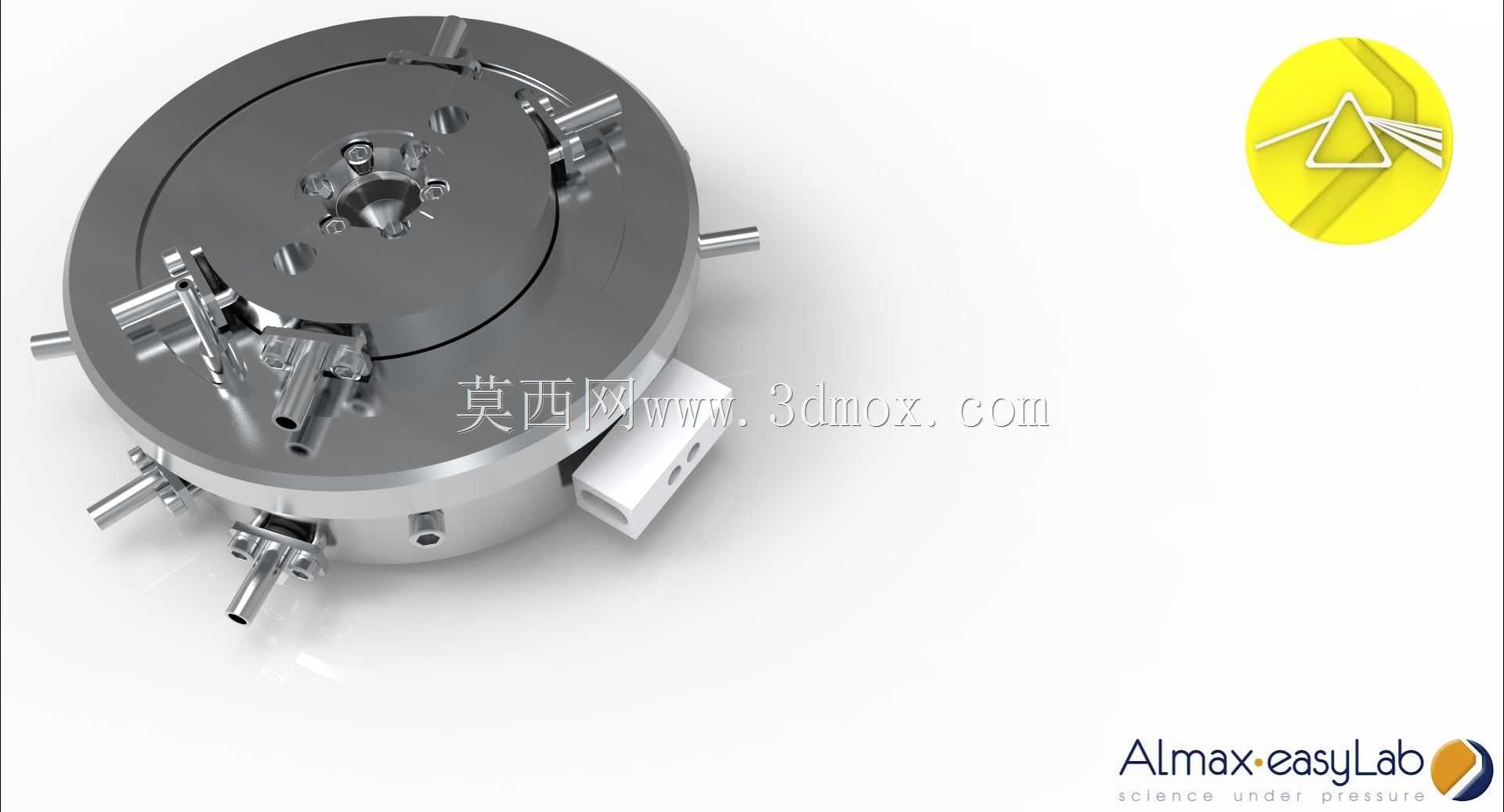

　　在材料原位表征、高温显微观测的实验场景中，这类气体膜驱动的高温显微载台是连接观测设备与样品环境的核心功能部件，隶属于DiacellμScopeDAC系列的高温适配组件，主要承担高温工况下样品的稳定夹持、位置微调与环境隔离功能，解决常规显微载台无法在高温、气氛环境下实现高精度样品定位的痛点。从结构设计逻辑来看，整体采用圆盘式主体布局，主体基座采用耐温合金材质加工，圆形轮廓适配主流倒置、正置光学显微镜以及扫描电镜的载物台安装孔位，外缘预留的多组气路接口与调节杆，分别对应膜片驱动的气路输入、样品位置的粗调与精调功能，无需额外加装转接法兰即可直接匹配多数显微设备的标准安装接口，安装边界控制在直径120mm、总高度65mm的范围内，

　　不会与显微镜的物镜转盘、聚光镜组件产生运动干涉。核心的驱动单元采用气体膜传动结构，区别于传统的机械丝杆传动，气膜驱动无机械摩擦间隙，在高温环境下不会出现丝杆热胀卡滞、润滑脂失效的问题，通入洁净压缩气体或者惰性气体后，膜片的形变可推动样品台实现X/Y轴的微米级位移，位移行程覆盖±5mm范围，调节分辨率可达亚微米级别，完全满足高温下材料微观组织演化观测时的视场追踪需求。载台中心的样品夹持区域采用分体式压块结构，可适配直径3mm、厚度1mm以内的标准透射电镜载网或者块状样品，压块的锁紧结构采用侧面顶丝固定，避免顶部锁紧结构遮挡物镜的工作距离，配合内置的加热模块，可实现室温至600℃区间的稳定控温，

　　温场均匀性覆盖中心φ10mm的样品观测区域，温度波动控制在±1℃以内，满足金属材料相变、高分子材料高温蠕变、半导体材料退火过程等场景的原位观测需求。侧面预留的白色陶瓷接线座为加热与测温元件的信号接口，陶瓷材质可隔绝高温传导至接线端子，避免线路老化失效，多组侧向伸出的金属管路除了气膜驱动的气路外，还可根据实验需求通入保护气氛或者反应气体，实现样品在特定气氛环境下的高温观测，气路接口采用标准1/16英寸卡套接头，可直接对接实验室常规的气路管线，无需定制转接头。设计过程中充分考虑了高温工况下的热形变补偿，主体基座的冷却流道集成在圆盘内部，通入循环冷却水后可将基座外表面温度控制在40℃以内，避免高温传导至显微镜载物台造成设备精度损伤，

　　同时气膜驱动的膜片采用耐温氟橡胶复合金属薄片材质，在长期高温工作环境下不会出现蠕变失效，保证驱动位移的线性度与重复定位精度。从装配逻辑来看，所有功能组件均采用模块化设计，气膜驱动模块、加热模块、样品夹持模块均可单独拆卸维护，无需整体拆解载台即可更换易损部件，降低实验过程中的维护成本，各部件的配合公差控制在IT6级精度，保证装配后整体的同轴度，避免样品位置偏移导致的观测视场跑偏。在实际使用场景中，这类载台常搭配长工作距离物镜使用，整体结构的下沉深度控制在30mm以内，可适配工作距离30mm以上的10倍、20倍、50倍长工作距离物镜，满足不同放大倍率下的观测需求，外缘的多组调节杆采用防滑滚花设计，即使佩戴隔热手套也可完成粗调操作，精调功能通过气路压力的精密调节实现，配合外部的精密调压阀可实现纳米级的位移步进，满足高倍镜下的精细观测需求。
