气体膜驱低温光学传感单元结构设计

　　在低温光学检测、痕量气体分析这类对环境扰动极度敏感的实验场景中，常规的机械驱动调焦、位移结构往往会因为传动摩擦带来的微振动、金属构件低温形变导致的光路偏移，直接影响检测数据的信噪比，甚至让弱光信号完全淹没在噪声里。OptiDAC LT这类气体膜驱动低温光学单元，就是针对这类极端使用场景开发的核心功能部件，从结构设计的底层逻辑上规避了传统机械传动的固有缺陷。

　　从实际使用场景来看，这类光学单元主要配套高灵敏度光谱检测系统、低温真空光学实验平台使用，核心作用是在低温、低压的密闭腔体内，完成光学镜片的微米级位移调整，实现光路对焦、光程微调的功能，全程不会引入金属摩擦产生的微粒污染，也不会因为传动件的间隙带来回程误差。很多做低温光谱、气体吸收池检测的工程人员都有过类似的经历：用步进电机加丝杆的结构调整镜片，低温下润滑脂失效导致卡滞，传动产生的微振动让光电探测器的读数跳变幅度超过有效信号的30%，反复调整安装同轴度也很难解决本质问题，而气体膜驱动的结构刚好从原理上解决了这些痛点。

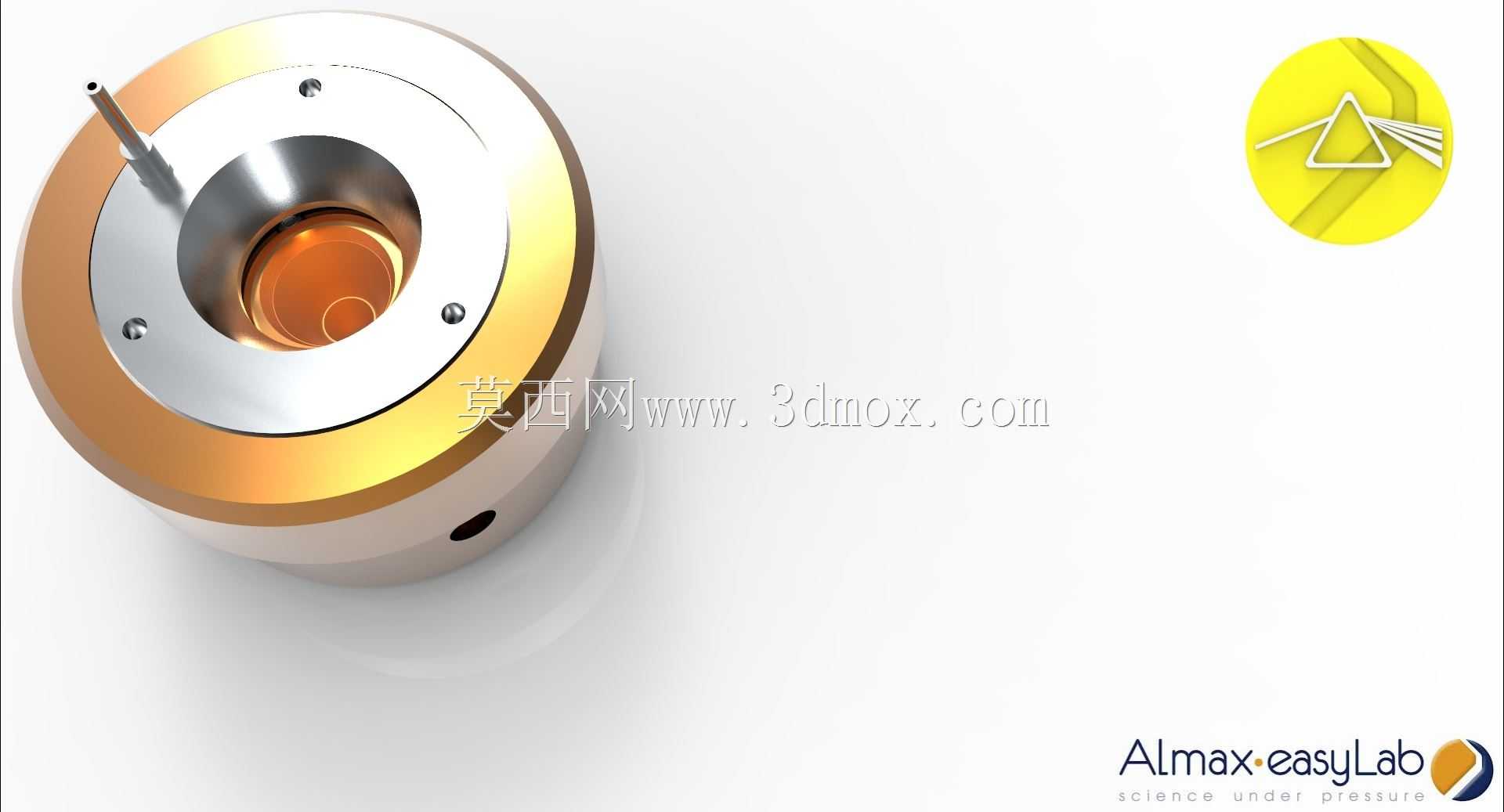

　　该单元的功能特性完全围绕低温低压工况做了针对性设计：驱动部分采用非金属柔性薄膜作为动力传递介质，通过控制腔体内的洁净气体压力变化，推动薄膜产生可控的弹性形变，进而带动固定在薄膜中心的光学镜片做轴向位移，整个驱动过程没有相对滑动的摩擦副，不会产生磨屑污染光学腔室，也不存在传动间隙带来的回程误差。光学腔体部分采用低膨胀合金加工，内壁做了镜面抛光和发黑处理，既可以减少低温下的结构形变，保证光路同轴度稳定，也能降低腔壁的杂散光反射，提升光学检测的信噪比。单元的通光孔位于结构中心，周围均匀分布的安装孔可以直接和标准光学法兰对接，不需要额外做转接工装，适配多数商用低温光学平台的安装接口。

　　从设计思路上看，这款结构完全摒弃了传统机械传动的设计路径，没有采用任何齿轮、丝杆、导轨这类常规传动零件，而是利用柔性薄膜的弹性变形特性实现位移输出，驱动压力和位移量的线性度可以通过薄膜的厚度、材质硬度以及腔体的限位结构做精准标定，在0-0.2MPa的驱动气压下，可以实现0-5mm范围内的连续无级位移调整，位移分辨率可以达到微米级。结构的密封设计全部采用金属密封配合氟橡胶密封圈，既可以满足10^-3Pa级的低压真空使用要求，也能耐受-40℃到80℃的工作温度范围，不会因为温度循环出现密封失效的问题。单元的进出气接口采用侧面布置的微型快插接口，不会占用轴向的光路安装空间，气路连接后不会对单元主体产生额外的应力，避免安装应力导致的光轴偏移。

　　从外形尺寸与安装边界来看，该单元整体为圆柱形结构，主体外径控制在60mm以内，轴向总长度不超过45mm，中心通光孔径为12mm，可以适配直径10mm以内的各类光学镜片安装。安装面采用端面止口定位，止口直径为50mm，配合3个均匀分布的M3安装孔实现固定，安装时只需要保证对接法兰的端面平面度优于0.02mm，就可以满足光路同轴度的安装要求，不需要复杂的调校过程。需要注意的是，该单元的驱动气体必须采用经过过滤的干燥氮气或者洁净压缩空气，避免气体中的水汽、油污在低温下凝结在薄膜或者光学镜片表面，影响光学性能和驱动精度；安装过程中不能用尖锐物体触碰中心的柔性薄膜，一旦薄膜出现划痕或者穿刺损伤，整个驱动单元的密封性能和位移线性度都会完全失效。

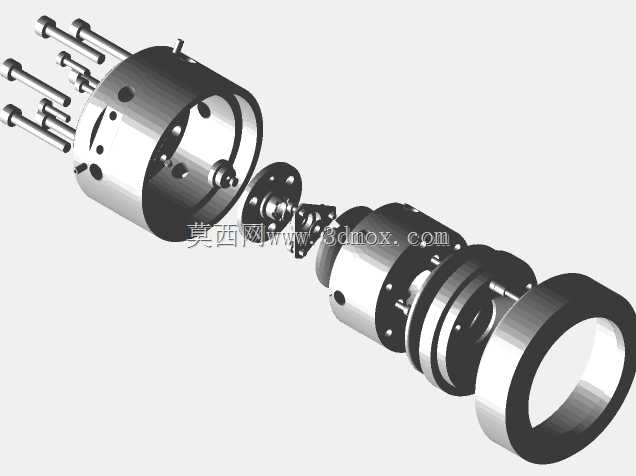

　　在实际的三维建模过程中，需要重点关注柔性薄膜的固定方式和形变限位结构的尺寸公差：薄膜采用压圈压紧固定，压圈的压紧面需要做圆角处理，避免尖锐边缘割伤薄膜；限位结构的行程需要比额定最大驱动位移大0.2mm，防止过压驱动导致薄膜产生塑性变形。光学镜片的安装采用弹性压圈固定，避免刚性压接在低温下因为热胀冷缩导致镜片碎裂，镜片安装座和薄膜中心的连接采用粘接方式，粘接面需要做粗糙化处理，保证低温下粘接强度可靠。整个结构的零件数量不到20个，没有复杂的异形曲面，多数零件都是回转体结构，加工难度低，装配过程不需要特殊工装，适合小批量定制加工使用。
