光学X射线用气膜驱动DAC装置结构

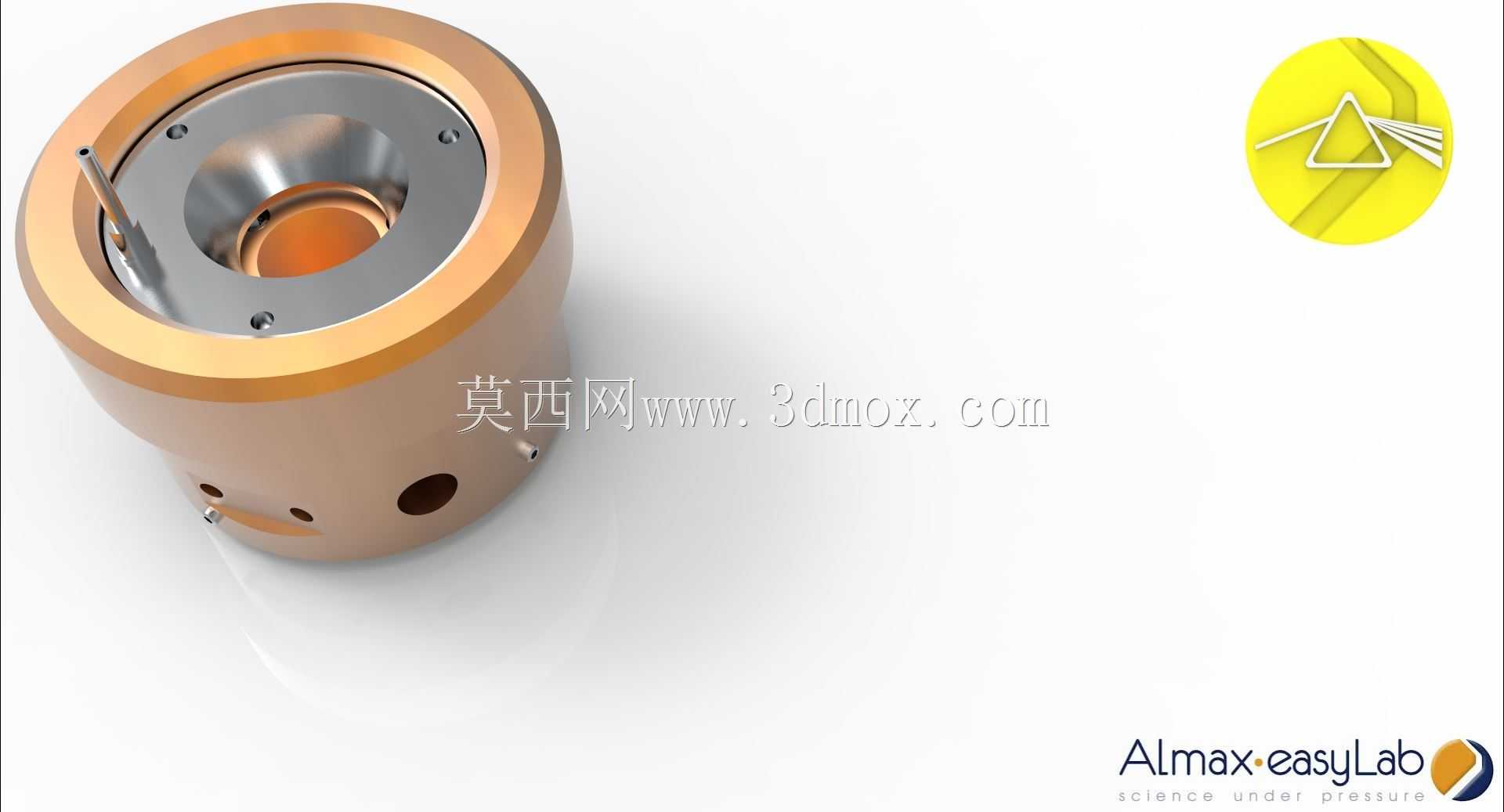

　　在高压物理、材料表征以及同步辐射实验场景中，这类气膜驱动的DAC装置是开展原位光学观测、X射线衍射测试的核心执行部件，区别于传统机械式螺丝加压的金刚石对顶砧结构，气膜驱动的形式能够实现更平稳的压力加载，避免手动加压过程中产生的压力骤变对金刚石压砧造成损伤，同时也能适配远程自动化加压的实验需求，在需要长时间保压、连续变压的原位测试场景中优势十分明显。从结构设计逻辑来看，整个装置采用同轴回转体布局，外层主体采用铜合金材质加工，一方面利用铜合金优异的导温特性，能够快速平衡装置与实验环境的温度差，减少温度波动对压力标定精度的影响，另一方面铜合金的无磁特性也能适配强磁场下的实验测试需求，避免磁性材料对X射线光路、光学观测路径造成干扰。

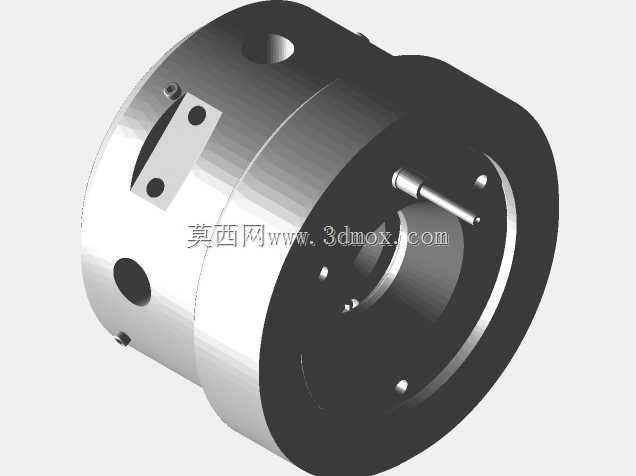

　　装置上部的环形压盖通过周向均布的内六角螺钉与主体连接，压盖内侧加工有定位止口，用于固定金刚石压砧的安装座，保证上下两个金刚石压砧的同轴度控制在微米级范围内，这一精度直接决定了高压腔体内压力场的均匀性，若同轴度偏差过大，不仅会造成压力加载过程中压砧受力不均出现碎裂，还会导致X射线衍射信号出现偏移，影响最终的测试数据准确性。装置侧壁加工的径向小孔分为两类，一类是气膜的进气接口，用于连接外部的精密气压控制回路，通过调节输入气压的大小来控制气膜的膨胀量，进而推动内部的活塞结构实现对金刚石压砧的压力加载，这类接口通常采用标准的气路接头规格，能够直接对接实验室常用的1/16英寸气路管线，无需额外加工转换接头；另一类小孔是布线通道，

　　用于布置压力标定用的红宝石荧光测试光纤、或者样品腔内的温度传感器引线，所有引线通道在装配完成后都会采用环氧树脂进行密封，避免高压实验过程中保护气体或者传压介质出现泄漏。装置下部的安装法兰面加工有定位销孔，能够直接固定在同步辐射光束线的样品台、或者光学显微镜的样品架上，安装边界的尺寸完全适配主流实验设备的样品安装接口，不需要额外设计定制转接板，能够大幅缩短实验前的装置调试周期。气膜结构内置在装置主体的中部腔体内，采用高强度的聚酰亚胺薄膜作为密封膜片，这种薄膜材料不仅具备优异的耐压性能，在0.5MPa的驱动气压下不会出现塑性变形，同时还具备良好的耐辐照性能，长时间暴露在X射线环境下不会出现老化脆裂的问题，膜片的边缘采用金属压圈进行密封，

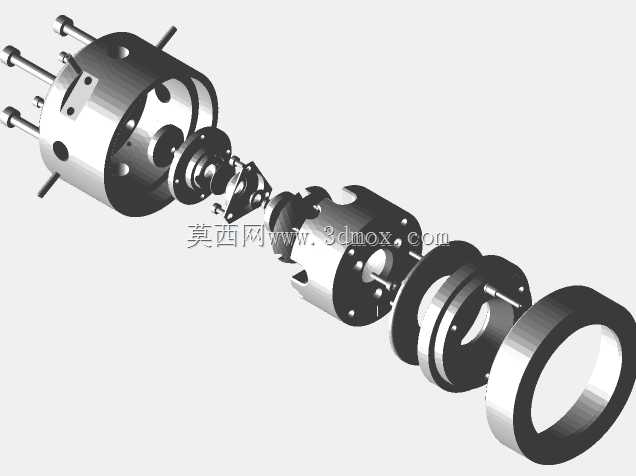

　　密封面加工有环形的密封槽，能够保证在反复充放气的过程中不会出现气压泄漏，维持压力输出的稳定性。在实际使用过程中，这类装置能够实现从常压到上百GPa的连续压力加载，配合外部的气压伺服控制系统，压力控制精度可以达到0.1GPa以内，完全满足高压物理实验中对压力精准调控的需求。装置上部的中心通孔是光学观测与X射线入射的共用通道，通孔内壁做了发黑处理，能够减少环境杂散光对光学观测信号的干扰，同时通孔的直径经过优化设计，在保证结构强度的前提下尽可能扩大通光口径，既能够满足大数值孔径光学镜头的观测需求，也能让大光斑尺寸的X射线顺利通过到达样品腔位置。在结构设计的细节上，装置内部的活塞运动副采用了间隙配合的设计，配合间隙控制在几微米的范围内，既能够保证活塞在气膜推动下顺畅移动，不会出现卡滞的问题，又能避免间隙过大导致活塞出现倾斜，影响上下压砧的对中精度，活塞与主体之间还设计有排气槽，避免活塞运动过程中腔体内出现憋压的问题，影响压力加载的线性度。这类装置的整体外形尺寸控制在直径几十毫米、高度几十毫米的范围内，整体重量较轻，不会对高精度样品台的运动负载造成额外负担，同时紧凑的结构也能适配低温恒温器、高温加热台等多种原位实验附件的安装空间要求，不需要对原有实验设备进行大规模改造就可以直接集成使用。
