2020挤压V形槽工业铝型材结构

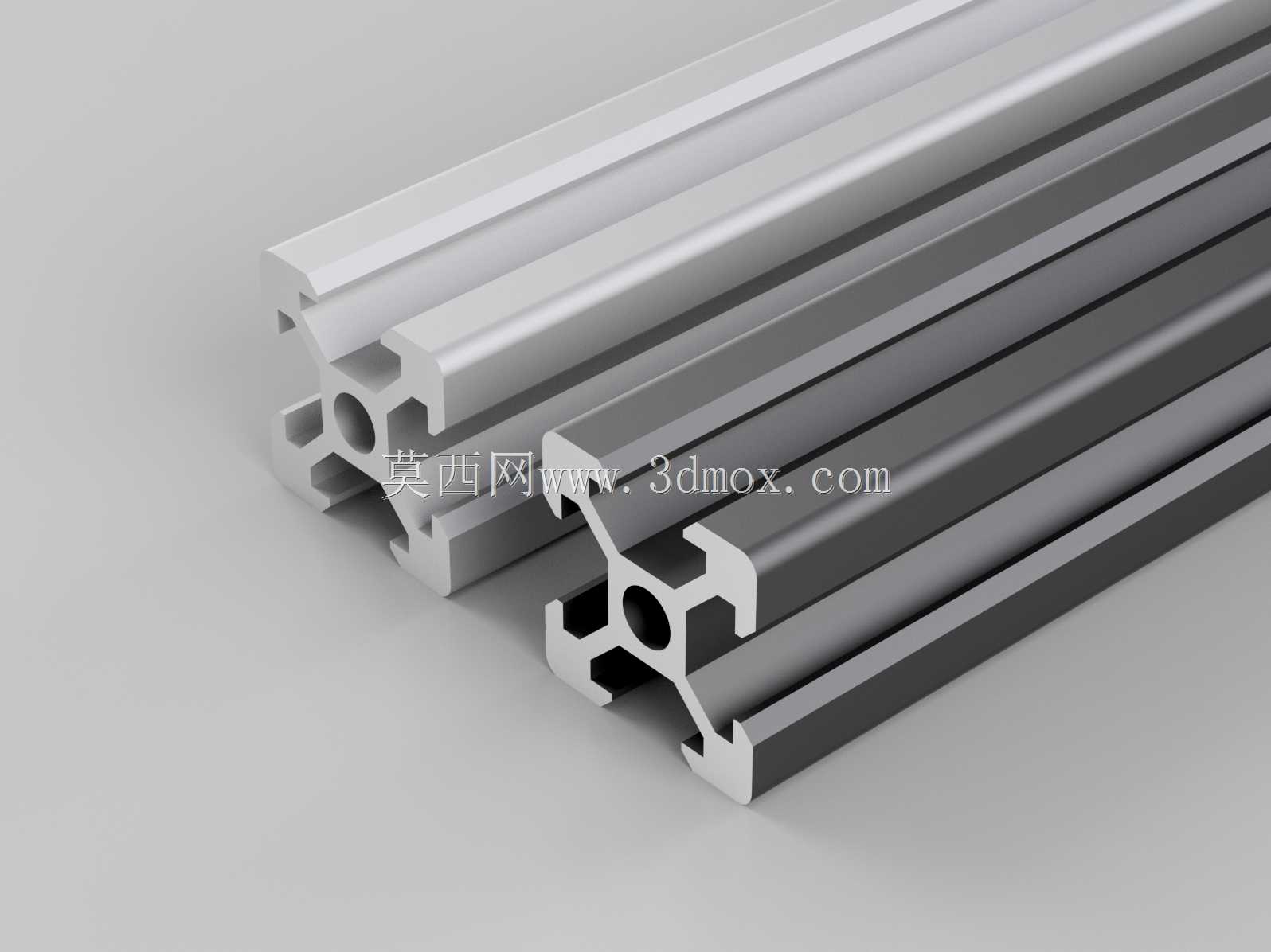

　　在非标自动化设备的机架搭建、3D打印机运动框架、小型检测设备的支撑结构设计中，2020规格的V形槽挤压铝型材是应用频次极高的基础构件，这类型材的截面设计直接决定了整套框架的装配效率、负载能力与后期改造成本。从截面结构来看，这款2020挤压型材采用20mm×20mm的正方形外轮廓基准，四个侧边均设计有标准V形导向槽，槽口的角度、深度与槽内定位台阶的尺寸完全匹配通用V型滚轮、滑块连接件的安装公差，不需要额外加工安装面，仅靠配套的T型螺母、角件、端盖等标准配件就能完成快速拼接，大幅减少现场机加工的工作量。

　　型材的中心位置设计有贯通的圆形安装孔，既可以用于穿设设备内部的线缆、气路软管，实现管线内置，避免外露管线被剐蹭损坏，也能配合内六角螺栓实现长距离型材的对接拼接，保证拼接后的直线度误差控制在每米0.2mm以内，满足普通传动场景的精度要求。四个边角的位置预留了标准的端盖安装卡槽，装配完成后可以扣入塑料端盖，既能够遮挡型材端部的锐边，避免操作人员被划伤，也能防止灰尘、切削液进入型材槽内，后期维护时只需要撬开端盖就能调整槽内的螺母位置，不需要完全拆解框架。

　　从实际选型的角度出发，这款V形槽铝型材的单米重量控制在合理区间，既保证了足够的结构刚性，又不会过度增加整套设备的自重，在桌面级3D打印机的应用场景中，V形槽可以直接作为运动轴的导向轨道使用，配合配套的POM材质V型滚轮，不需要额外加装线性导轨就能实现平稳的直线运动，能够有效降低设备的整体制造成本，同时V形槽的自排屑特性可以让打印过程中产生的少量碎屑自然从槽内滑落，不会出现碎屑卡滞滚轮的问题，大幅降低设备的日常维护频率。

　　在小型自动化检测设备的框架搭建中，这款型材的槽道可以灵活安装传感器安装座、拖链固定架、亚克力门板的固定件，后期如果需要调整设备内部元件的位置，只需要松开T型螺母的螺栓就能滑动调整安装位置，不需要重新打孔攻丝，对于需要频繁迭代结构的实验类设备、小批量定制设备来说，这种可灵活调整的特性能够大幅缩短设备的改造成本与周期。型材的挤压成型过程中，截面的壁厚经过优化设计，在保证槽口受力强度的前提下，尽可能减少了不必要的材料冗余，既控制了型材的采购成本，也保证了型材在受到侧向冲击时不会出现槽口变形的问题，常规工况下的静态负载能力完全满足小型设备的支撑需求。

　　设计这类型材的三维模型时，需要重点保证各个槽位的尺寸公差与通用配件完全匹配，尤其是V形槽的角度、槽口宽度、中心孔的同轴度，还有各个安装台阶的位置尺寸，一旦尺寸出现偏差，就会出现标准配件装不进去、拼接后框架歪斜、滚轮运动卡滞等问题。建模过程中需要先绘制截面的二维草图，完全按照实际挤压的截面轮廓进行绘制，避免出现多余的尖角或者壁厚不均的问题，因为挤压成型过程中壁厚不均会导致型材冷却后出现弯曲变形，直接影响最终的成品直线度。另外，模型中需要预留出标准配件的安装间隙，比如角件连接的位置要考虑角件的圆角避让，T型螺母的槽道尺寸要保证螺母能够顺利滑入，同时不会出现转动松脱的问题。

　　在不同的应用场景下，这款型材可以根据实际需求选择银色阳极氧化或者黑色电泳的表面处理，银色氧化的型材成本更低，常规工业设备场景使用足够，黑色电泳的型材表面更耐磨，外观质感更好，多用于桌面级设备、展示类设备的框架搭建。安装过程中需要注意，拼接长框架时要保证型材的端面切割垂直度，否则拼接后会出现框架扭曲的问题，紧固连接螺栓时要按照对角顺序逐步拧紧，避免单侧受力过大导致型材出现弯曲变形。如果是用于运动导向的场景，安装时需要配合百分表对型材的直线度进行校准，保证两根平行型材的平行度误差在允许范围内，避免运动过程中出现卡顿或者磨损加剧的问题。
