在工业称重、力值检测场景里,这类轮辐结构的测力元件是压向载荷检测的核心部件,日常接触到的料仓称重、压机压力闭环、装配压装力检测、平台秤重载点位,都能见到这类结构的身影。不同于柱式传感器容易受偏载影响的短板,轮辐式的结构从设计根源上就兼顾了抗偏载、抗侧向力的能力,哪怕加载点存在一定范围的偏移,也能保证输出信号的线性度,这也是它在工业现场被广泛选用的核心原因。

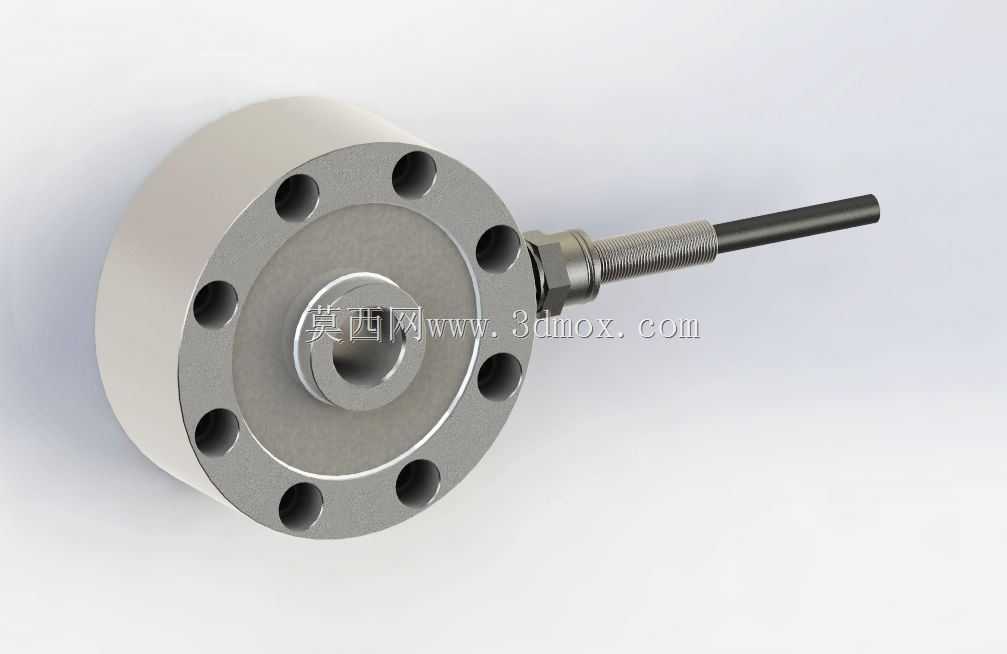

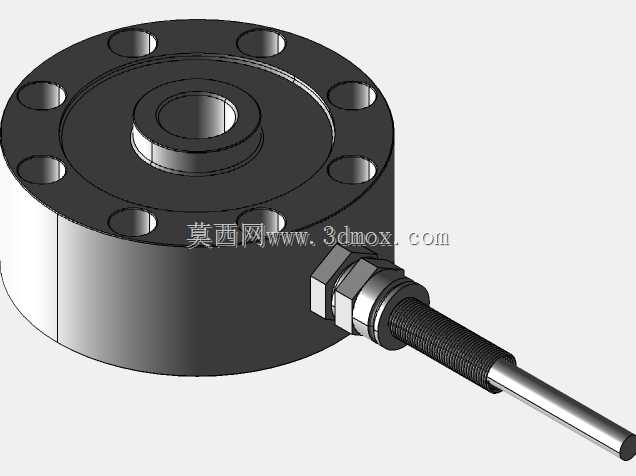

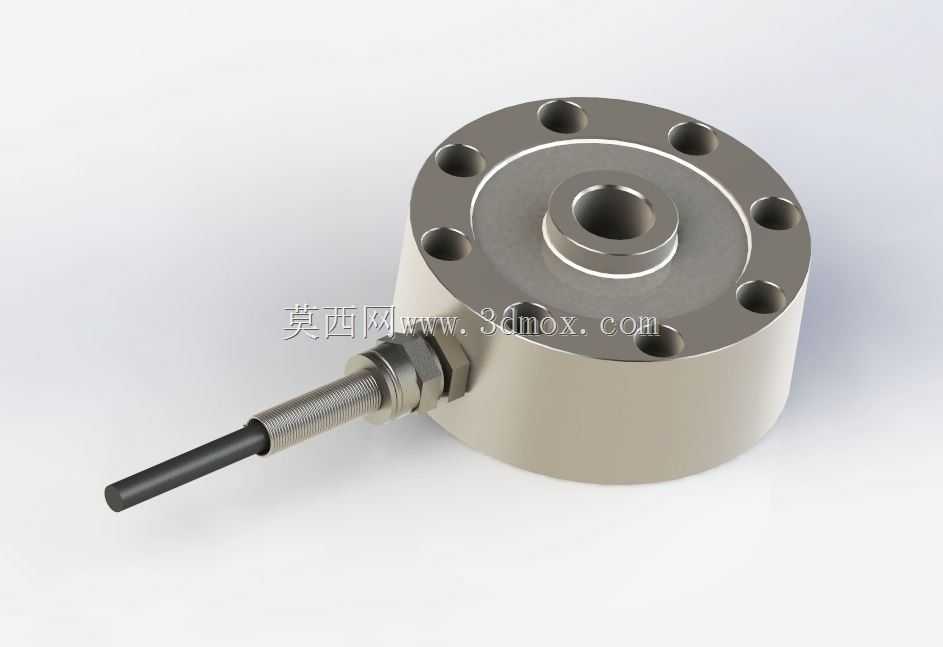

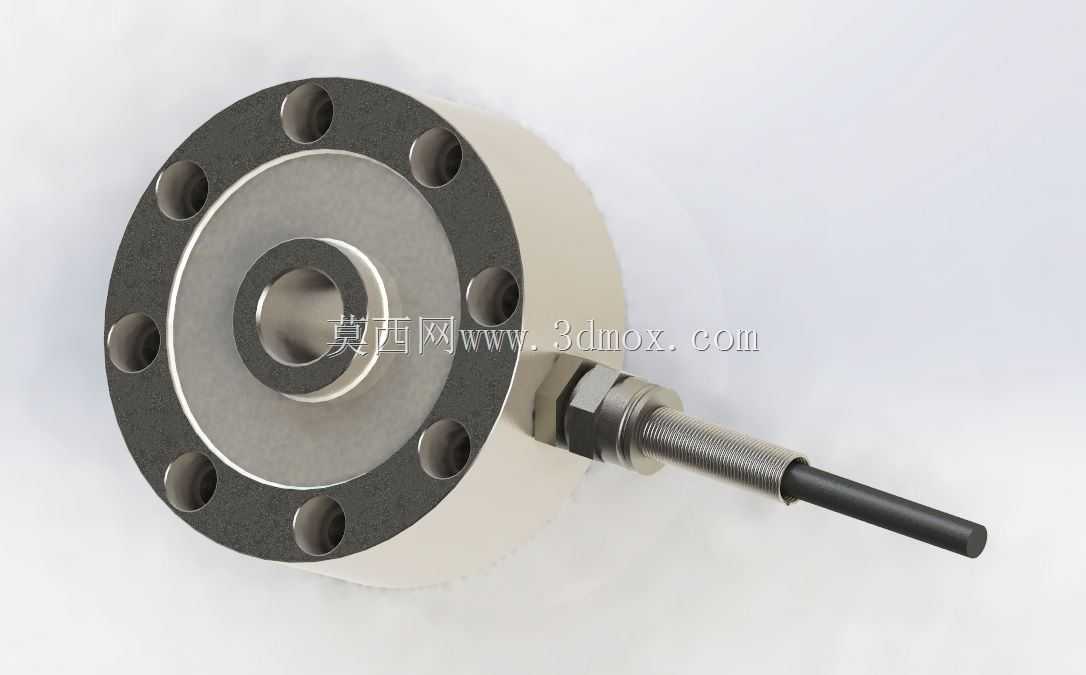

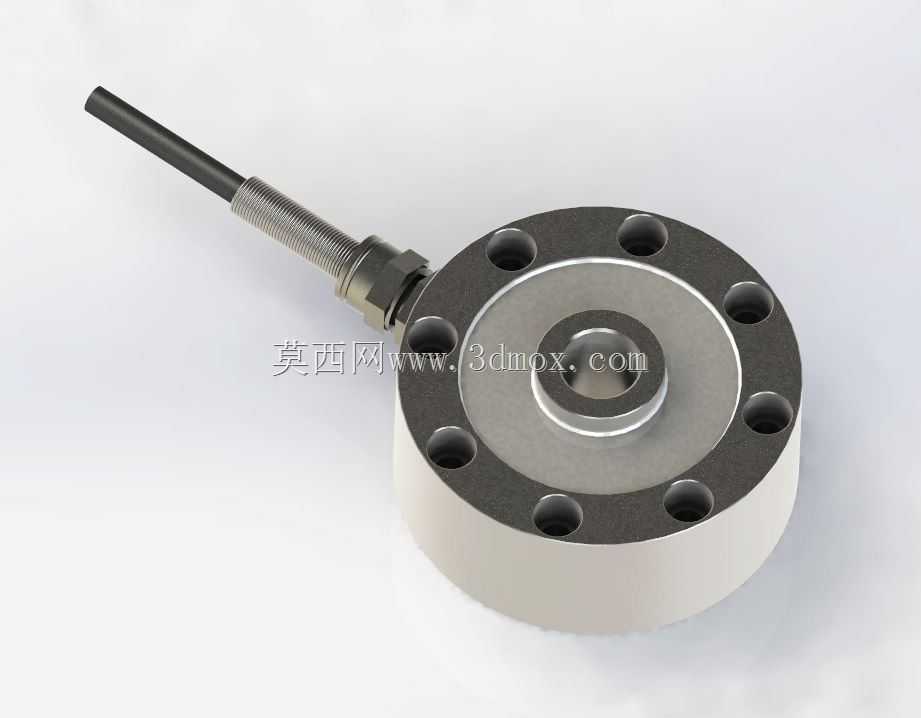

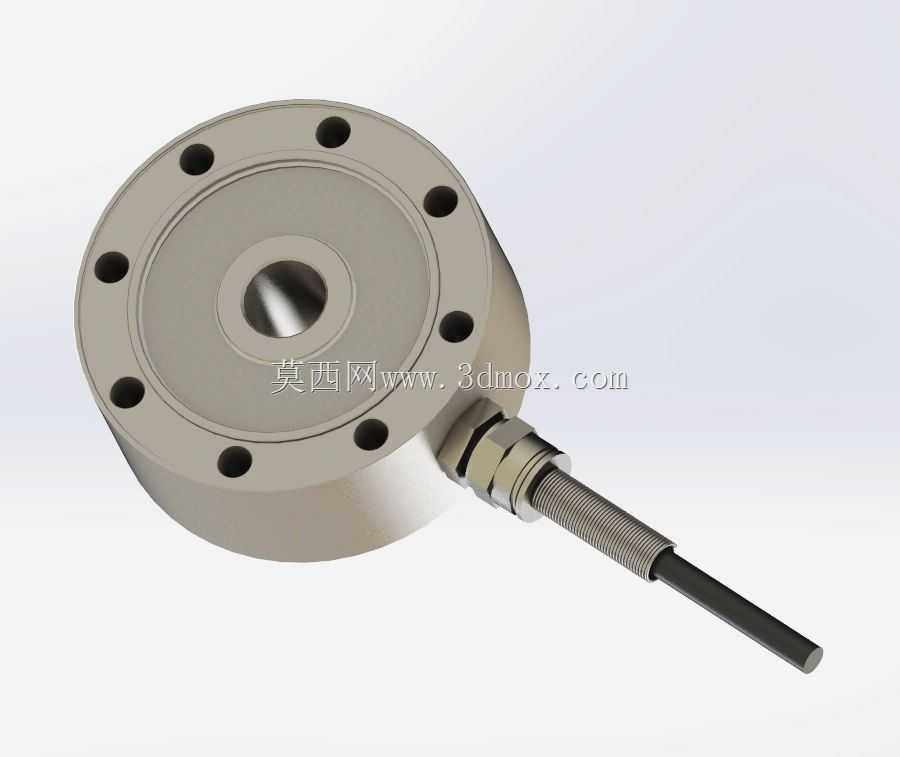

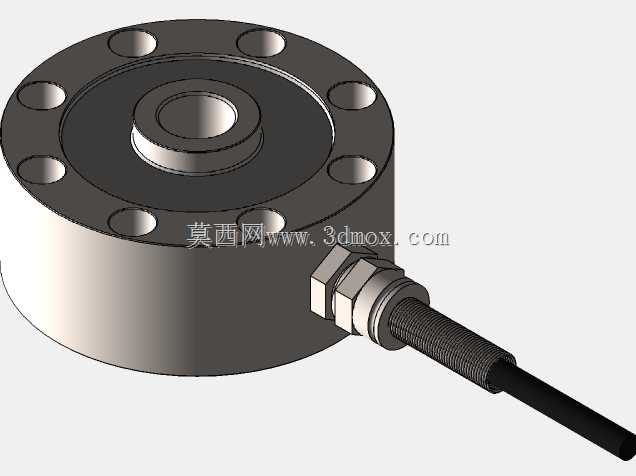

从结构设计逻辑来看,整体采用圆盘式主体布局,外圈均匀分布8个安装通孔,用来将传感器本体固定在设备基座或者安装底板上,中心位置的凸台螺纹孔是载荷加载端,外部压头或者被测载荷的施力部件直接作用在这个中心区域,内部的弹性体采用轮辐式应变梁布局,应变片贴附在辐梁的应变敏感区域,当中心受压缩载荷时,辐梁产生规律的微变形,通过应变片的电阻变化转化为可采集的电信号,完成力值到电信号的转换。出线端采用侧置的防水接头搭配金属护套线缆,避免线缆在设备运行过程中被拉扯、磨损,同时能适配工业现场多粉尘、少量切削液飞溅的使用环境,不需要额外做复杂的防护结构就能满足常规车间的使用要求。
做三维建模的时候,首先要确认安装边界:外圈安装孔的分布圆直径、单个安装孔的孔径,直接决定了配套安装法兰的尺寸,中心加载凸台的突出高度、螺纹规格,要和配套的压头、传力部件做尺寸匹配,避免出现加载点偏移、接触面贴合不严的问题。传感器本体的整体厚度要提前核算,在做设备布局的时候预留足够的安装空间,尤其是上下加载面的平行度公差,建模时要标注清楚,安装时如果上下接触面平行度超差,会直接导致测量值出现非线性偏差,甚至损坏内部弹性体。
实际选型应用的时候,这类结构的传感器覆盖50kg到1000kg的量程段,小量程款可以用在小型压装设备、精密装配工位的力值检测,大量程款可以适配小型平台秤、料罐支脚称重、试验机力值检测等场景。设计配套安装结构时,要注意在传感器上下加载端预留一定的挠度空间,不能让传感器本体除了加载面和安装面之外的部位接触周边结构,避免附加力影响测量精度。另外,这类传感器的抗侧向力能力虽然优于柱式结构,但安装时还是要尽量保证载荷方向和传感器轴线重合,长期承受过大侧向力会导致弹性体产生不可逆的塑性变形,直接造成传感器零点漂移、精度失效。
建模过程中,弹性体部分的细节要重点还原:辐梁的厚度、过渡圆角的尺寸直接决定了传感器的量程和过载能力,哪怕是做装配示意模型,也要把这些结构特征做准确,方便后续做设备干涉检查、安装模拟。外圈的安装孔要做沉头设计的还原,实际安装时螺栓要完全沉入沉孔内,不能突出传感器上表面,否则会导致加载面无法完全贴合,影响测量精度。出线端的接头要预留线缆弯折的空间,避免设备运行时线缆被弯折角度过大导致内部线芯断裂。
在不同的应用场景里,这类传感器的配套结构也有区别:用在料仓称重的时候,通常会在上下端搭配万向压头,抵消料仓进料、出料时产生的结构晃动带来的侧向力;用在压装设备上的时候,会在加载端搭配硬度更高的承压垫,避免长期压装导致接触面压溃变形;用在平台秤上的时候,会搭配防倾覆的安装支架,避免平台受侧向冲击力时传感器被剪切损坏。这些配套结构的设计,都要基于传感器本身的外形尺寸来做适配,所以准确的三维模型能大幅减少后续结构设计的反复修改,提前规避安装干涉、尺寸不匹配的问题。
