控制柜墙面翻盖式工业套接字

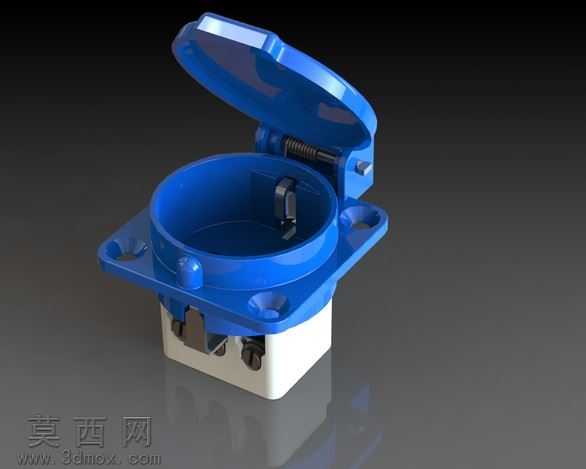

本模型为适配墙面安装、控制柜使用的翻盖式工业套接字，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业接插件的实际生产尺寸规范，所有特征均保留可编辑参数，方便后续根据不同接线规格、安装场景调整尺寸参数。模型完成后通过Keyshot进行渲染，上翻盖与底座主体赋予蓝色工程塑料材质，模拟实际产品中PA66加纤阻燃塑料的哑光磨砂质感，下部接线基座赋予米白色绝缘塑料材质，内部导电接触件赋予金属镀锌材质，弹簧部件赋予弹簧钢金属质感，渲染时采用柔和的侧上方打光，清晰呈现产品的结构层次与材质区分，还原工业配件的真实视觉效果。结构设计上，该套接字采用带弹簧复位的翻盖结构，翻盖通过转轴与底座连接，内置复位弹簧可在插头拔出后自动闭合翻盖，实现闲置状态下的防尘防水防护；底座带有方形法兰安装边，预留四个安装孔位，可通过螺丝直接固定在墙面或控制柜柜体表面；底座内部设置有卡扣式接触件安装位，下部基座预留接线端子空间，可实现线缆的快速接入与固定，整体结构紧凑，防护性能优异，适配工业场景下的电源连接需求。设计过程中优先考虑工业场景的使用可靠性，翻盖与底座的配合处设置有密封贴合面，闭合后可阻挡灰尘与飞溅液体进入接触腔；安装法兰的孔位间距符合通用电气安装规范，可适配标准的墙面暗装盒与控制柜预留开孔；内部接触件的布局参考通用工业插座的间距标准，可适配对应规格的工业插头，避免出现插合干涉的问题。模型完整还原了产品的所有细节特征，包括翻盖表面的防滑凸起、底座侧面的卡扣结构、下部基座的接线让位槽，所有装配关系均按照实际产品的装配逻辑添加配合约束，可直接用于装配验证、工程出图以及3D打印样件验证，能够为工业接插件的设计优化、教学演示提供精准的三维数字模型支撑。
