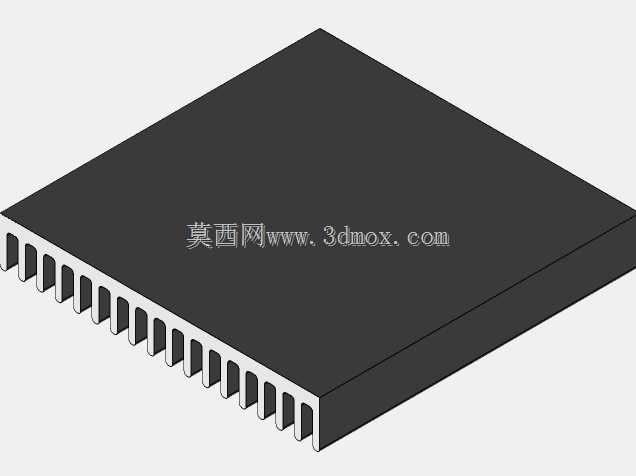

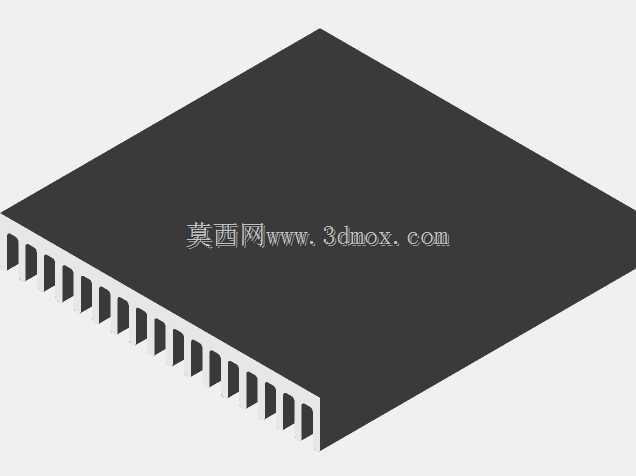

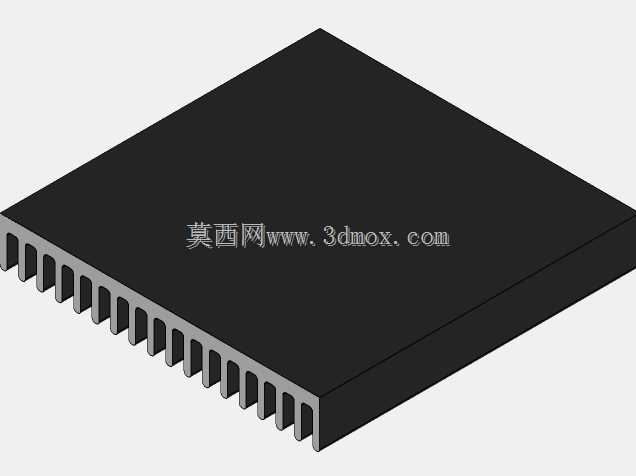

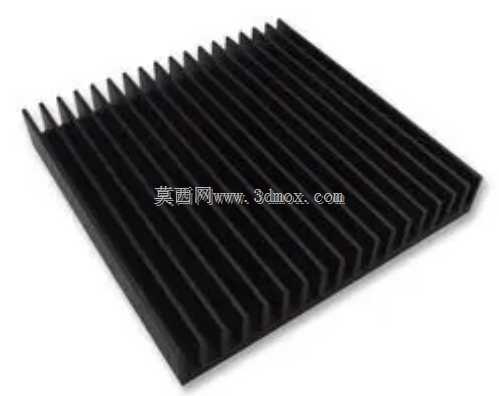

费希尔矩形铝制电子散热片结构模型

　　在电子设备热设计环节，散热结构的选型与建模直接决定了功率器件的长期运行稳定性，这款铝制梳齿型散热片，是面向中小功率发热元件开发的被动散热构件，日常在工业传感器驱动板、嵌入式工控模块、小功率电源模组这类安装空间紧凑、热耗散密度中等的场景中应用十分广泛。不同于带主动风扇的散热方案，这类纯被动铝挤散热片没有运动部件，不存在积灰、轴承磨损、运行噪音的问题，在对可靠性要求严苛的工业现场、户外密闭设备舱内，往往是结构工程师做热设计的首选方案。从结构设计逻辑来看，这款散热片采用等距直齿梳状构型，是铝挤工艺下成本与散热效率平衡的最优选择之一：等截面的直翅片可以通过标准铝挤模具一次成型，不需要后续二次切削加工就能获得规整的散热齿形，

　　基底部分保持完整平面度，能够和发热元件的安装面实现充分贴合，减少接触热阻。建模过程中对翅片壁厚做了工程化简化，没有复刻实际生产中铝挤件的拔模斜度与微小圆角，而是保留了垂直直壁的核心特征，这种简化处理完全适配整机装配阶段的干涉检查需求——毕竟在做整机布局时，工程师不需要关注散热片表面的微米级加工纹理，只需要确认安装边界、翅片与周边元器件的安全间隙是否满足要求，过度还原工艺细节反而会占用不必要的模型算力，拖慢大型装配体的打开与运算速度。从安装边界来看，这款散热片的基底外形为规整正方形，安装时不需要做复杂的定位工装，既可以通过导热胶直接粘接在TO封装功率管、贴片功率模块的表面，也可以在基底四角加工安装孔，

　　通过螺丝配合绝缘垫圈固定在PCB板的预设位置，翅片的延伸方向需要顺着设备内部的自然对流风道方向布置，让热空气能够顺着齿槽顺畅上升排出，避免出现气流滞止的死区。实际选型应用中，这类铝挤散热片的热阻参数和翅片高度、齿间距直接相关，齿间距过小会阻碍自然对流的气流流通，反而会降低整体散热效率，齿间距过大则会减少有效散热面积，无法充分利用有限的安装空间；这款散热片的齿间距经过优化，在自然对流条件下能够让空气在齿槽内形成稳定的层流换热，不会因为齿壁过近产生气流拖拽效应，15mm的总厚度也适配多数紧凑型电子设备的内部空间余量，不会因为散热片突出过高影响设备外壳的装配。在做整机三维布局时，工程师需要特别注意散热片上方的预留空间，

　　不能在翅片正上方布置走线槽、其他板卡等遮挡构件，否则会阻断热空气的上升路径，导致散热效率大幅下降；同时散热片的安装基底和发热元件之间，需要根据绝缘要求选择合适厚度的导热界面材料，建模时可以预留0.1-0.2mm的间隙用来填充导热垫或者导热硅脂，避免装配时出现过盈挤压导致元件损坏的问题。不同于定制化的铲齿、压铸散热片，这类标准规格的铝挤散热片供应链成熟，采购周期短，成本优势明显，在小批量设备开发、原型机验证阶段，工程师往往会优先选用这类标准件做热设计验证，通过实测温度数据再判断是否需要定制特殊规格的散热结构，能够大幅缩短产品的开发周期，减少开模带来的前期成本投入。建模时保留的核心装配特征，能够让结构工程师在设计阶段就完成虚拟装配校验，提前规避散热片和周边接插件、结构件的干涉问题，不需要等到实物打样阶段才发现布局冲突，有效减少设计迭代次数。
