五叶曲面螺旋桨式流体推进装置结构设计

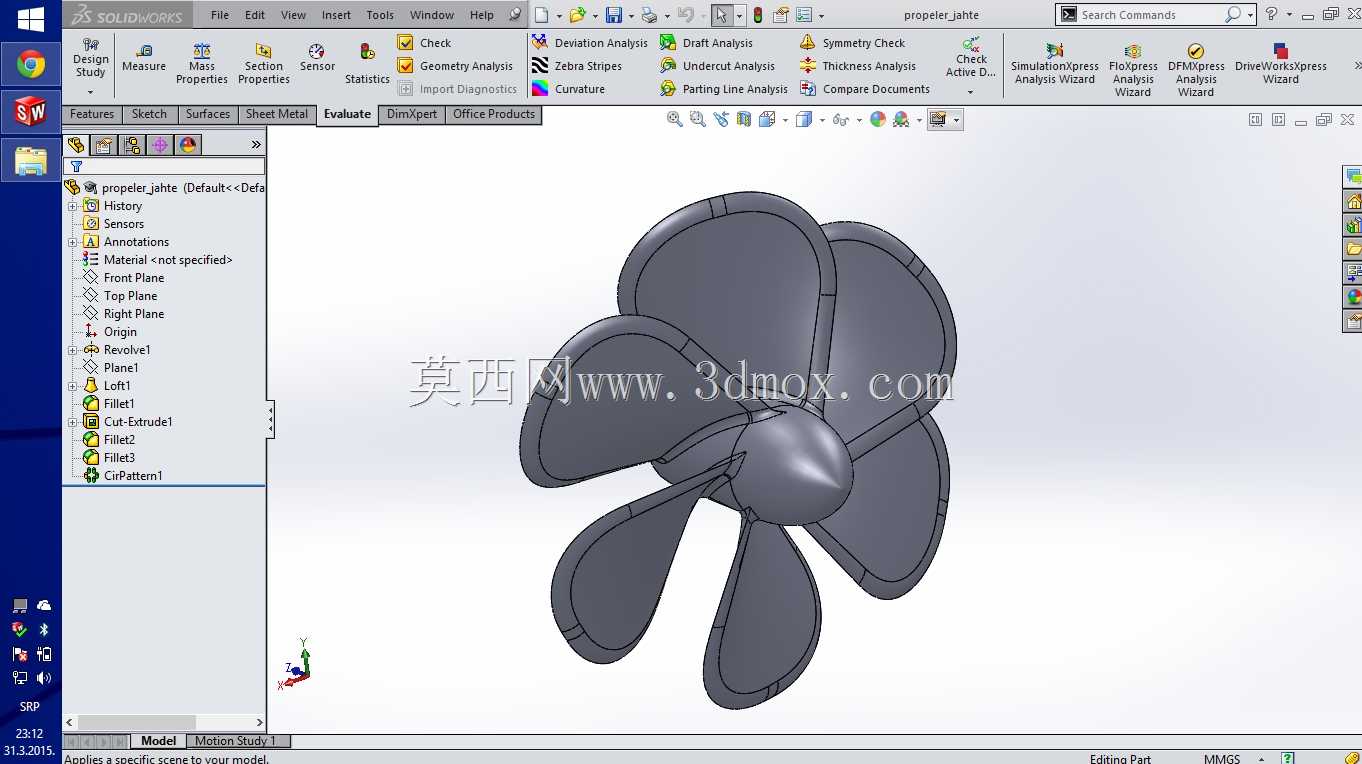

　　这款五叶曲面推进装置的建模过程，最先要敲定的是桨叶的曲面曲率参数，毕竟推进效率的核心就在于桨叶与流体的接触角度。实际应用场景里，这类推进结构不光能用到小型无人船的水下推进单元，还能适配低速管道流体增压、小型水景造流设备的动力输出端，不同场景下的安装边界差异不小，做结构设计的时候得提前留好适配余量。

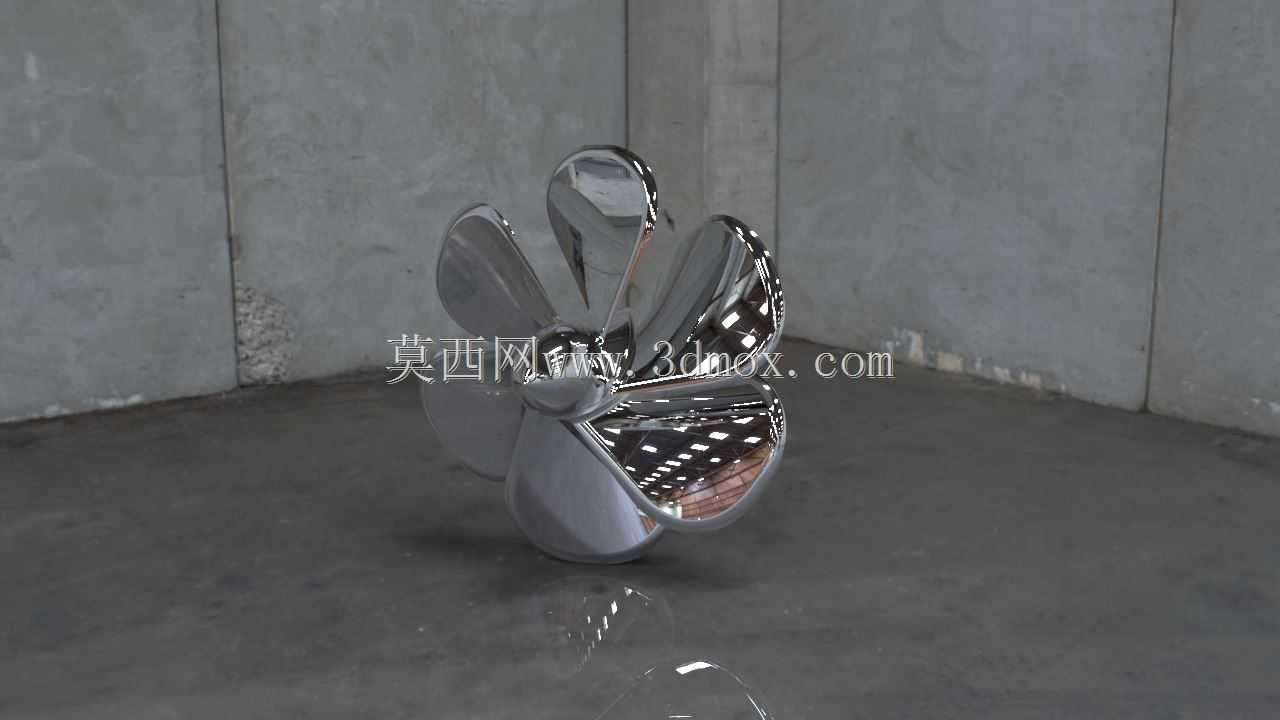

　　先说实际使用中的功能特性，五叶结构相比常见的三叶、四叶桨，运转时的流体脉动更小，输出推力更线性，不会出现低转速下的推力顿挫问题，适合对运行平稳性有要求的小型载具或者流体输送场景。桨叶前缘做了圆弧过渡处理，不是尖锐切边，这是考虑到实际运转时如果卷入细小杂物，圆弧前缘能降低桨叶卡滞、崩边的概率，日常维护的时候也能减少锐边划伤的风险。桨毂部分采用了流线型整流帽结构，和桨叶根部做了顺滑的曲面衔接，没有突兀的台阶，这部分设计是为了减少桨毂位置的紊流产生，降低运转时的流体阻力，同时也能避免杂物缠绕在桨叶与桨毂的连接位置。

　　设计思路上，没有采用等螺距的桨叶设计，而是从叶根到叶梢做了渐变螺距处理，叶根位置的螺距更小，能适配桨毂附近较低的流体流速，叶梢位置螺距更大，充分利用外缘更高的线速度提升推力输出，这种变螺距设计虽然建模时曲面放样的难度更高，但实际运转效率比等螺距桨高8%到12%左右，是经过多次流体仿真验证的参数选择。桨叶的厚度也是渐变的，叶根位置厚度最大，保证和桨毂连接的结构强度，能承受推力输出时的弯曲载荷，越往叶梢位置厚度越薄，减少桨叶自身的转动惯量，降低驱动电机的启动负载。

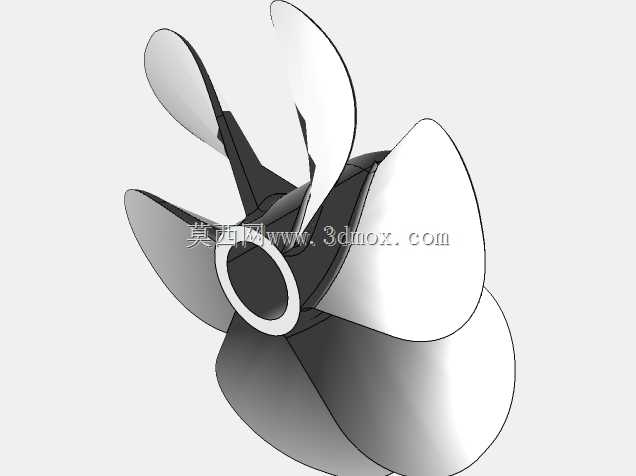

　　安装边界方面，桨毂中心设计了标准的D型轴孔，适配常见的小型驱动电机输出轴，轴孔深度和桨毂长度匹配，安装时不需要额外加过长的轴套，只要在轴端加一个锁紧螺母就能完成固定，拆装维护很方便。整体的径向尺寸控制得比较紧凑，五叶展开后的最大直径适合安装在直径比桨径大15%以上的导流罩或者流道内，要是用在开式水域的推进场景，安装位置要和船体或者设备外壳保持至少10%桨径的间隙，避免桨叶旋转时触碰壳体，同时减少壁面效应对推进效率的影响。轴向尺寸上，整流帽前端到桨毂后端的长度较短，不会占用过多的轴向安装空间，适合安装空间局促的小型设备内部。

　　建模的时候特意把桨叶的曲面做了G2连续处理，不光是外观顺滑，更重要的是曲面连续能保证流体流过桨叶表面时不会出现边界层分离，减少运转时的噪音和振动。每片桨叶之间的角度误差控制在0.5度以内，做圆周阵列的时候完全对称，避免高速旋转时出现动不平衡问题，要是动平衡没做好，长时间运转会导致驱动电机的轴承磨损加快，还会传导振动到整个设备结构上，影响设备的整体使用寿命。另外桨叶根部和桨毂的连接位置做了小圆弧倒角过渡，减少应力集中，就算遇到突发的负载冲击，也不容易在连接位置出现断裂问题。

　　实际选型的时候，要根据需要的推力大小匹配对应的驱动转速，这款推进结构的最佳工作转速区间在每分钟800转到1500转，转速过高的话叶梢位置会出现空化现象，不光推进效率下降，还会对桨叶表面产生气蚀损伤，缩短使用寿命。如果用在有腐蚀性的流体环境里，只要在建模的基础上调整对应材质的参数，比如换成耐腐蚀的不锈钢或者工程塑料材质，不需要改动整体结构就能直接适配，结构的通用性很强。
