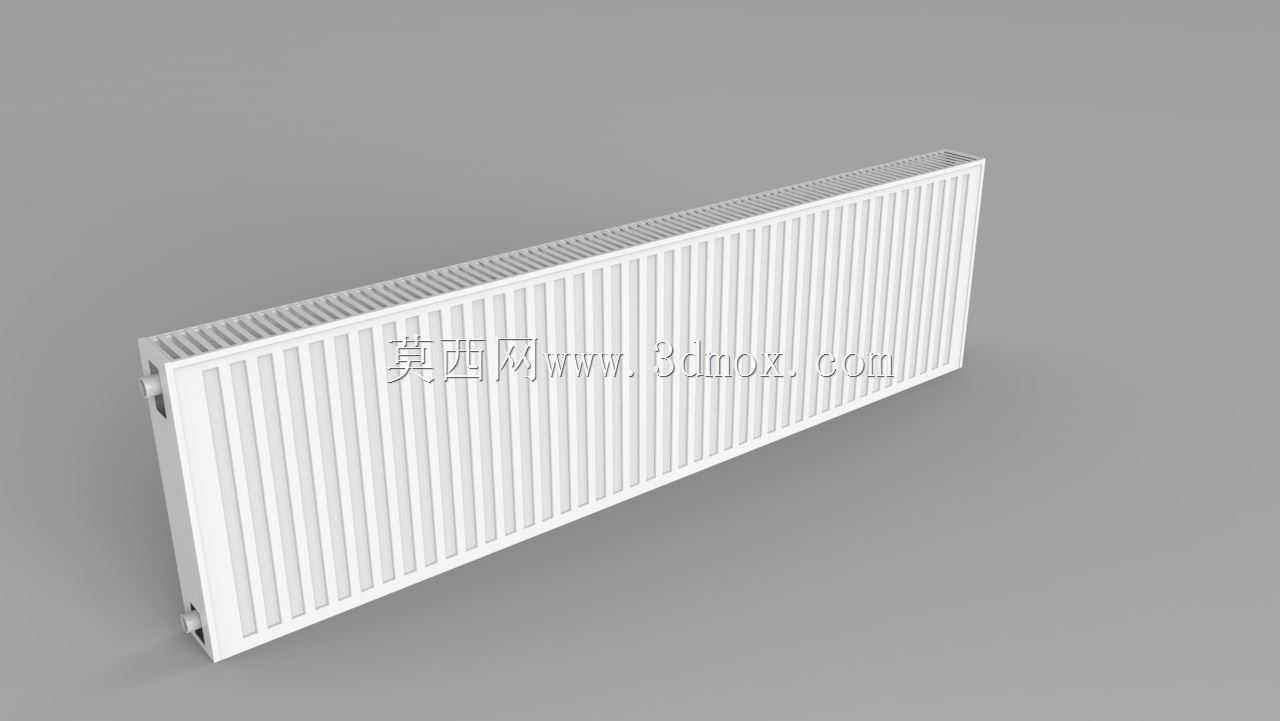

家用壁挂式钢制板型采暖散热装置

　　在民用住宅、小型商用办公空间的集中供暖或独立壁挂炉采暖系统中，这类板型钢制散热装置是末端热交换的核心部件，承担着将热媒携带的热量传递到室内空气、维持空间设定温度的作用。不同于传统柱式散热器，板型结构的水容量更小，热响应速度更快，在间歇供暖的场景下，升温速率比传统铸铁散热器高出40%左右，更适合分户计量、自主控温的采暖使用需求。

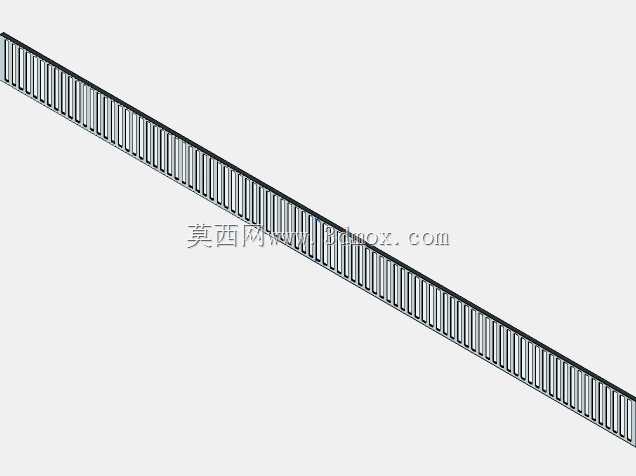

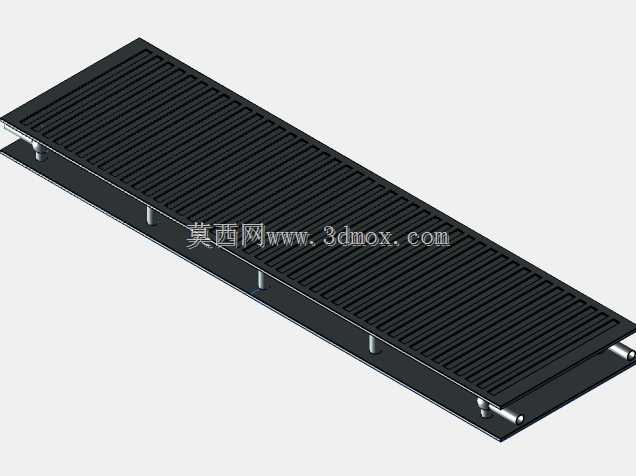

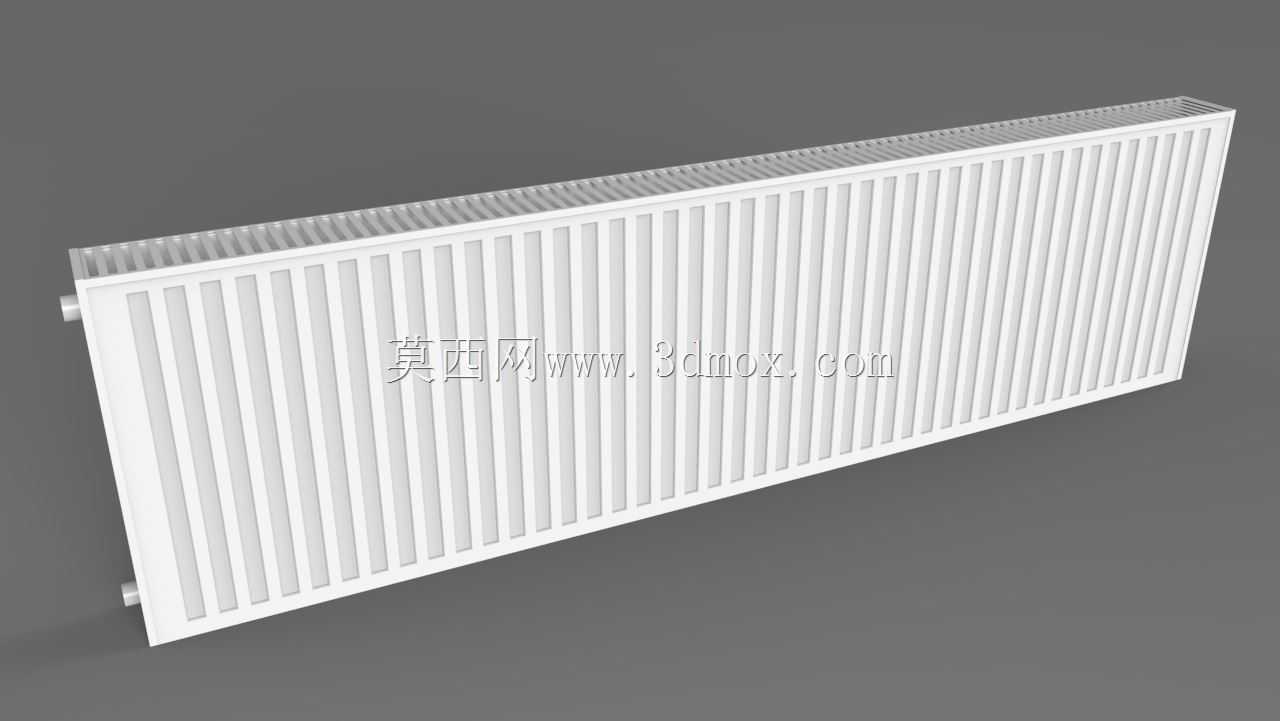

　　从结构设计逻辑来看，这款散热装置采用单片冷轧钢板冲压成型的流道结构，流道采用等间距平行排布设计，相邻流道之间的间距经过热工仿真优化，既保证热媒在流道内的流动阻力处于合理区间，不会额外增加循环泵的输出负载，又能让钢板表面的温度分布均匀度控制在±2℃以内，避免出现局部过热或者散热死角的问题。散热片的正面采用平整的竖向压筋结构，一方面是增强钢板的结构刚度，避免长期承受供暖系统水压出现板面鼓胀变形，另一方面竖向的凹槽结构可以增加板面与空气的接触面积，同时引导被加热的空气沿竖向自然对流，强化自然对流换热的效率，不需要额外搭配风机就能实现良好的热量扩散效果。

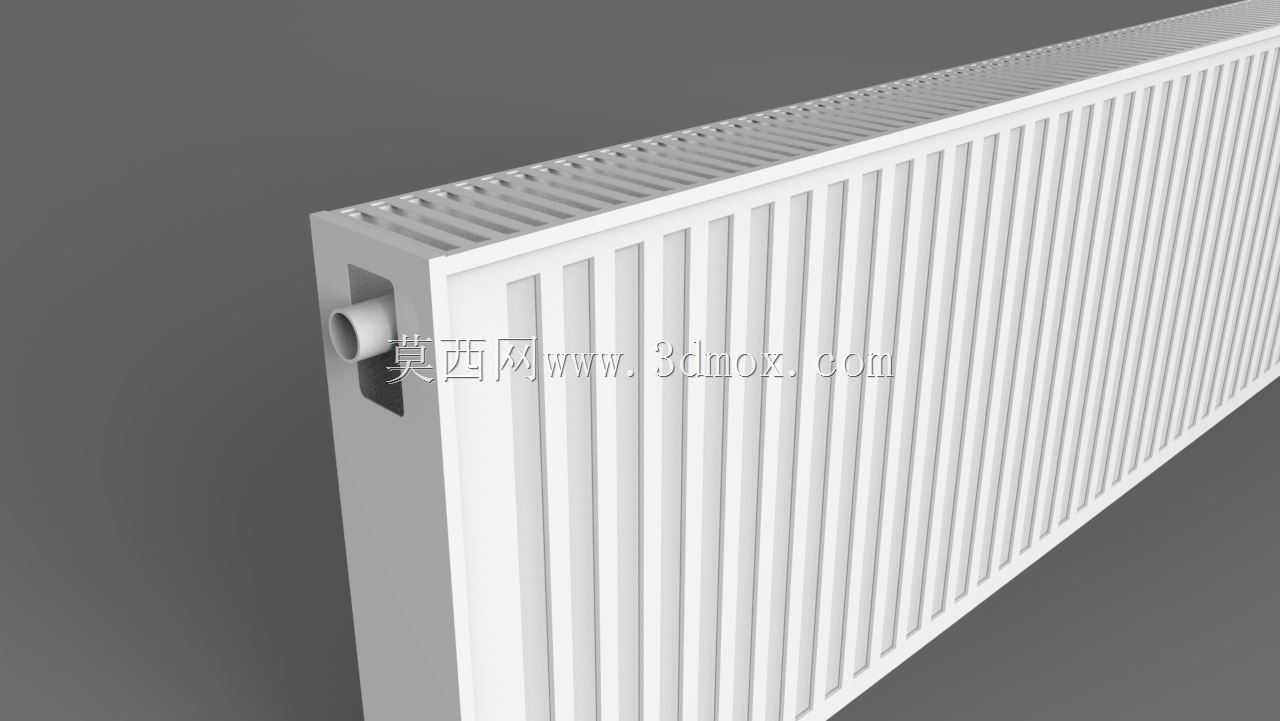

　　在安装边界的设计上，这款散热装置的背部预留了标准的壁挂安装挂点，挂点的位置间距符合国内采暖行业的通用安装规范，适配市面上绝大多数的壁挂安装支架，不需要在现场进行额外的打孔改位。装置的进出水接口设置在侧面下部位置，接口规格采用国内采暖系统通用的管径标准，既可以适配同侧上进下出的连接方式，也支持异侧下进下出的管路排布，能够匹配不同户型的管路走向设计，减少现场安装的管路改造成本。装置的整体厚度控制在常规壁挂安装的安全尺寸范围内，安装完成后突出墙面的距离不会占用过多的室内活动空间，同时预留了足够的空气对流间隙，保证背部的空气流通顺畅，不会因为贴墙过近导致散热效率下降。

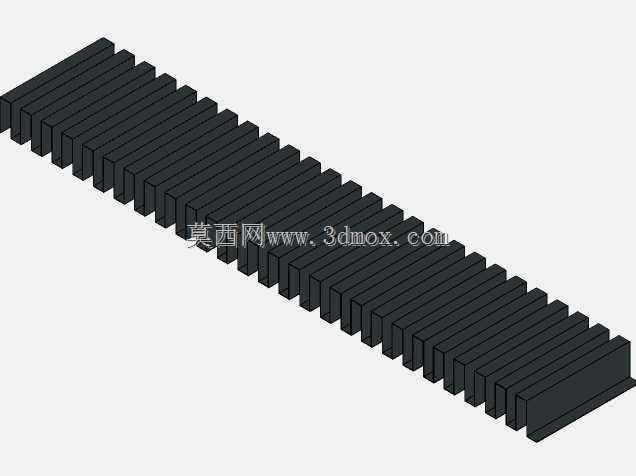

　　在实际使用的功能特性上，这款散热装置的板面采用一体化冲压成型，没有额外的拼接焊缝，整体的承压能力可以满足常规集中供暖系统的工作压力要求，不会出现长期使用后的焊缝渗漏问题。表面的喷涂处理采用民用采暖设备通用的环保涂层，在长期受热的工况下不会释放有害物质，同时光滑的表面不容易积灰，日常清洁维护只需要用湿布擦拭即可，不需要复杂的养护操作。顶部的对流格栅结构经过角度优化，既可以阻挡大体积的杂物落入散热片的对流通道，又不会阻挡热空气的向上流动，保证对流换热的效率不受影响。

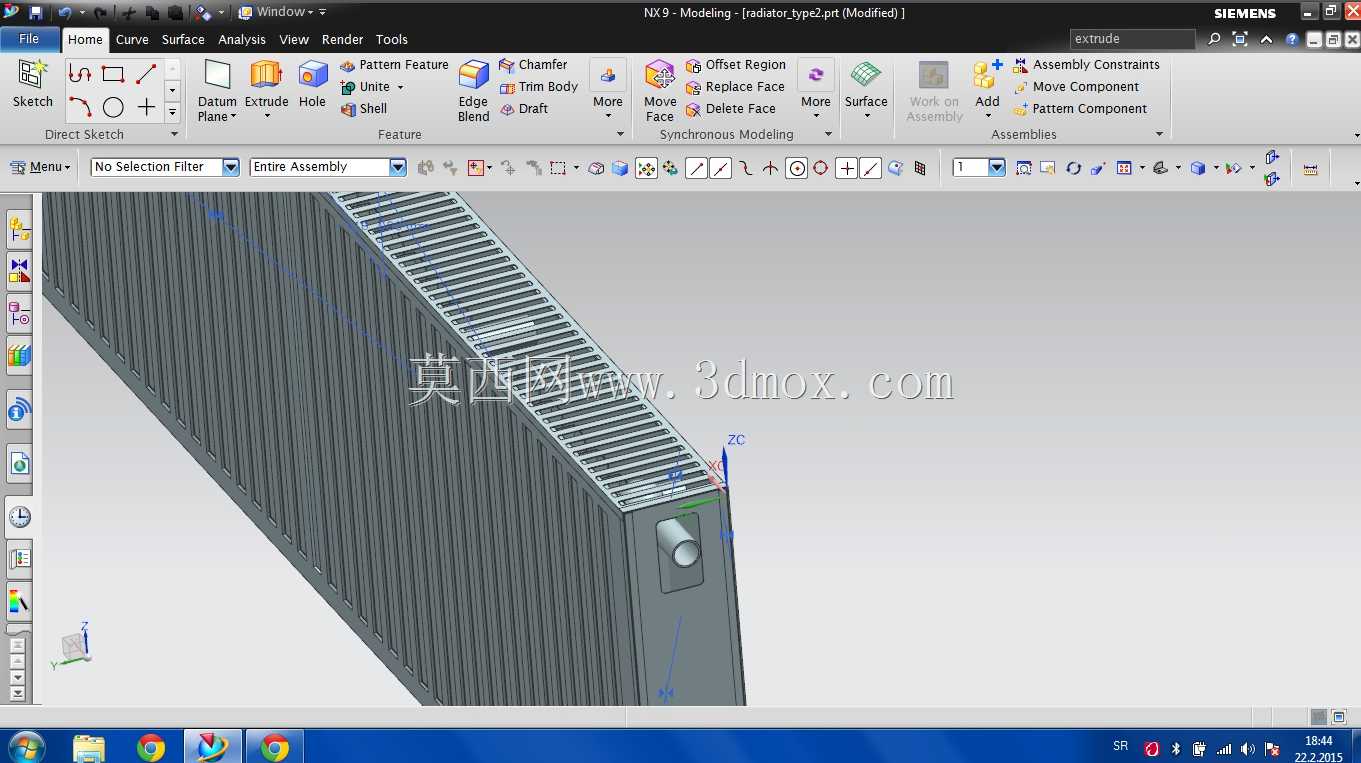

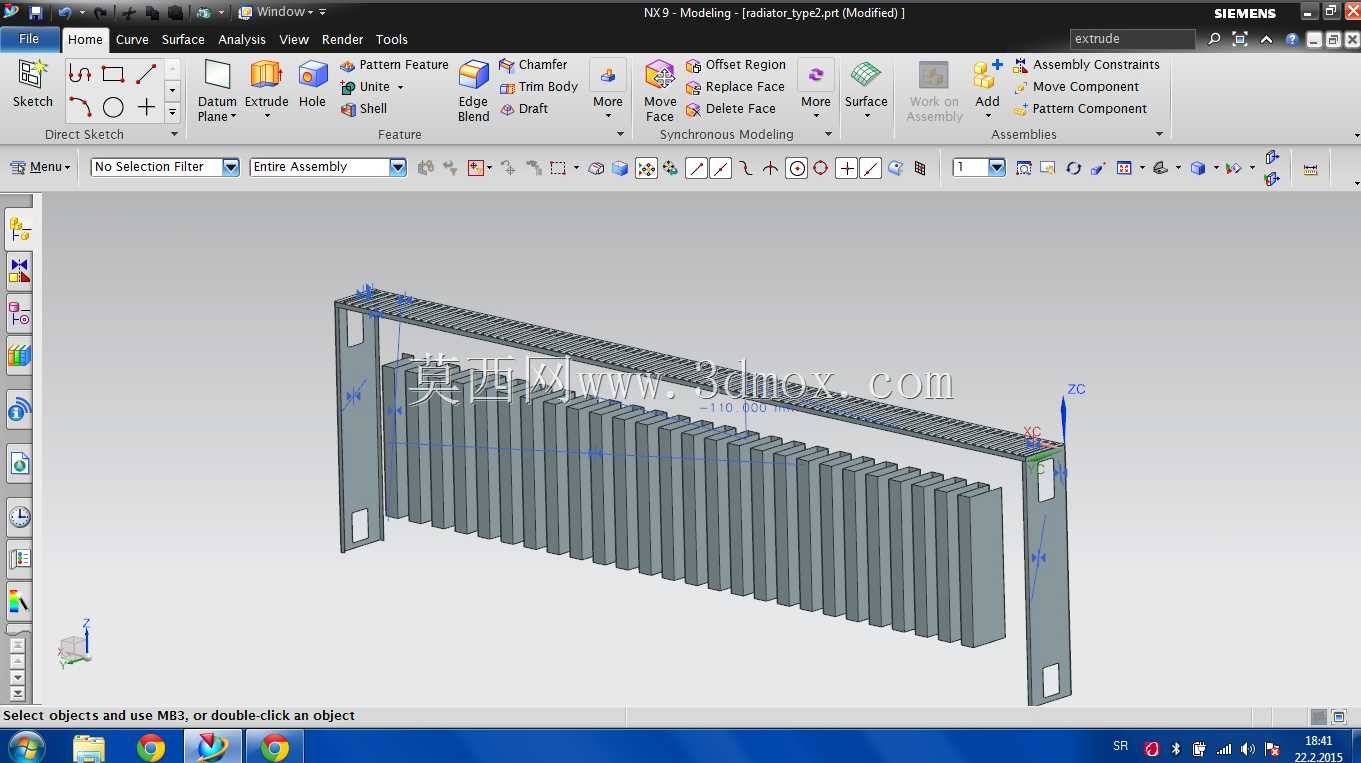

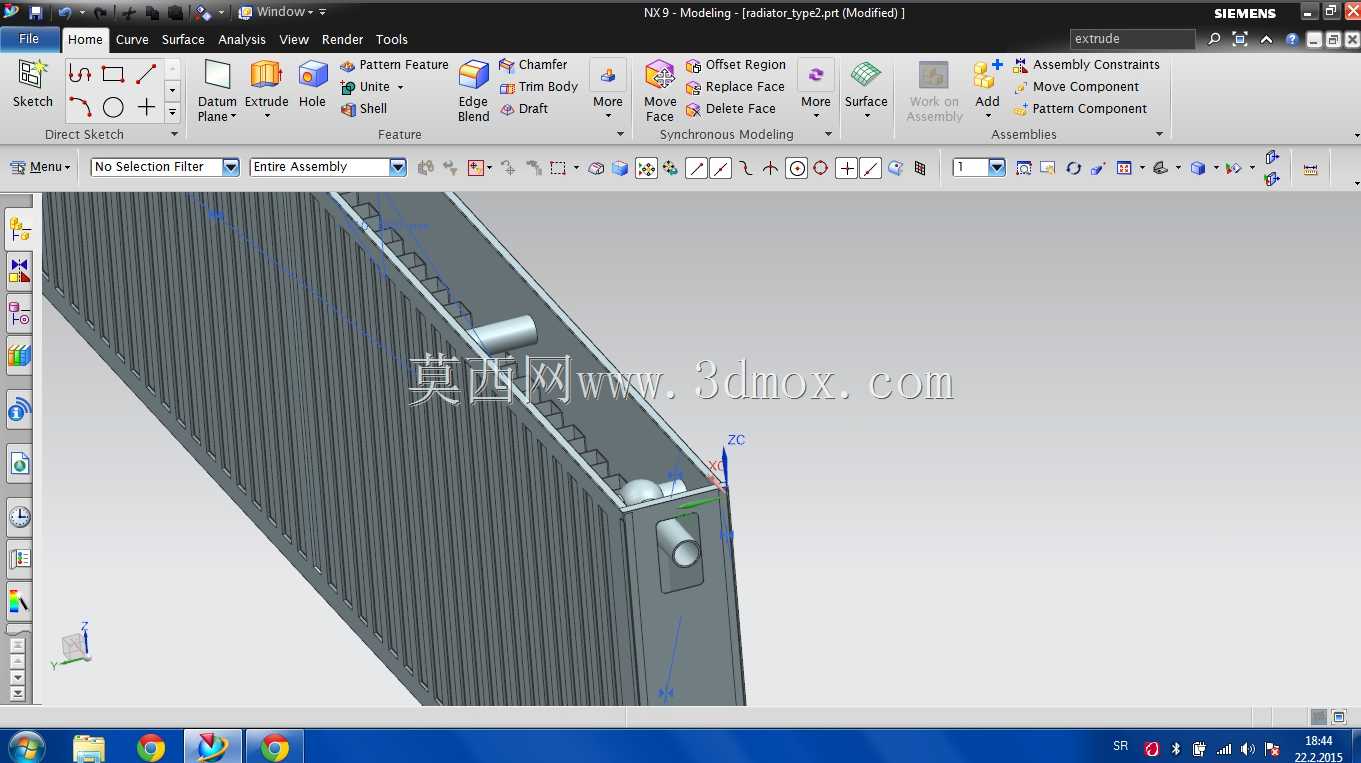

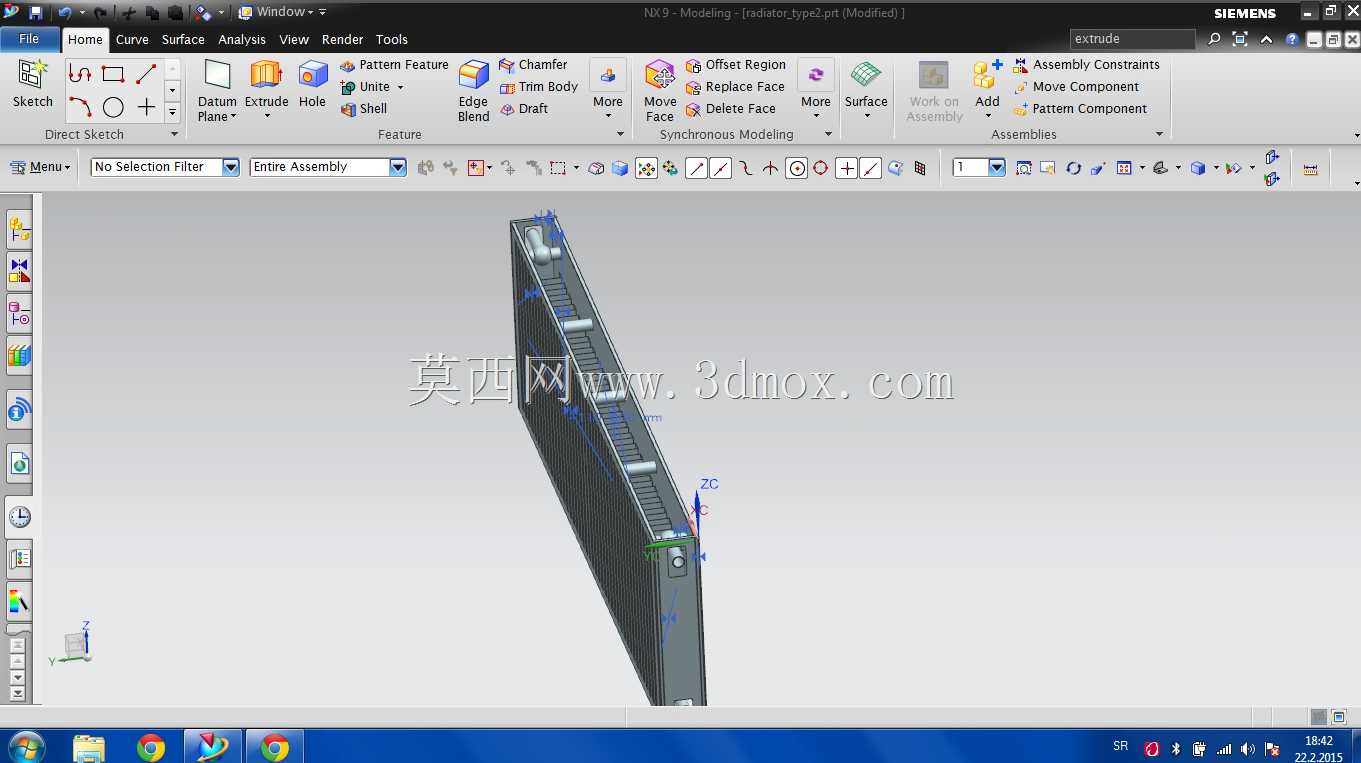

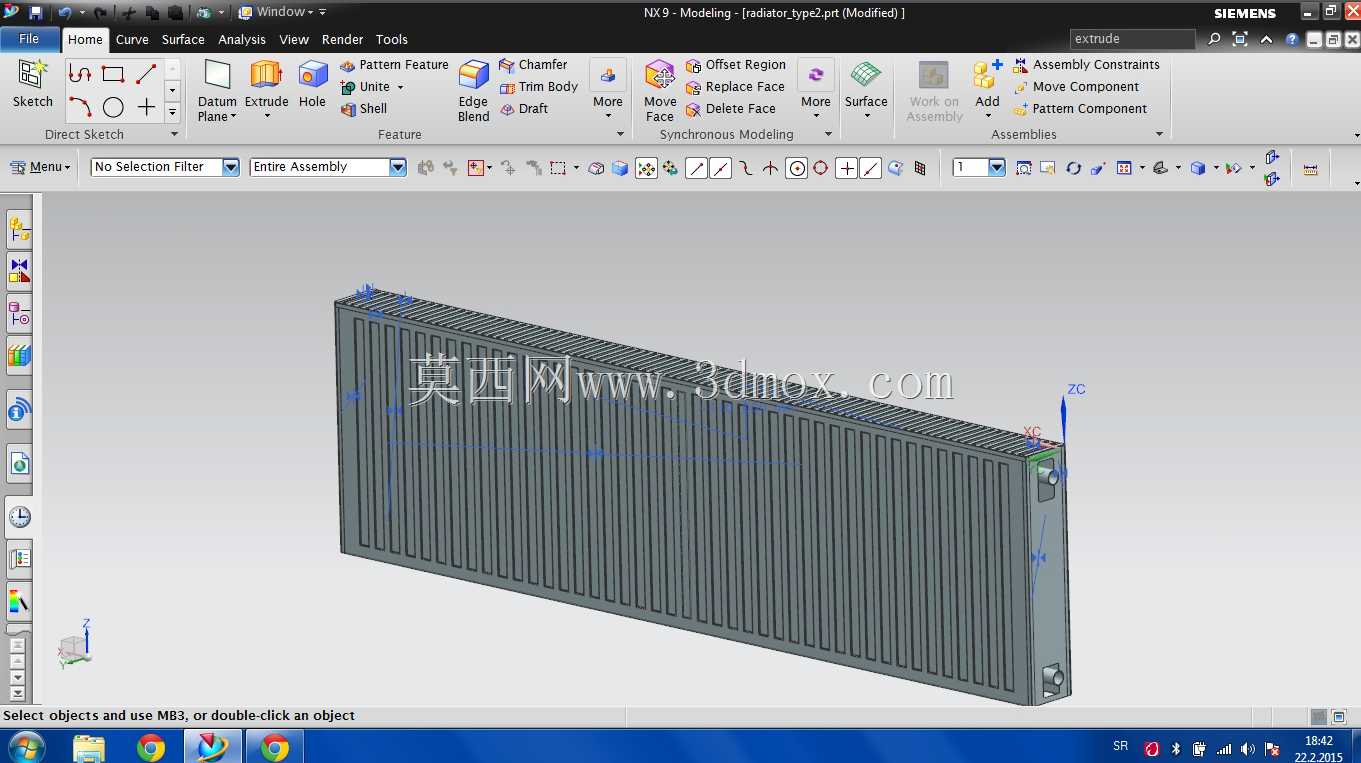

　　从三维建模的设计角度来说，建模过程中需要重点关注流道的冲压成型特征，保证流道的凸起高度、过渡圆角完全符合实际冲压工艺的要求，避免出现工艺无法实现的尖角或者壁厚突变结构。挂点的位置、接口的尺寸需要严格匹配安装规范的公差要求，保证模型导出的工程图可以直接用于安装指导。板面的压筋深度、格栅的间隙尺寸都需要结合热工计算的结果进行参数化建模，在调整整体长度规格的时候，可以通过参数驱动快速调整流道数量、压筋数量，不需要重复建模，提升同系列不同规格产品的设计效率。建模时还需要考虑安装间隙的模拟，在模型中预留出墙面到散热片背部的安装距离、进出水管路的操作空间，方便设计师在做室内采暖布局的时候，直接调用模型进行管路排布和空间校验，避免出现安装时和墙面装饰、插座、管路等部件的干涉问题。

　　这类散热装置在选型应用的时候，需要结合空间的热负荷计算结果匹配对应的长度规格，建模时的参数化设计可以让设计师快速调整整体长度，匹配不同热负荷需求的空间使用，不需要重新构建基础结构。同时模型的细节还原度足够支撑施工交底、产品展示、安装模拟等多个场景的使用需求，不管是做采暖系统的三维布局设计，还是做产品的结构优化迭代，都可以直接在这个模型的基础上进行调整，减少重复建模的工作量。
