带吸管可口可乐主题冷饮杯外观结构

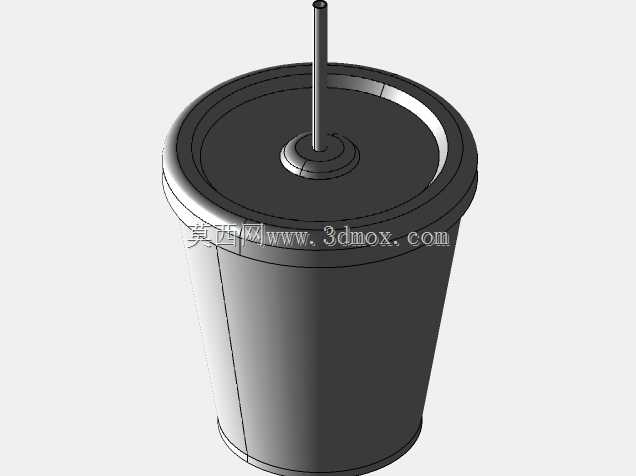

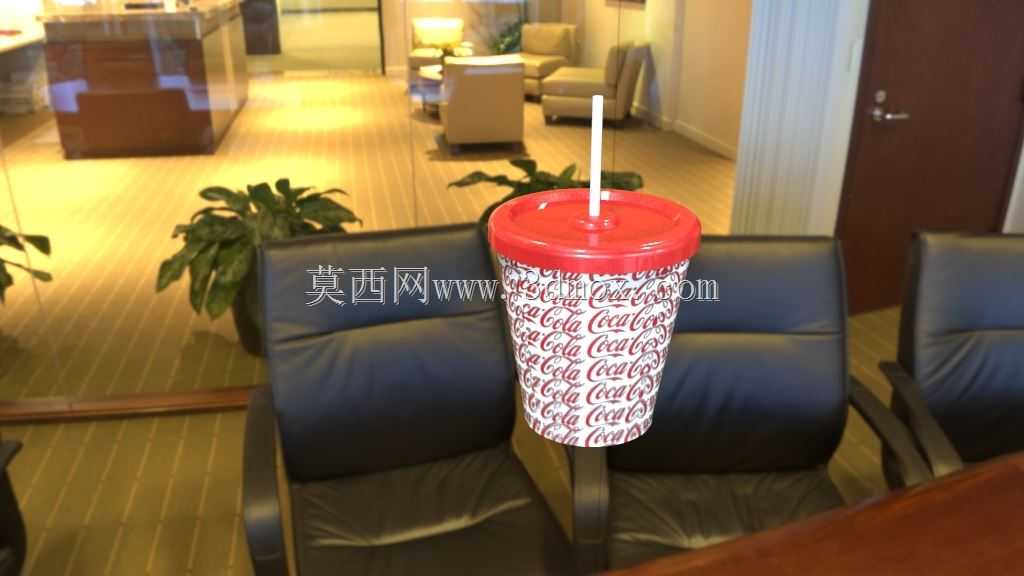

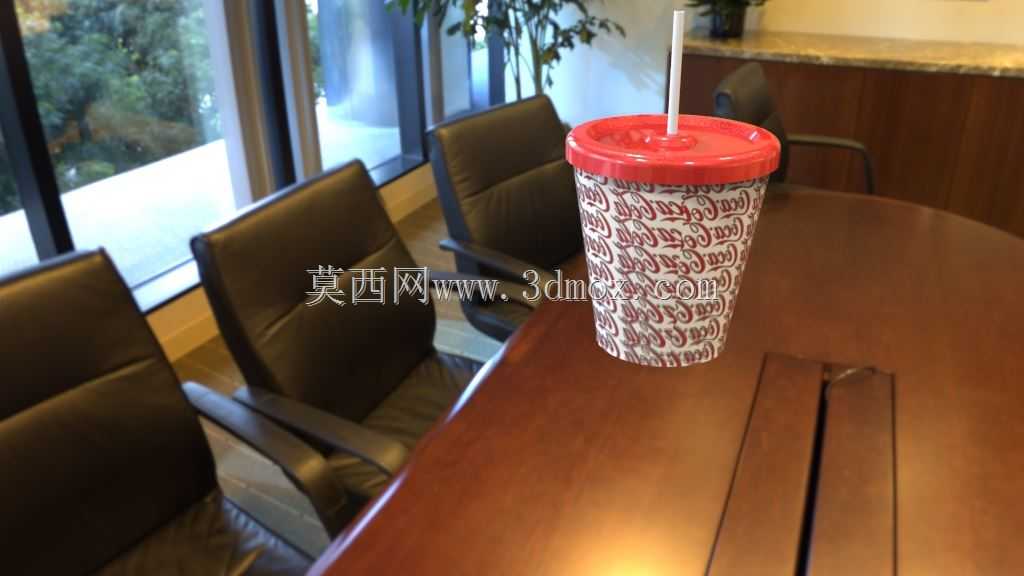

　　这款带吸管的可乐主题冷饮杯，日常应用场景覆盖连锁快餐饮品出餐、家用自制冰饮盛装、文创周边衍生展示多个方向，做三维结构设计时最先要考虑的是杯身与杯盖的配合公差，杯口位置做了一圈外翻的卷边结构，既可以提升杯口握持时的触感，避免薄边割手，也能给杯盖提供定位支撑的台阶，杯盖和杯身的配合采用过盈卡接结构，卡接筋的高度控制在1.2mm，过盈量设置在0.3mm，既可以保证盛装带气冰饮时不会因为内部气压顶开杯盖漏液，也不会因为配合过紧导致消费者开盖时费力甚至洒出内容物。杯身的外壁做了满版的可口可乐经典花型印刷纹理，建模时纹理采用曲面包覆的方式贴合在杯壁外侧，没有做凸起的浮雕结构，避免后续生产时印刷对位难度提升，也能保证手持时的触感顺滑，

　　不会因为凹凸纹理残留污渍难以清洁。杯身整体采用上宽下窄的锥度设计，锥度设置为1:12，这个锥度一方面符合人手握持的自然弧度，单手握持时手指可以自然贴合杯壁，不会因为直筒结构容易打滑，另一方面也适配一次性冷饮杯的堆叠需求，空杯堆叠时的嵌套深度可以达到杯身高度的60%，大幅降低仓储和运输时的空间占用。吸管的安装位置在杯盖的偏心位置，距离杯盖中心22mm，开孔直径做了7.2mm，适配直径7mm的常规食品级PP吸管，开孔位置做了一圈0.8mm高的翻边，既可以强化开孔位置的结构强度，避免多次插拔吸管导致孔位开裂，也能减少吸管晃动时带出的饮品顺着杯盖流到外壁。杯盖顶部做了内凹的弧度，凹陷深度1.5mm，当饮品表面的冷凝水顺着杯盖内壁滑落时，

　　可以顺着内凹的导流筋流回杯身内部，不会顺着杯盖和杯身的配合缝隙渗到外侧打湿桌面或者消费者手部。设计时也考虑了不同场景的安装边界，如果是作为快餐厅的商用饮品容器，杯身的底部直径控制在62mm，可以适配市面上绝大多数常规杯托的尺寸，不管是外卖餐盒的杯托位还是车载杯架都能稳定放置，不会因为直径过小晃动倾倒；如果是作为文创周边的展示模型，整体高度控制在165mm，搭配常规的桌面展示台摆放时不会占用过多空间，视觉比例协调。杯身的壁厚做了均匀的0.4mm设置，采用食品级PP材料注塑生产时，可以保证冷却均匀不会出现局部缩水印，整体重量控制在12g左右，兼顾结构强度和材料成本，装满450ml冰饮时杯身的变形量控制在1mm以内，

　　不会因为液体重量导致杯身鼓胀握持变形。杯盖的壁厚同样做了均匀化处理，卡接位置的壁厚比盖面厚0.2mm，强化卡接位置的抗疲劳性能，多次开合之后不会出现卡接筋断裂或者塑性变形导致密封失效。吸管采用直筒结构，插入杯内之后底端距离杯底预留5mm的间隙，既可以保证饮品可以被顺利吸完，不会因为吸管贴住杯底导致吸不上来，也不会因为预留间隙过大导致最后剩余的饮品无法吸出。建模过程中所有的圆角过渡都做了R0.5以上的处理，没有尖锐的棱角，既符合食品接触材料的安全要求，避免清洁时残留卫生死角，也能降低注塑生产时的应力集中，减少产品开裂的概率。整体结构没有多余的复杂零件，仅由杯身、杯盖、吸管三个独立部件组成，装配关系简单，生产时的组装效率高，也方便后续使用后的拆解清洁，可重复使用的版本可以快速拆分清洗各个部件的缝隙位置，一次性使用的版本也可以快速分类回收。
