户外小型简易框架式载人升降电梯结构

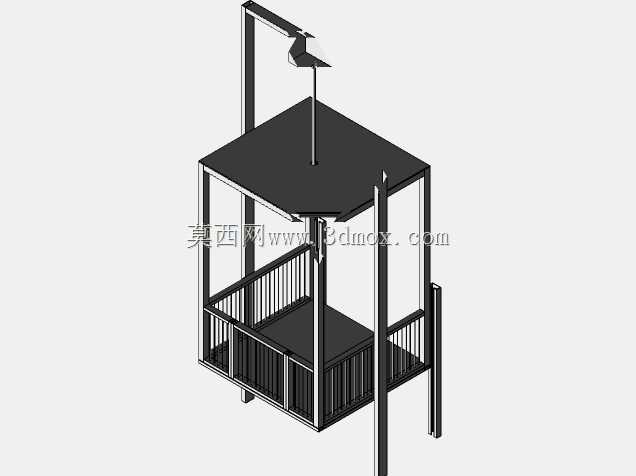

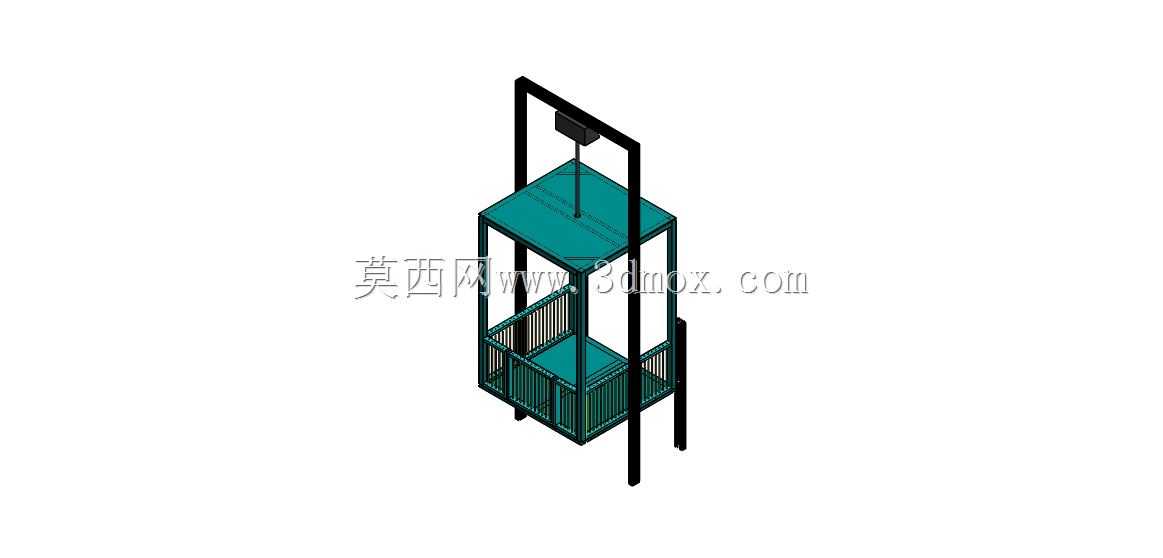

　　这款室外升降梯的结构设计，首先要考虑的是户外露天工况的适配性，不同于室内封闭井道的电梯，它没有外围建筑井道作为依托，自身的框架结构需要承担全部的载荷传导与防护功能。从结构组成来看，四根垂直布置的主立柱是整个设备的核心承载构件，立柱采用矩形截面型材加工，既保证轴向的抗压稳定性，也能抵抗户外侧向的风载荷，避免设备在高层作业时出现过大的横向晃动。顶部的横梁框架除了挂载驱动曳引组件之外，还预留了防雨罩的安装位，能够避免驱动机构长期暴露在雨水中出现锈蚀卡滞的问题。

　　轿厢部分采用半开放的围栏式设计，没有设置全封闭的轿厢壁，一方面是降低整体设备自重，减少驱动系统的负载压力，另一方面也适配低层建筑的短途载人载物需求，人员进出时的视野更开阔，围栏的竖杆间距严格按照安全防护要求设置，避免人员肢体意外伸出轿厢外发生危险。轿厢底部采用花纹防滑钢板铺设，即使雨天表面沾水也能保证足够的摩擦力，防止人员进出时滑倒，轿厢的上下导靴与主立柱配合，保证升降过程中运行轨迹的平直度，避免出现偏载卡滞的情况。

　　从实际应用场景来看，这类小型室外电梯多用于低层自建房、老旧小区加装、小型户外作业平台的垂直运输场景，不需要开挖复杂的底坑，也不需要搭建独立的封闭井道，对安装场地的基础要求更低，只需要在地面做硬化处理，将主立柱底部与预埋的地脚螺栓可靠固定即可完成基础安装，整体的安装周期远短于常规的封闭式乘客电梯。设备的运行行程可以根据实际的建筑层高进行调整，主立柱可以采用分段拼接的方式适配不同的提升高度，不需要单独定制超长的整根型材，降低了运输与现场吊装的难度。

　　设计过程中需要重点考虑载荷的均匀分布，轿厢的重心始终保持在四根主立柱围成的矩形区域中心位置，避免偏载导致单侧导靴磨损过快，同时框架的连接节点全部采用螺栓铰接加焊接补强的方式，既保证现场组装的便捷性，也能保证长期受载情况下节点不会出现松动变形。设备的安全防护设计上，除了轿厢围栏之外，顶部设置了极限行程限位开关，当轿厢运行到最高层位置时会自动触发断电停梯，避免冲顶风险，底部也设置了缓冲垫，即使出现意外下坠的情况也能提供一定的缓冲作用。

　　安装边界方面，设备整体的占地尺寸仅需要预留略大于轿厢投影面积的空间即可，外围不需要额外预留过多的检修通道，日常的维护保养只需要在顶部框架位置预留检修口，就能完成驱动组件、钢丝绳等易损件的检查更换。不同于大型商用电梯的复杂控制系统，这款简易升降梯的控制逻辑更简单，采用点动控制的方式，人员在轿厢内即可操作升降，每层停靠位置可以根据实际的楼层高度设置触发挡块，保证停靠精度满足人员进出的需求。考虑到户外使用的温差变化，设备的传动部件全部采用耐候性的润滑脂，避免低温环境下润滑失效导致运行阻力增大，电气元件也全部采用防水等级满足户外使用要求的型号，减少雨天受潮短路的故障概率。

　　在结构建模的过程中，所有的型材拼接位置都预留了合理的装配间隙，避免现场安装时因为型材的制造公差出现无法装配的问题，导靴的安装位置设计成长条孔结构，可以在安装调试时调整导靴与立柱之间的间隙，保证运行时的顺畅度，既不会因为间隙过大出现晃动，也不会因为间隙过小导致摩擦阻力增大。轿厢的门体采用简易的栅栏门设计，门体设置了电气联锁开关，只有当门完全关闭时设备才能启动运行，避免运行过程中门意外打开发生坠落风险。整体结构没有多余的装饰性构件，所有的部件都承担对应的功能作用，在保证安全性能的前提下尽可能压缩制造成本，适配民用场景的成本承受能力。
