三杯式户外气象监测风速传感装置

　　在户外气象站、港口作业区、风力发电场、高层建筑楼顶环境监测点这类需要实时获取风速数据的场景里，三杯式风速传感装置是应用最广泛的测风部件，它不需要复杂的光学或超声元件，依靠纯机械结构配合感应元件就能完成风速到电信号的转换，可靠性远高于同价位的其他测风方案，尤其适合多尘、高湿、沿海盐雾这类恶劣户外工况长期部署。

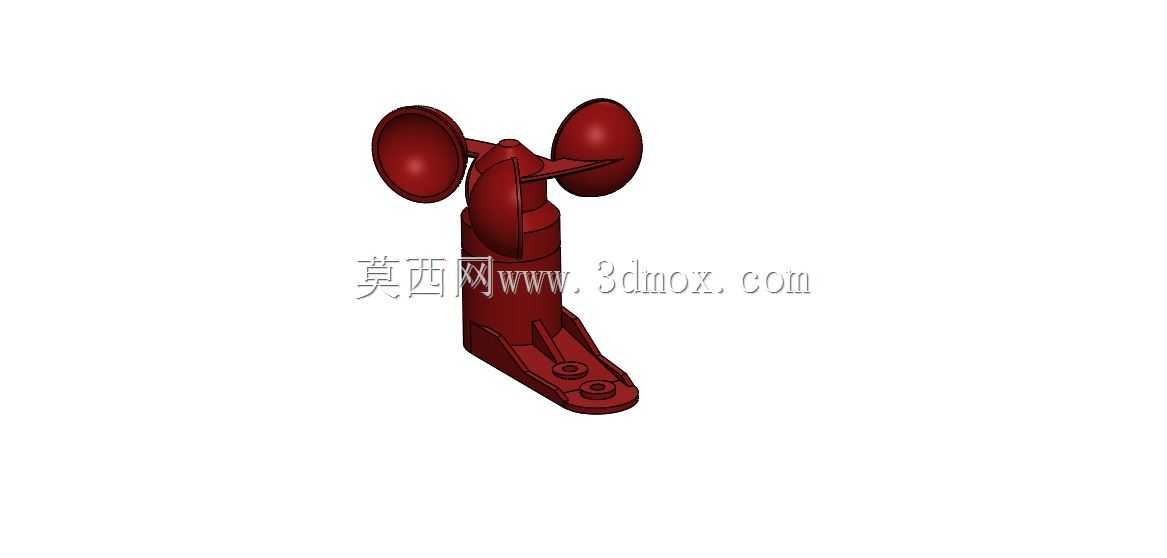

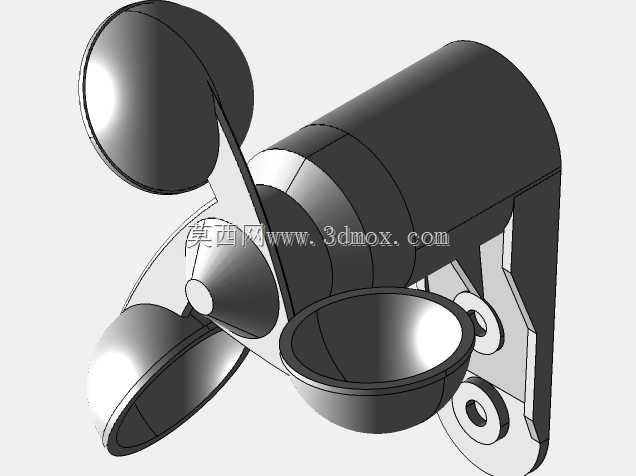

　　从结构设计逻辑来看，这款风速装置的风杯采用半球形空心结构，三个杯体沿垂直转轴呈120°均匀分布，这种布局的优势在于任意水平方向来风都能对风杯产生稳定的转动力矩，不会出现风向死角导致的测量偏差，风杯的凹面朝向统一，保证风作用在杯体上时，凹面的风阻始终大于凸面，推动转轴持续单向旋转，不会出现来回摆动的卡顿问题。风杯与转轴的连接臂做了圆弧过渡处理，既减少了连接位置的应力集中，也能降低风阻对转动灵敏度的影响，避免连接臂在长期迎风过程中出现疲劳断裂。

　　主体支撑部分采用一体化立式铸造成型的基座，底部设计了带两个安装孔的法兰式固定座，安装孔的间距适配行业通用的气象支架安装尺寸，现场部署时不需要额外加工转接板，直接用螺栓就能固定在标准横臂或立杆顶部，基座的内腔预留了感应电路板、转轴轴承的安装空间，侧壁做了加厚处理，能抵御户外强风带来的侧向冲击力，避免基座在12级以上强风环境下出现变形断裂。转轴部分采用上下双轴承支撑结构，上轴承靠近风杯连接位置，主要承受风杯转动带来的径向载荷，下轴承嵌入基座内部，兼顾径向与轴向载荷承载，双轴承的配置能大幅降低转轴转动的摩擦阻力，即使是0.3m/s的低风速也能驱动风杯启动旋转，保证低风速段的测量精度。

　　在实际功能实现上，风杯的转速与实时风速呈稳定的线性对应关系，转轴下端配套的磁敏或霍尔感应元件能将转轴的转动圈数转换为脉冲信号输出，后端采集设备通过脉冲频率就能换算出当前的实时风速，当风速超过预设的安全阈值时，配套的控制系统就能触发预警，比如港口的龙门吊会停止作业、户外光伏跟踪系统会调整到避风姿态、高层建筑的幕墙清洗设备会收回作业平台。整个装置的外露部件都做了圆滑过渡处理，没有尖锐的凸起棱角，一方面能减少积尘、积雪对转动平衡的影响，另一方面也能避免高空安装时棱角对安装人员造成划伤。

　　从安装边界来看，这款装置的整体高度控制在常规气象测风部件的标准范围内，风杯旋转的最大直径不会超出基座安装面的投影范围太多，在多设备并排安装的气象支架上，相邻设备只要保留足够的横向间距，就不会出现风场互相干扰的问题，基座底部的出线孔设计在安装面中心位置，配套的防水线缆能直接从支架立杆内部穿线，避免线缆外露被紫外线老化或者被鸟类啄损。整个转动部件没有外露的电线或易脱落的小零件，长期户外运行不需要频繁的日常维护，只需要每年定期清理轴承位置的积尘、补充润滑脂就能保证测量精度稳定，相比超声测风设备，它的抗电磁干扰能力更强，在靠近高压输电线、通讯基站的位置部署也不会出现数据跳变的问题，非常适合野外无人值守的监测点位长期使用。
