手动控制流体通断小型换向阀门结构

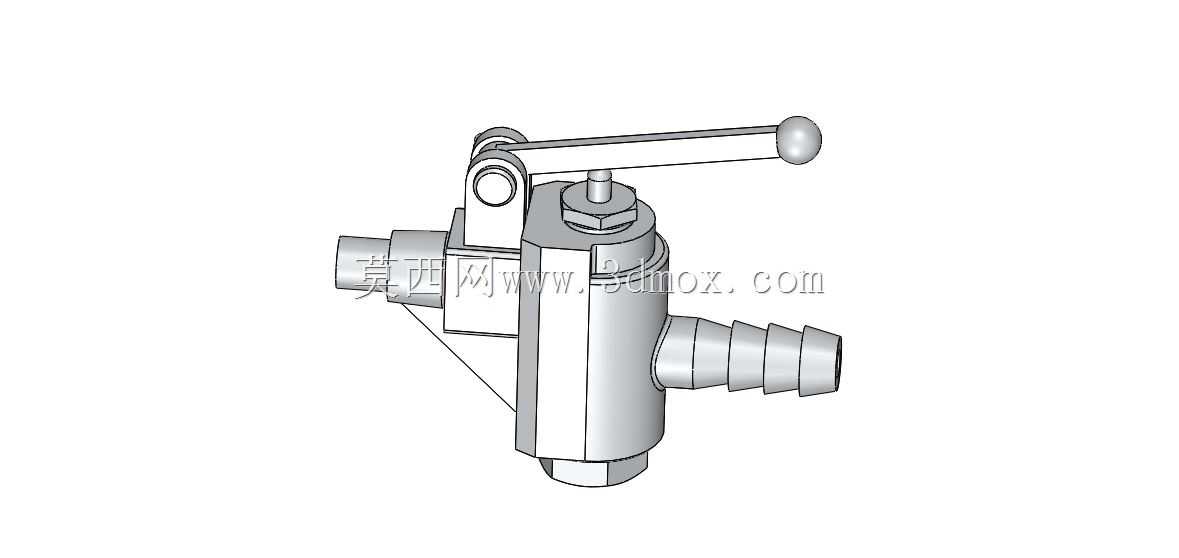

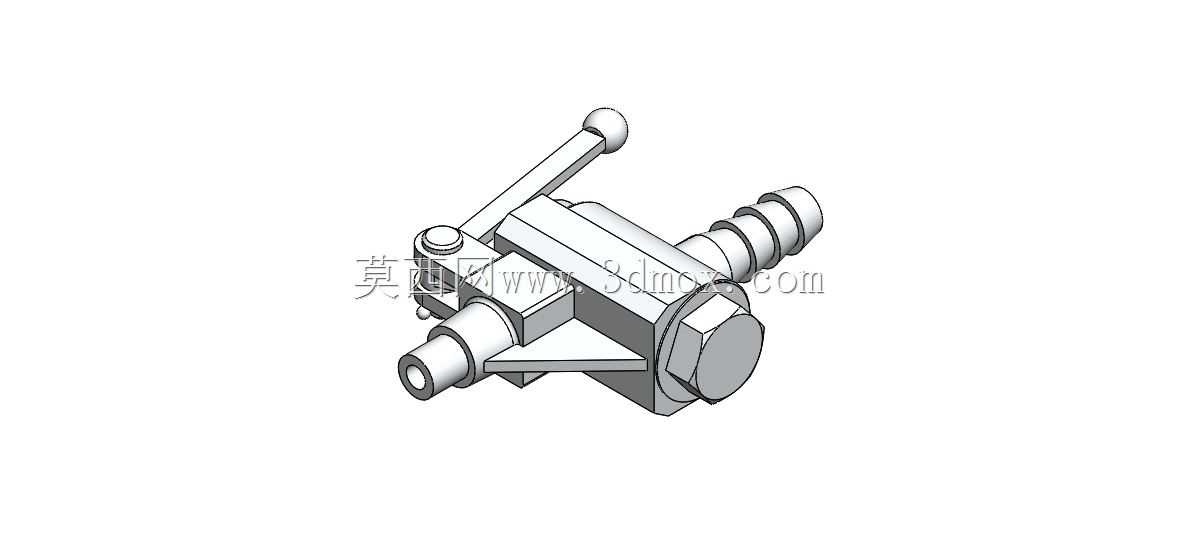

　　适合需要在单点完成多管路切换的回路。阀体的接口采用了宝塔式竹节接头结构，这种结构是针对软质管路连接设计的，装配时只需要将对应内径的橡胶管、硅胶管或者尼龙软管直接插接到接头上，再通过喉箍箍紧就能完成密封，不需要加工管螺纹或者焊接法兰，大幅降低了现场装配的工艺要求，尤其适合非固定工位的试验类管路，经常需要拆装调整管路走向的场景下，这种接头的装配效率比螺纹接头高40%以上。设计过程中，操作手柄的长度做了针对性优化，既保证操作时的力臂足够，不需要施加过大的扳动力就能克服阀芯密封圈的摩擦阻力，又不会因为手柄过长导致安装后占用过多周边空间，手柄末端的球形端头做了圆弧过渡，操作时不会硌手，长时间频繁操作也不会造成操作人员的手部不适。这款手动操作的小型阀门，主要面向小通径流体管路的通断与流向切换场景，常见于实验室气路、小型液压试验台、医疗设备流体回路、小型化工加药管路这类对安装空间有严格限制的场合，区别于大口径工业管线阀，这类小通径阀的操作力矩需求低，不需要配套减速执行机构，直接通过扳动手柄就能完成阀芯的工位切换，日常运维中不需要额外辅助工具，单人就能快速完成操作。从结构设计逻辑来看，这款阀采用的是滑阀式阀芯结构，手柄的旋转行程对应阀芯的轴向位移，通过阀芯上的环形通槽对接阀体上的不同流道，实现不同管路接口的连通与截断，相比球阀的球面密封结构，滑阀结构在多通路切换时的流道布局更紧凑，能在更小的阀体体积内实现三个以上接口的流向控制，

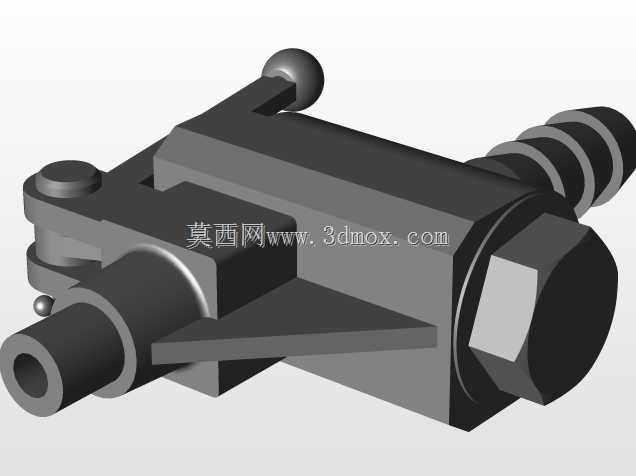

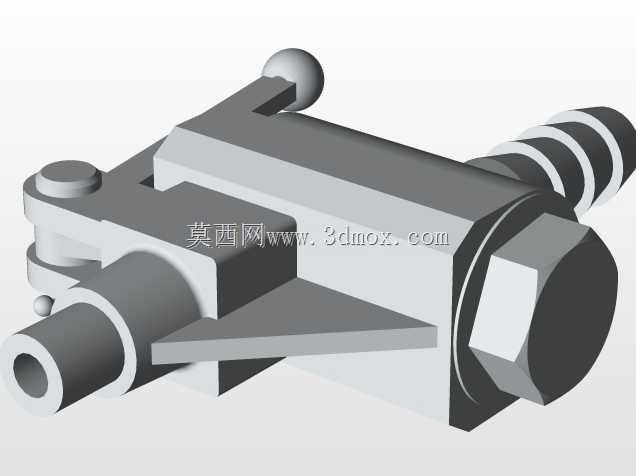

　　阀体上的六角结构是专门为管路拆装预留的夹持位，在对接软管或者后期维护拆卸时，可以用普通开口扳手直接卡住这个六角位固定阀体，避免扳动管路时阀体跟着转动造成内部密封件的扭曲损伤，这个细节在很多小阀设计中容易被忽略，实际现场装配时如果没有预留夹持位，很容易在拧喉箍的时候造成阀体跟转，拉伤内部的密封组件导致泄漏。从安装边界来看，这款阀的整体轴向长度控制在120mm以内，最大径向尺寸不超过45mm，安装时只需要预留出手柄扳动的90度旋转空间即可，不需要在阀体周边预留额外的螺栓固定位，因为这类小通径阀的工作压力普遍在1MPa以下，管路本身的刚度就能支撑阀体的重量，不需要额外做安装支架固定，进一步降低了集成安装的空间要求。密封结构上，

　　阀芯和阀体之间采用了多道O型圈密封，每道密封槽的位置都对应流道的间隔区域，避免不同流道之间的内泄，密封槽的宽度和深度按照O型圈的压缩量15%-20%的标准设计，既保证密封面的比压足够，不会在工作压力下出现渗漏，又不会因为压缩量过大导致操作力矩飙升，加快密封圈的磨损速度。流道的内壁做了圆角过渡处理，流体经过的时候不会出现直角区域的涡流，降低了流阻，对于小流量的精密流体控制场景，更低的流阻意味着流量控制的线性度更好，不会因为阀内部的流道突变造成流量波动。这款阀的材质选择上，阀体默认采用金属材质加工，能兼容大多数常规的流体介质，包括压缩空气、液压油、清水、低浓度的化学试剂等，如果是有强腐蚀介质的使用场景，

　　也可以在建模基础上更换阀体材质为聚四氟乙烯或者316不锈钢，只需要调整密封件的材质就能适配，整体结构的通用性很强，不需要做大的结构改动就能覆盖不同的介质使用需求。在实际选型应用中，需要注意对接软管的内径要和宝塔接头的外径匹配，过松的话容易在压力波动的时候出现管路脱落，过紧则会造成装配困难，甚至插接过深导致接头端部顶到内部流道造成通流面积减小。另外手柄的操作角度有明确的工位限位，扳动到限位位置的时候就是对应的流道完全导通的工位，不要过度用力扳动手柄超过限位位置，否则会造成内部阀芯的定位销断裂，导致阀门无法正常切换工位。日常维护时，只需要在长期使用后如果出现操作力矩变大的情况，在阀芯和密封件的位置涂抹少量适配介质的润滑脂即可，不需要完全拆解阀体，维护成本很低。
