汽车通风钻孔式制动盘结构设计

　　在乘用车与轻型商用车的盘式制动系统中，钻孔通风制动盘是承担车辆减速、驻车制动核心功能的关键摩擦副部件，其结构设计直接决定制动效能的热稳定性、连续制动抗衰退能力以及高速制动工况下的方向盘抖动控制水平。日常道路行驶中，车辆频繁制动产生的摩擦热会快速在制动盘摩擦面堆积，普通实心制动盘在连续下坡、城市拥堵路段反复制动的场景下，盘面温度很容易攀升至材料热衰减阈值以上，引发制动踏板脚感变软、制动距离拉长等安全隐患，而钻孔结构的核心设计初衷，就是通过盘面均匀分布的通孔加速摩擦面间的空气流通，同时快速排出制动过程中摩擦片磨落的粉尘，避免粉尘在摩擦副间形成滑移层降低摩擦系数，还能在雨天行驶时快速破除盘面水膜，缩短湿滑路面的制动响应时间。

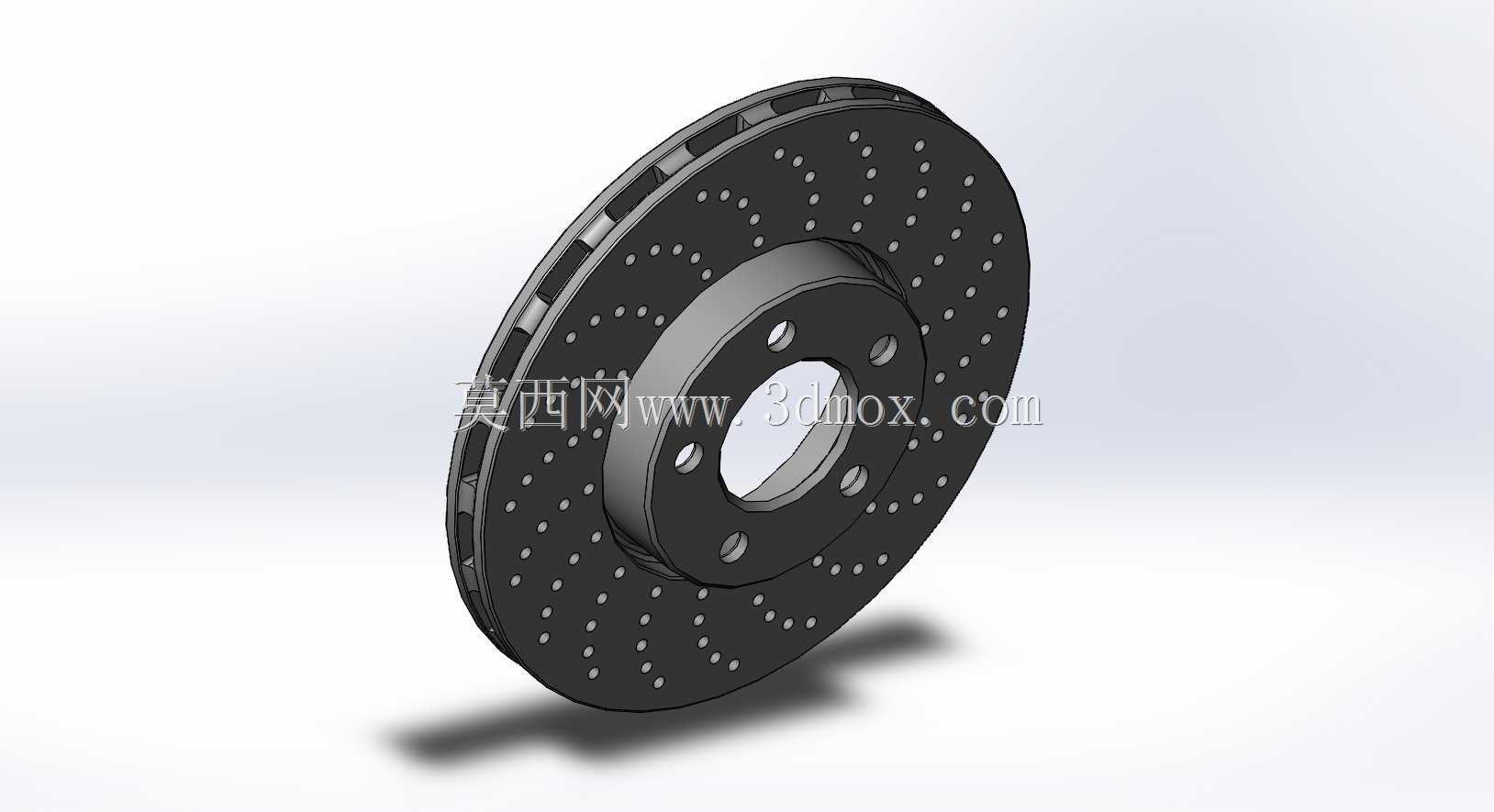

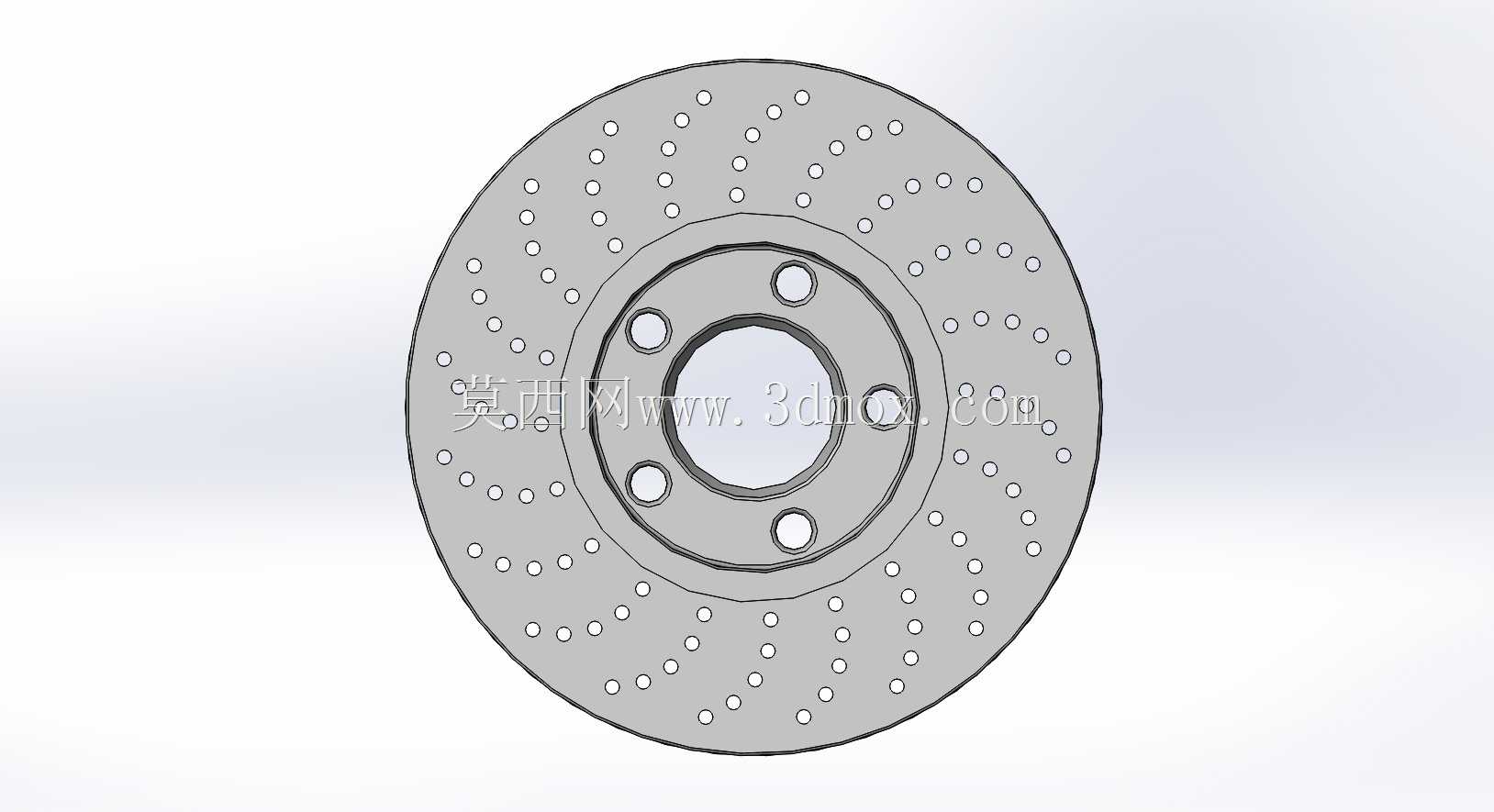

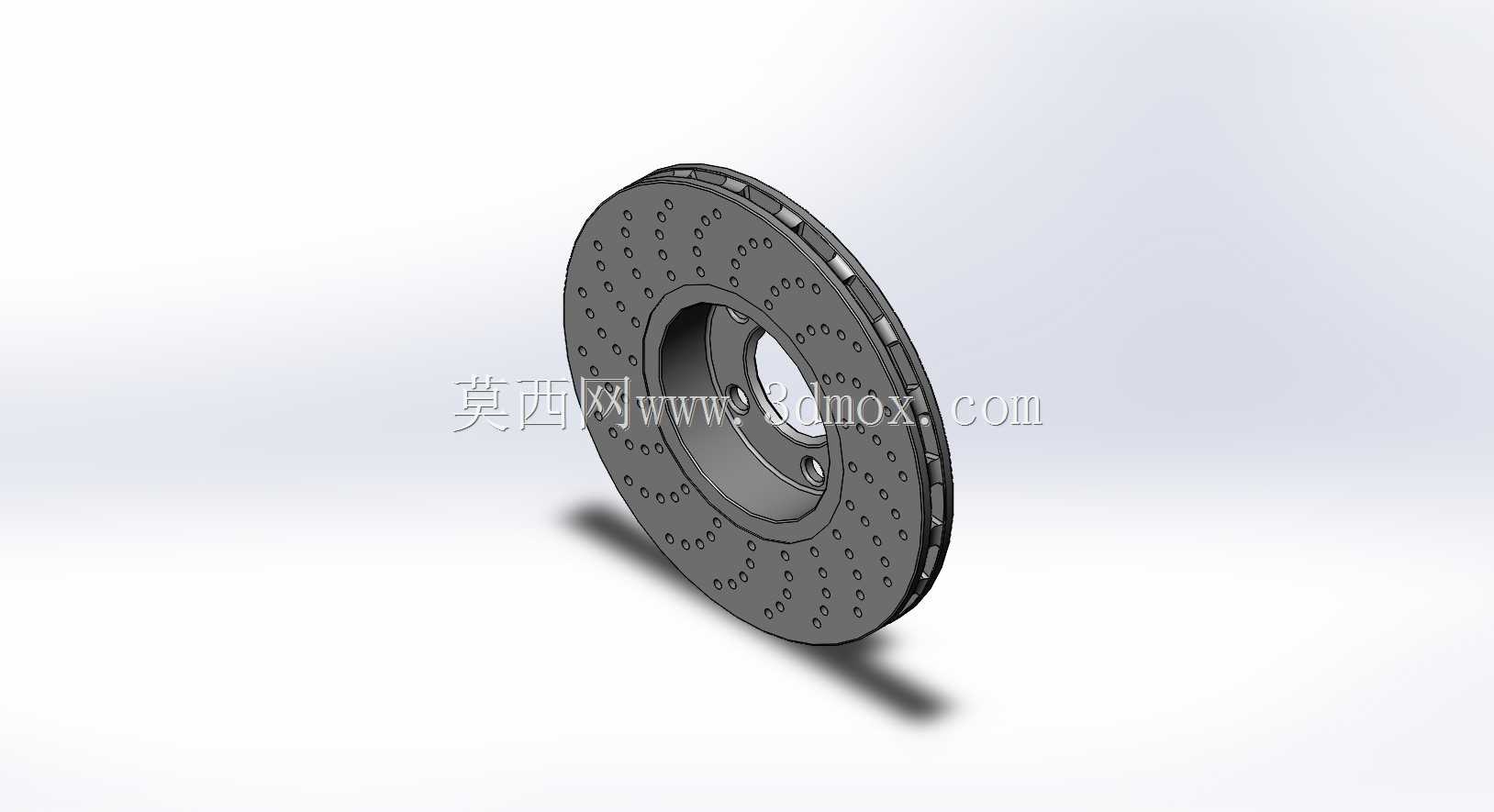

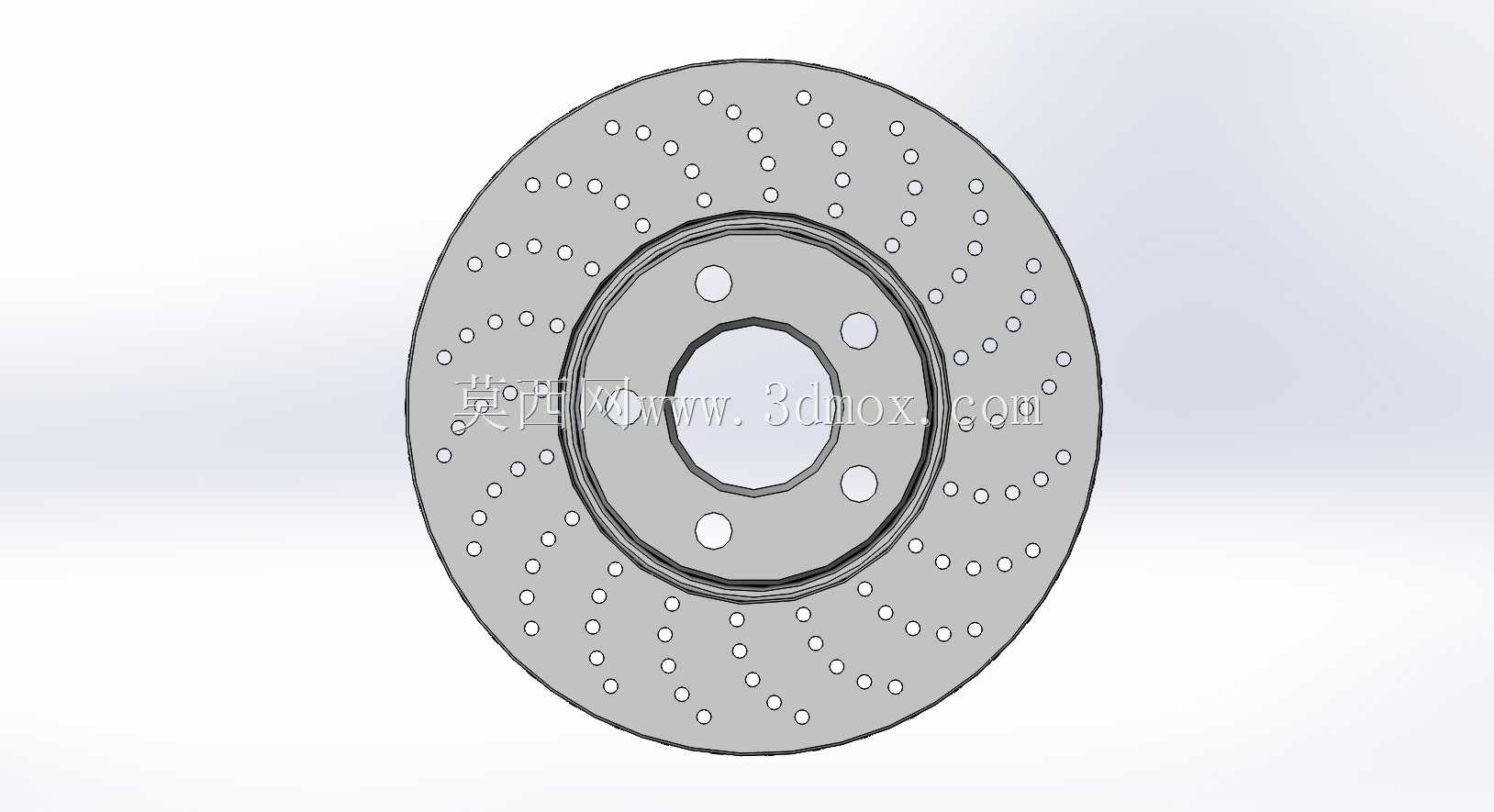

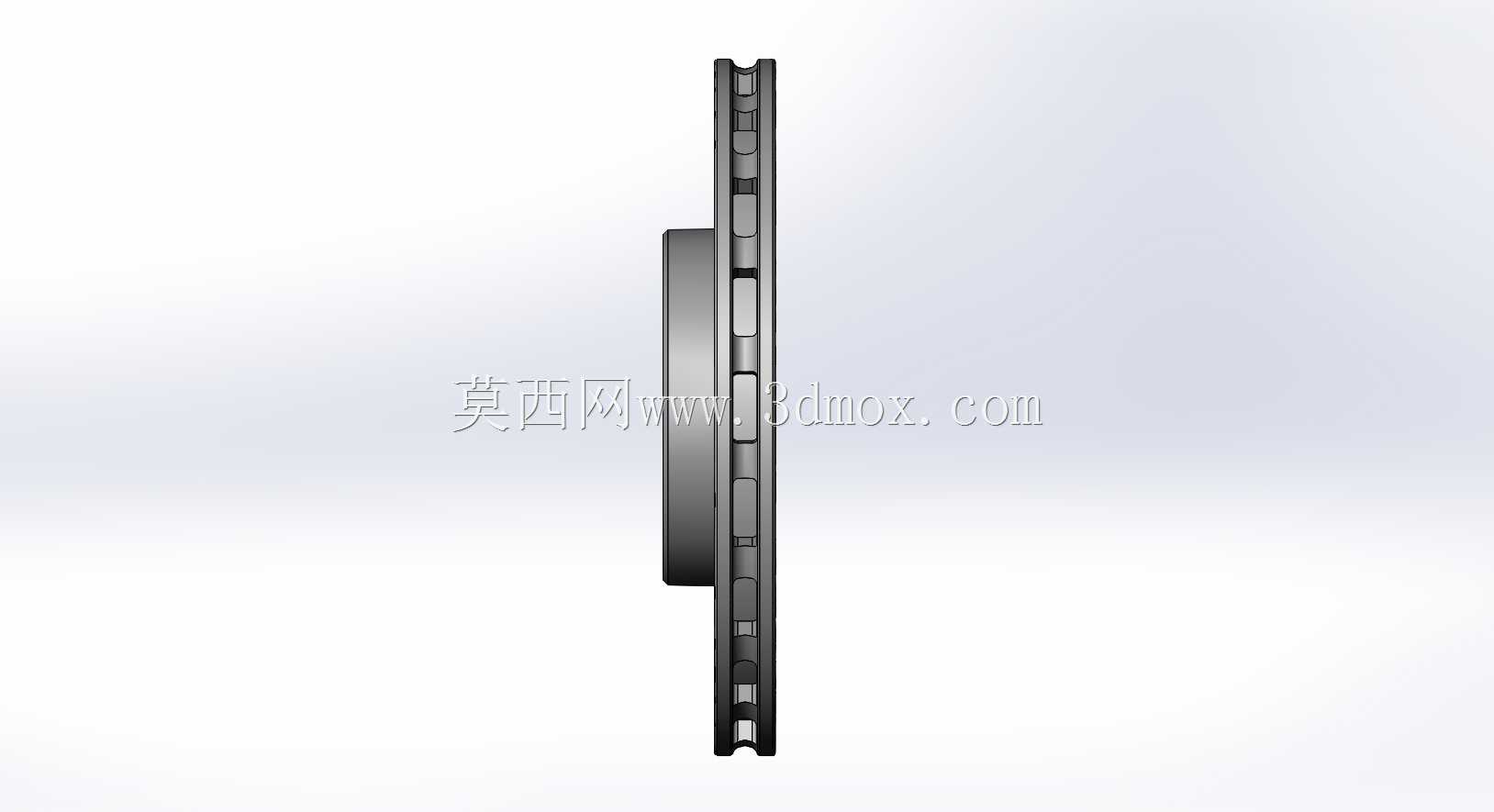

　　从结构设计逻辑来看，这款制动盘采用双摩擦面中间带通风流道的基础构型，中心安装端设置有均布的螺栓过孔与定位止口，安装边界完全匹配主流乘用车型的转向节接口尺寸，中心定位孔的公差带严格按照过渡配合要求设计，既保证装配时的定位精度，避免装车后出现制动盘端面跳动量超差引发的制动抖动，也方便售后维修时的拆卸作业。盘面的钻孔并非随机排布，而是按照摩擦面周向应力分布规律设计成多组环形阵列，孔径大小、孔间距都经过摩擦热流密度仿真校核，既保证足够的通风散热效率，也不会因为开孔过多降低摩擦面的结构强度，避免在极端制动工况下出现盘面热裂纹扩展的问题。摩擦面的平面度、两端面平行度公差都控制在微米级，确保制动时摩擦片与盘面能够完全贴合，不会出现局部偏磨导致的制动异响、摩擦片异常损耗问题。

　　在实际装车应用场景中，这类钻孔通风制动盘多用于对制动性能有一定要求的家用乘用车型、入门级运动车型，相比同尺寸的实心制动盘，其连续制动工况下的盘面温度可降低15%-20%，热衰退出现的时间节点明显延后，同时钻孔结构带来的摩擦面边缘刮削效应，能够让摩擦片在制动过程中保持更好的表面接触状态，减少制动踏板的虚位行程。设计过程中需要重点考量安装法兰与摩擦盘连接部位的圆角过渡，避免应力集中导致的盘体断裂风险，同时通风流道的导向角度要匹配车辆行驶时的进风方向，在车轮转动时能够利用离心力将流道内的热空气快速甩出，形成持续的空气对流换热循环。制动盘的厚度尺寸要匹配对应车型的制动卡钳活塞行程，摩擦面的磨损余量预留符合整车保养周期要求，当盘面磨损至极限厚度标识位置时可直接提示用户更换，避免过度磨损导致的制动失效风险。

　　从建模实现的角度来看，这类回转类零件的三维建模需要先完成中心安装端的草图轮廓，通过旋转特征生成盘体基础结构，再通过阵列特征完成所有散热孔、安装孔的布局，过程中需要重点核对各安装孔的位置度公差，确保与整车数模的装配基准完全对齐，摩擦面的表面纹理、安装面的粗糙度要求都要在数模中通过对应的特征标注体现，方便后续工程图输出时直接对接生产加工环节。
