双滑轮组起重吊钩结构设计

项目分类:起重机 发布时间:2022-03-03 ID:562832
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计
  • 双滑轮组起重吊钩结构设计

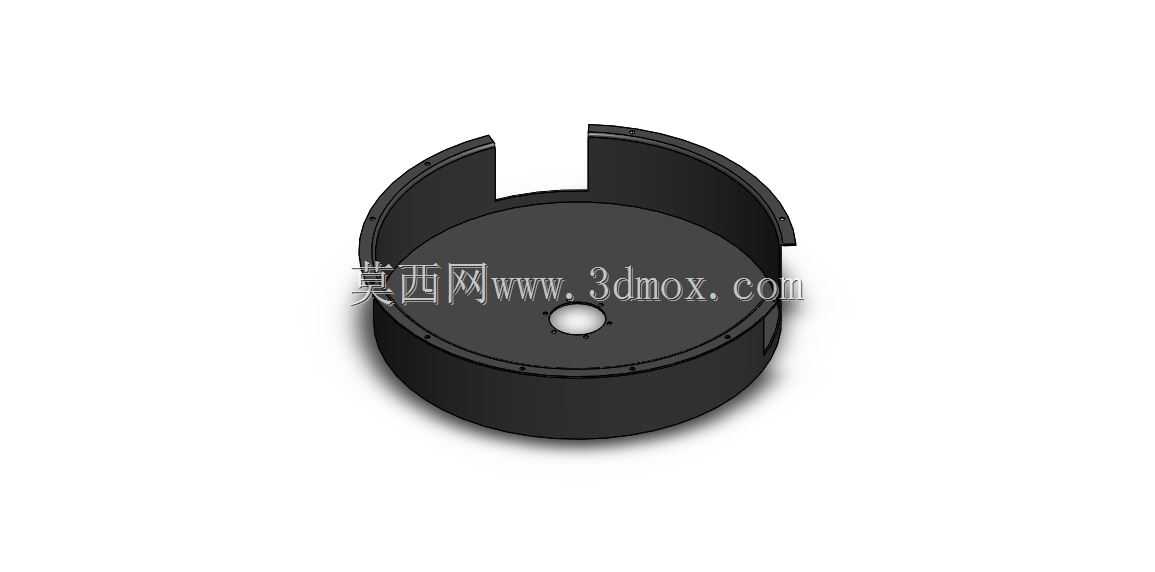

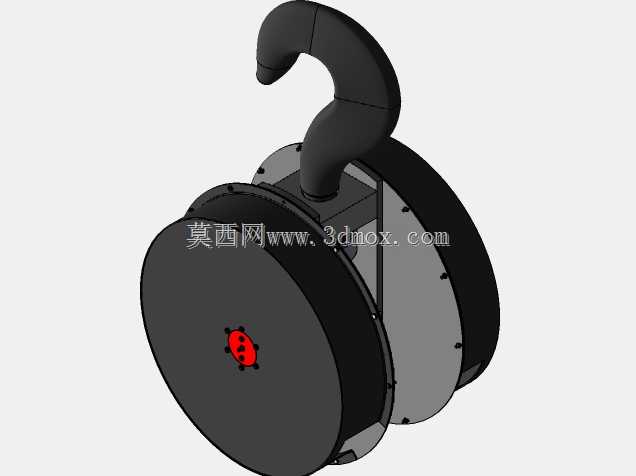

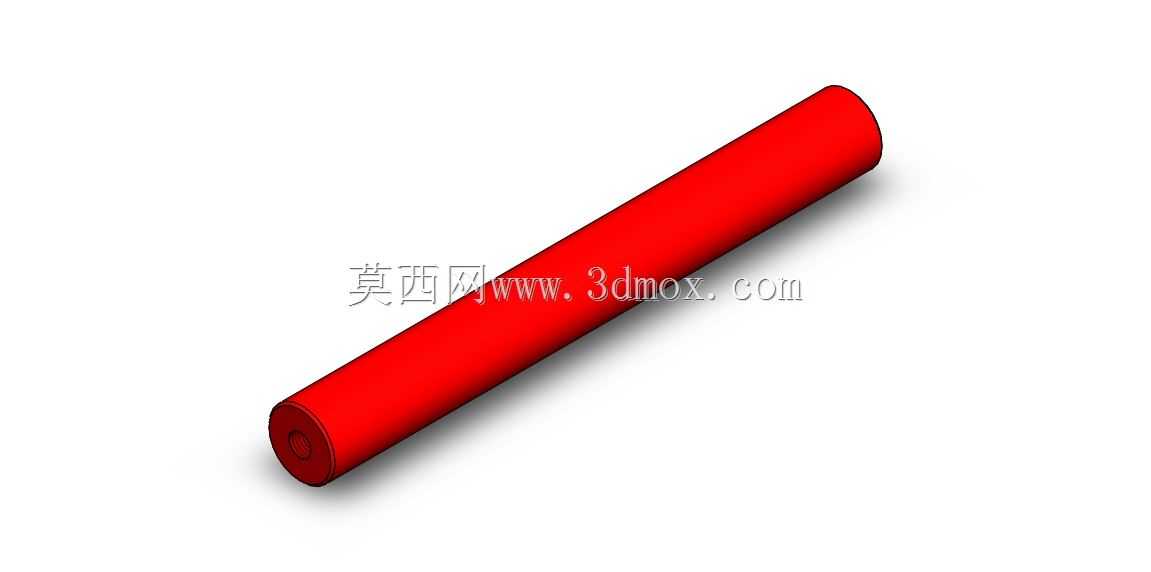

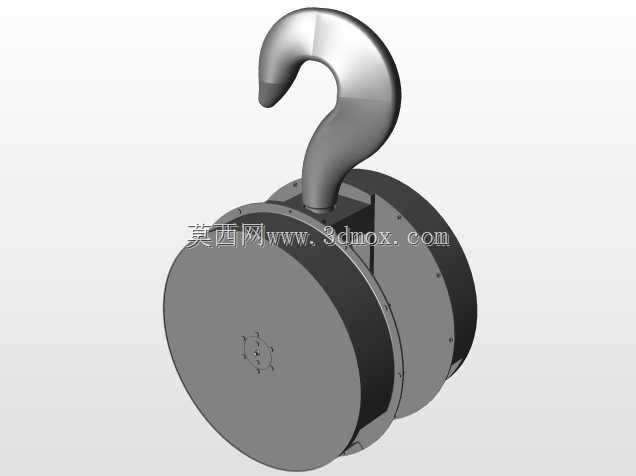

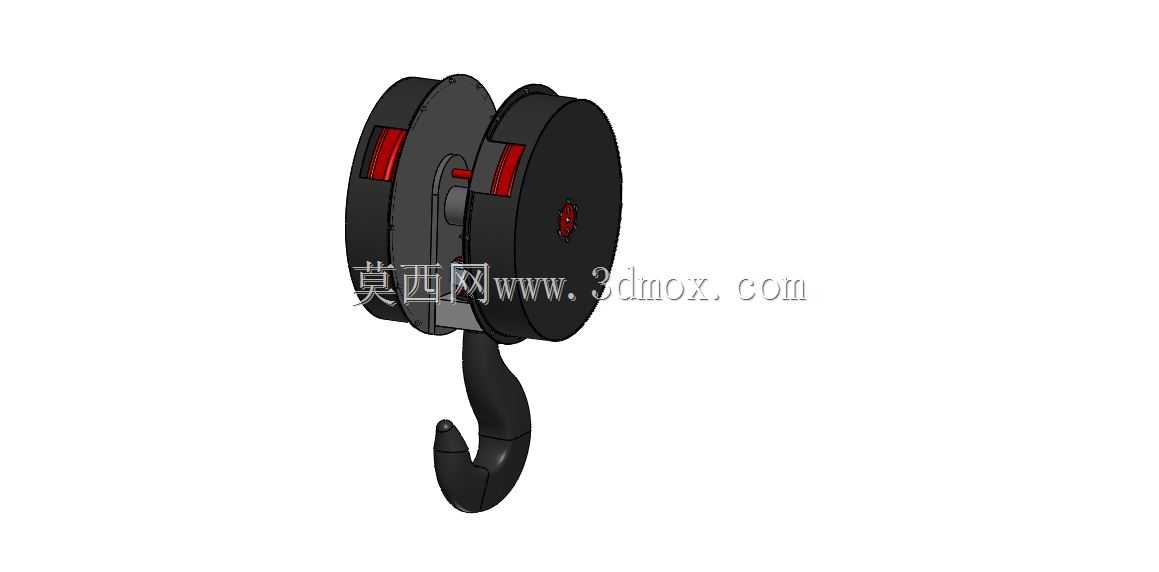

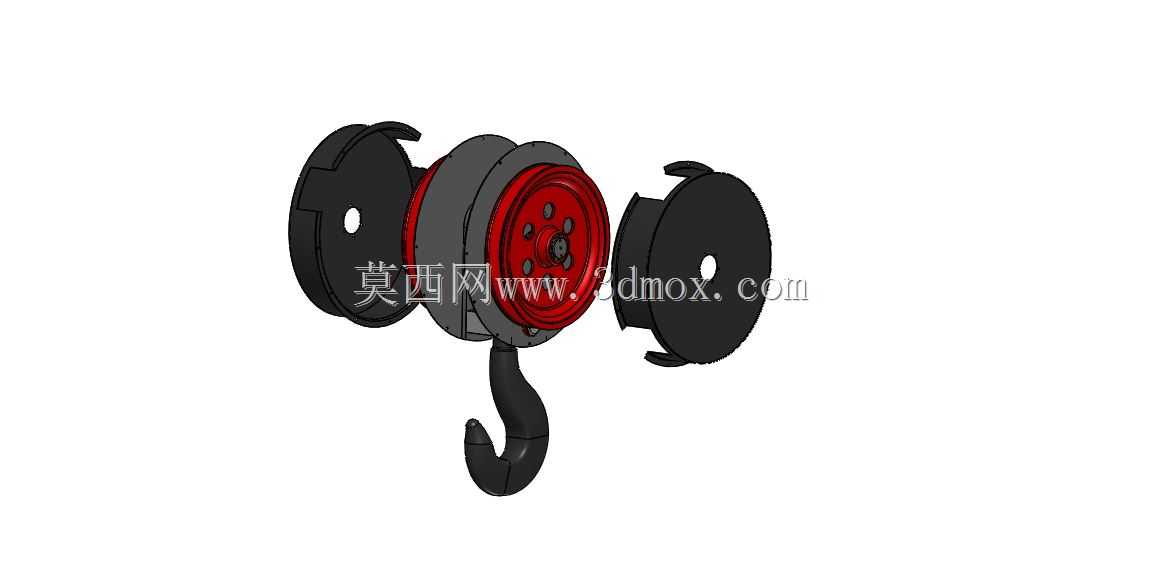

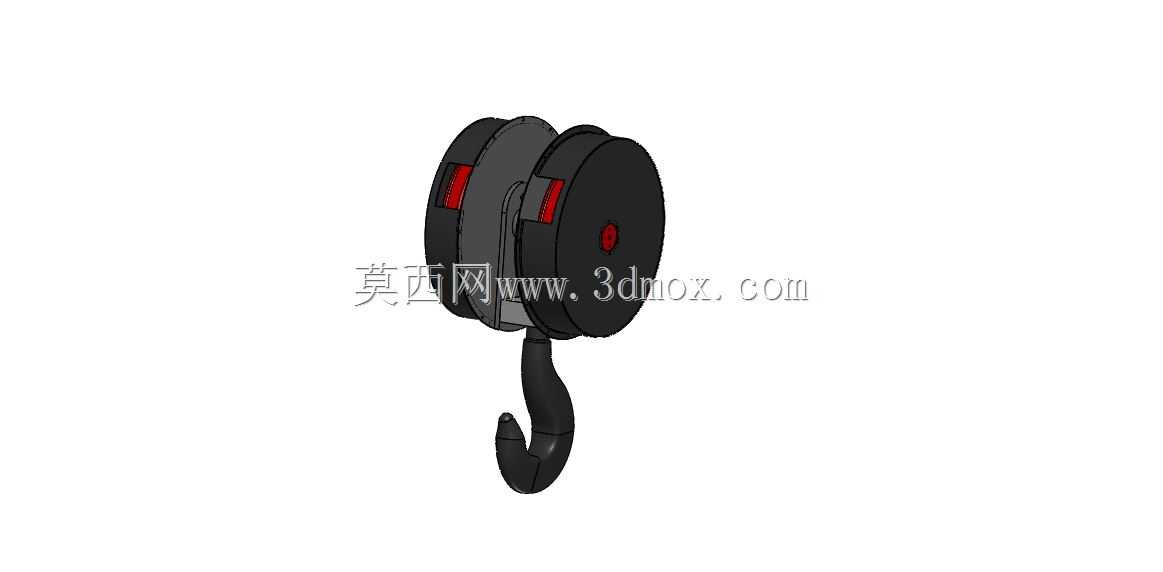

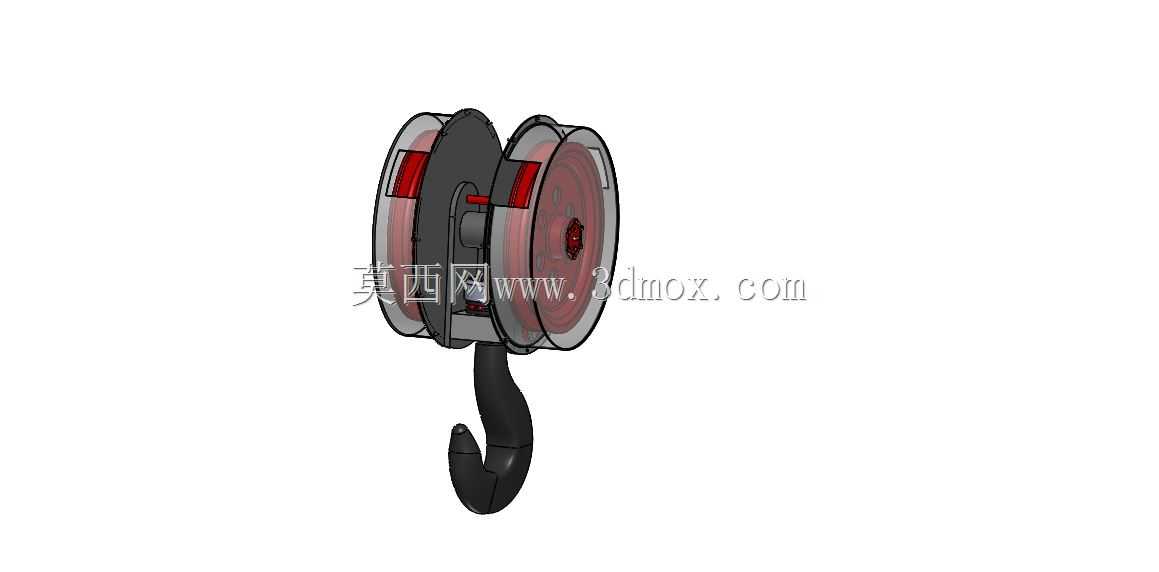

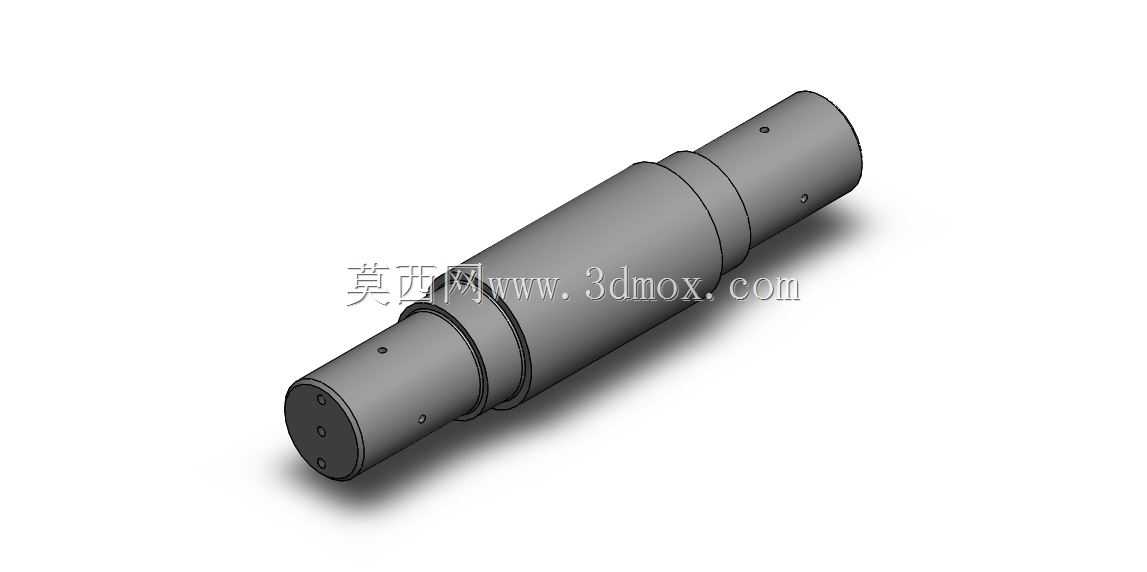

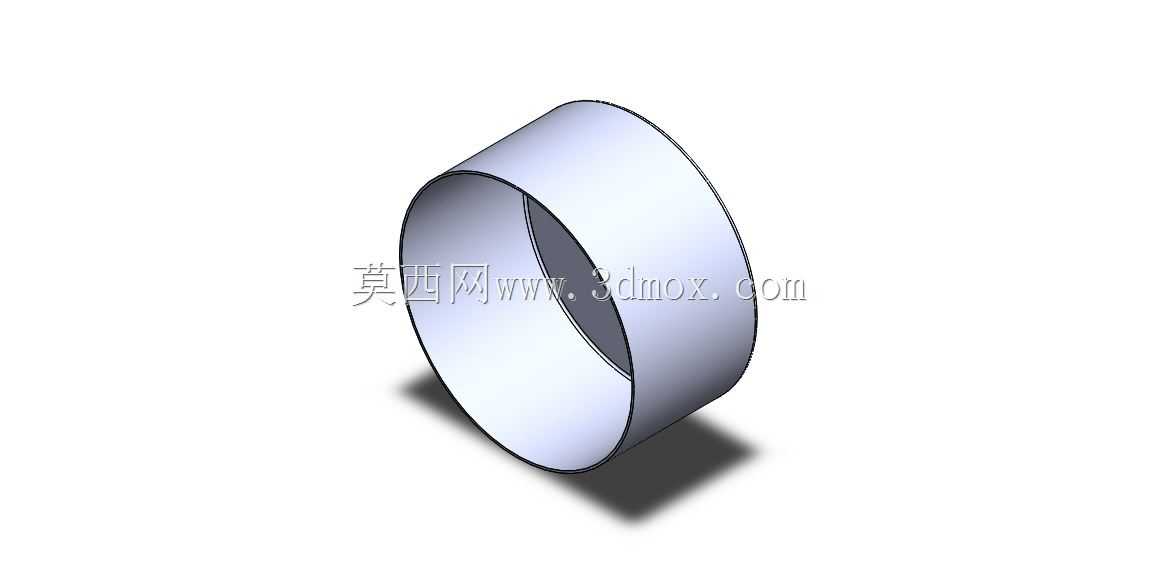

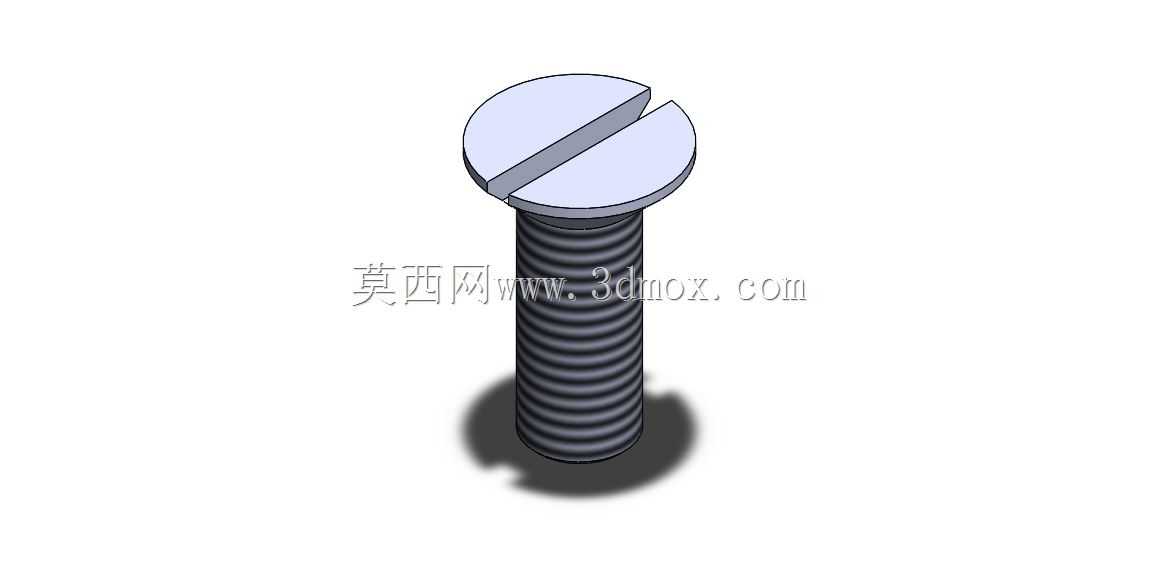

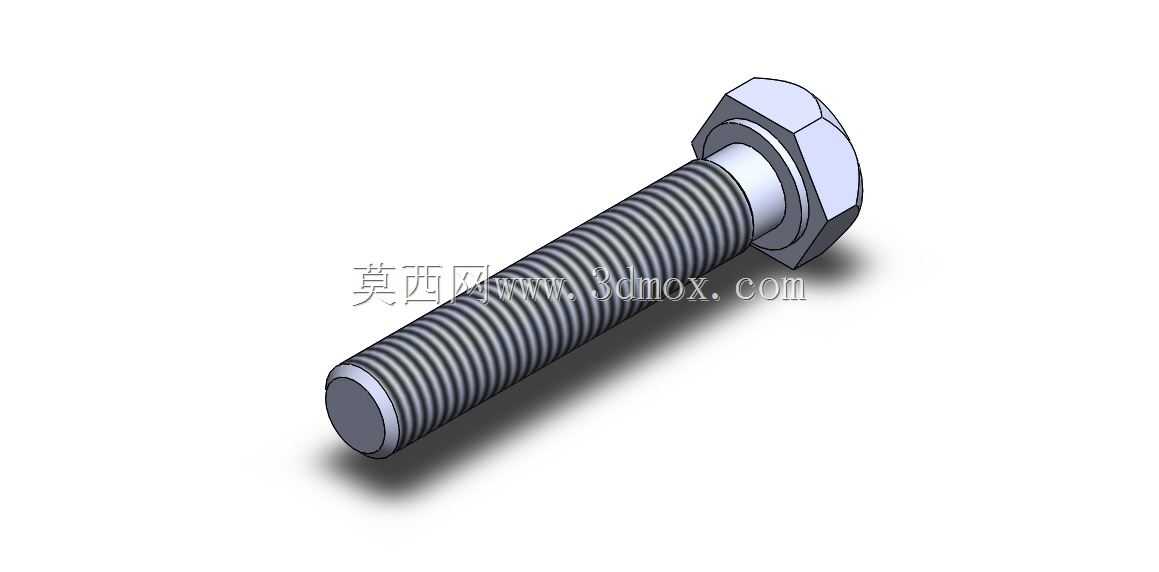

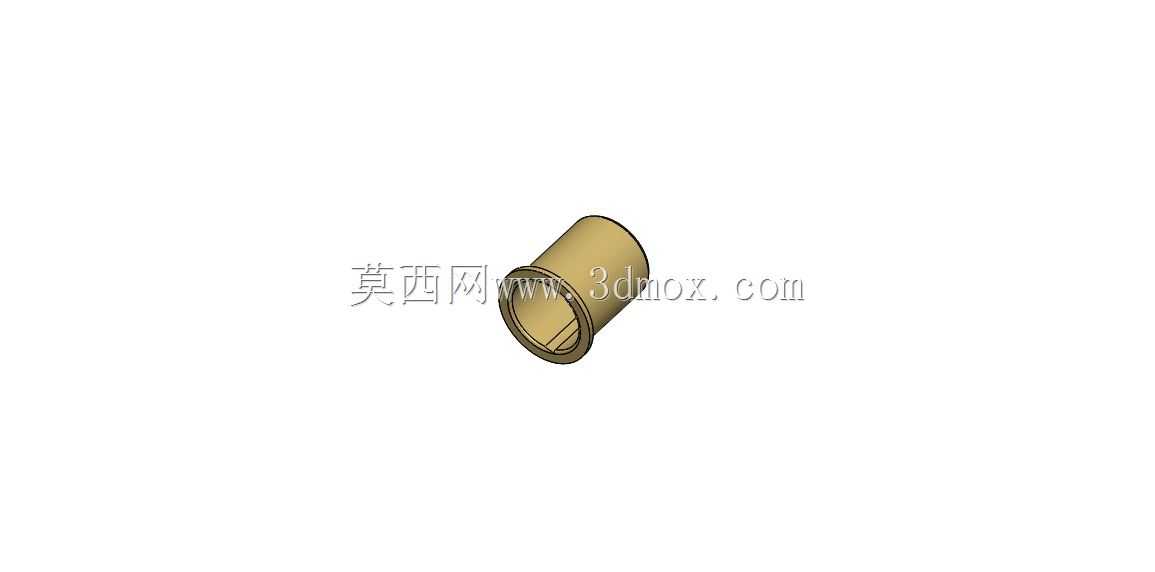

  在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里,吊钩作为起重设备直接承接载荷的终端构件,其结构合理性直接决定作业安全冗余与吊装效率。本次设计的双滑轮组吊钩,针对10-20吨级常规起重作业载荷需求做结构适配,区别于单滑轮吊钩的载荷分配局限,采用对称布置的双滑轮结构,让起升钢丝绳在两组滑轮间形成均衡的载荷分流,避免单滑轮受载过大导致的轮槽偏磨、钢丝绳局部应力集中问题。从结构设计逻辑来看,吊钩整体采用模块化拆分思路,上部滑轮组腔体采用钢板冲压焊接成型的护罩结构,护罩两侧预留滑轮轴安装定位孔,孔位同轴度公差控制在0.05mm以内,保证两根滑轮轴安装后无偏斜,滑轮转动过程中无卡滞、轴向窜动量控制在0.2mm以内。

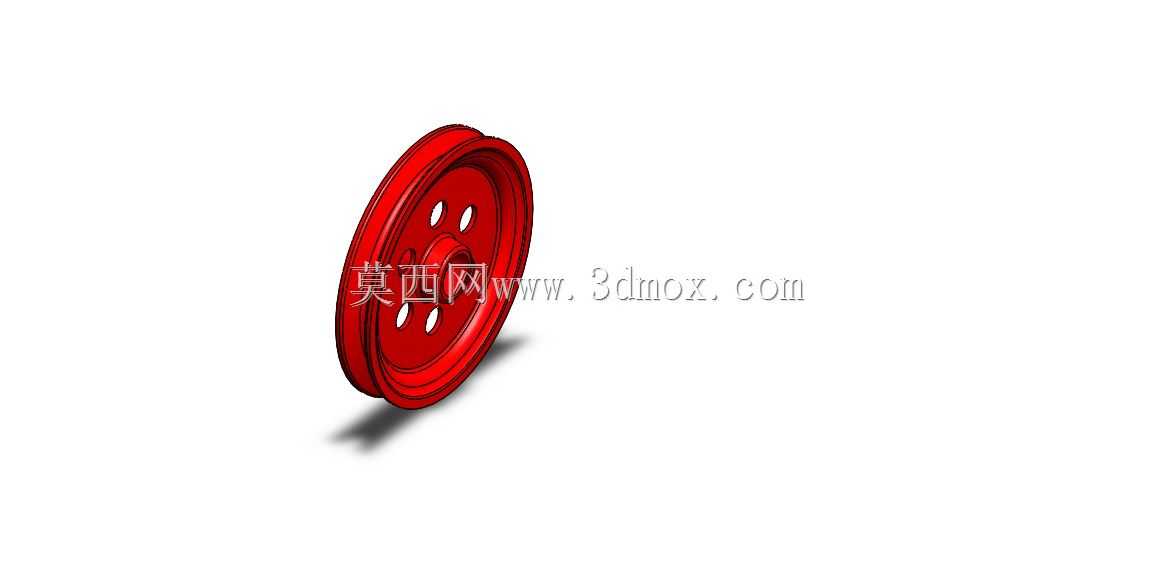

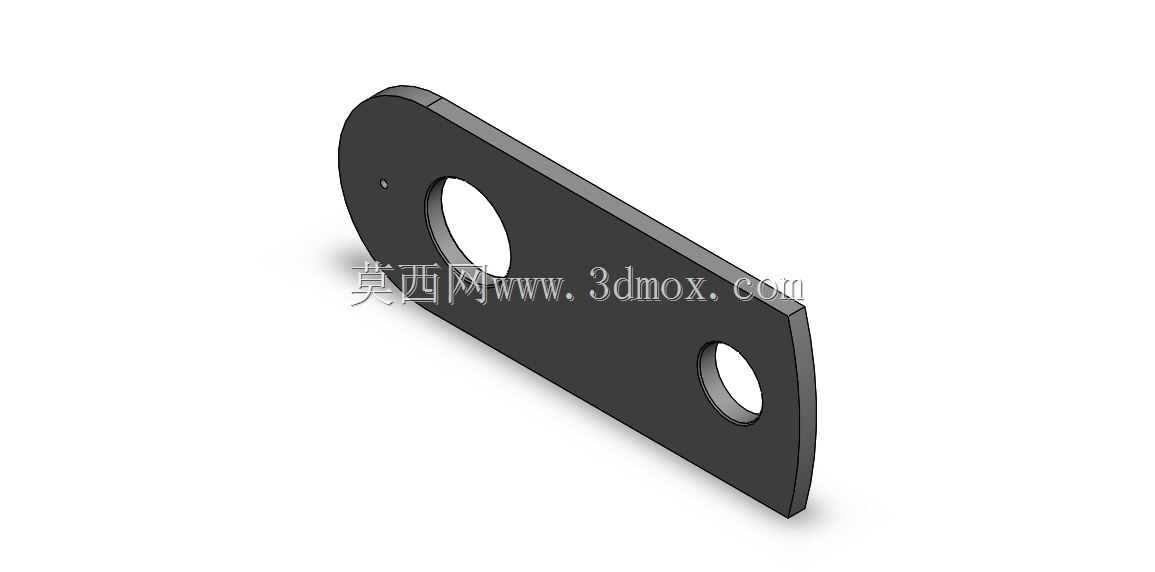

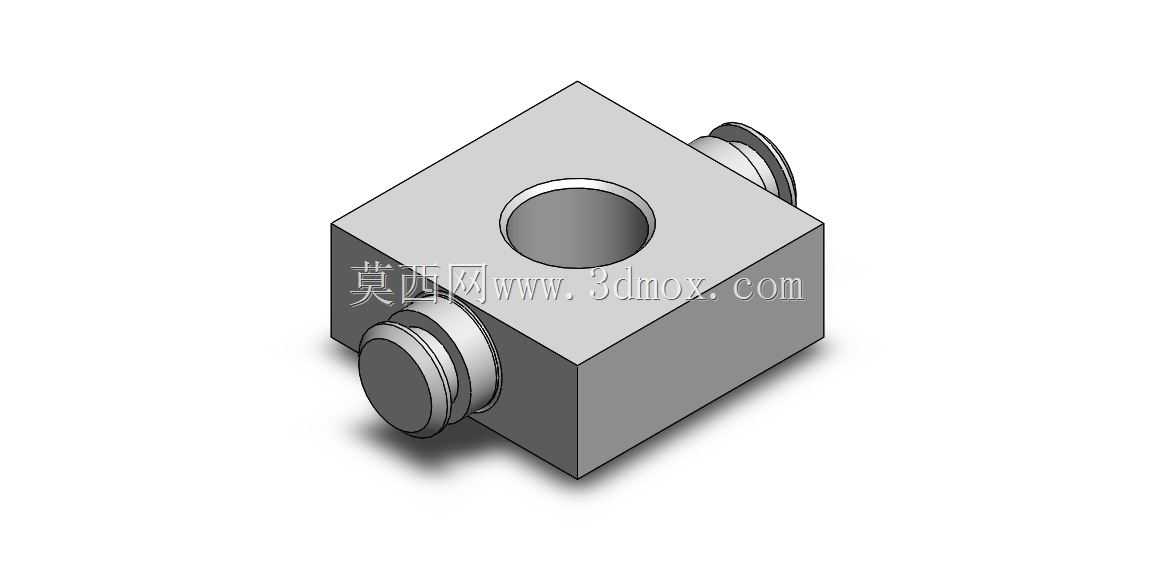

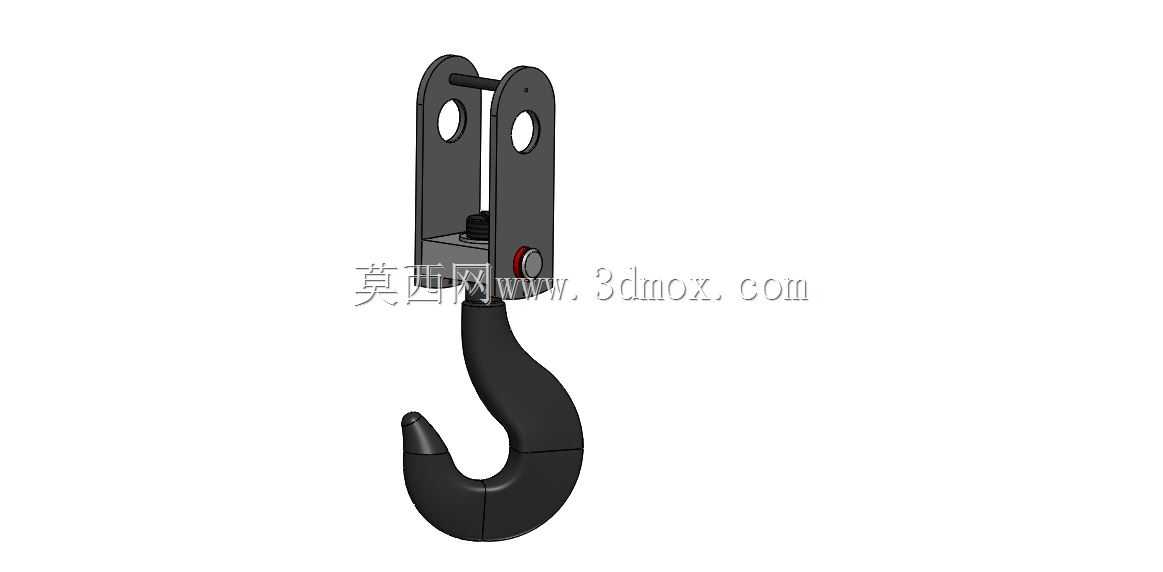

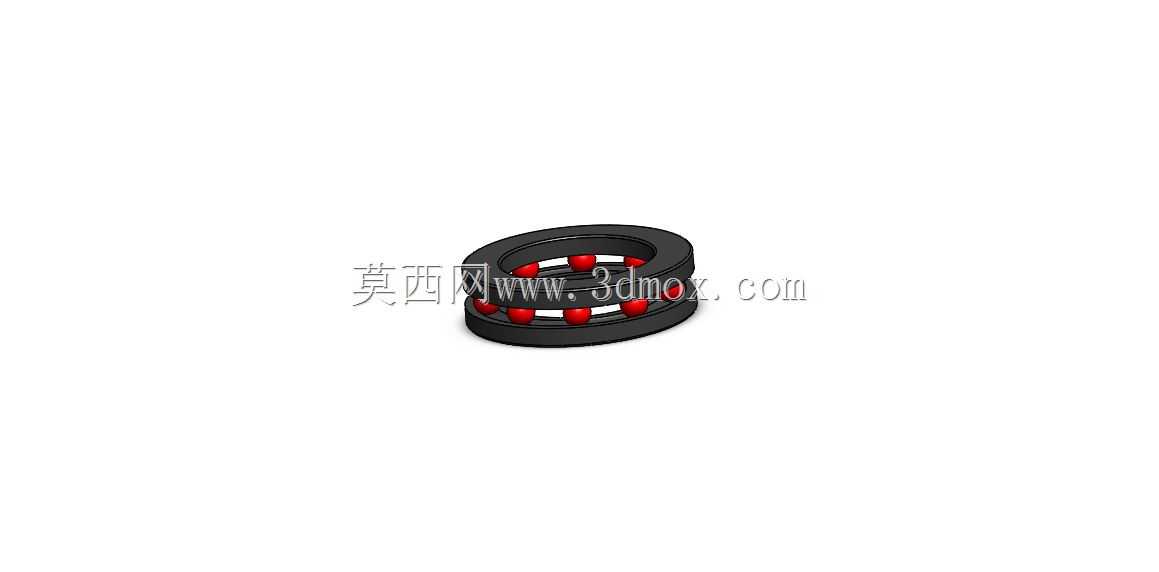

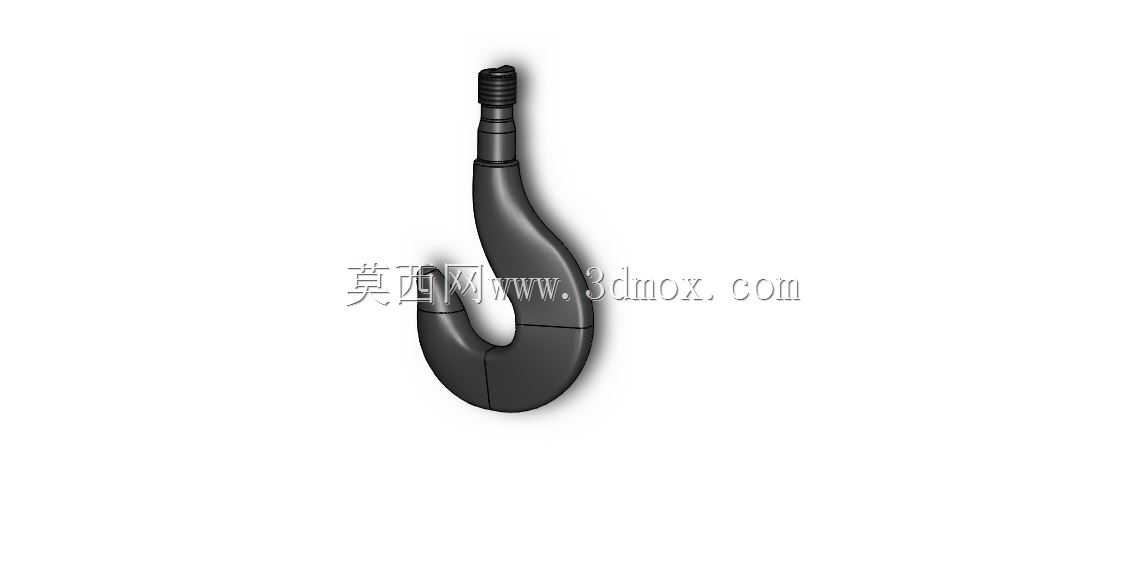

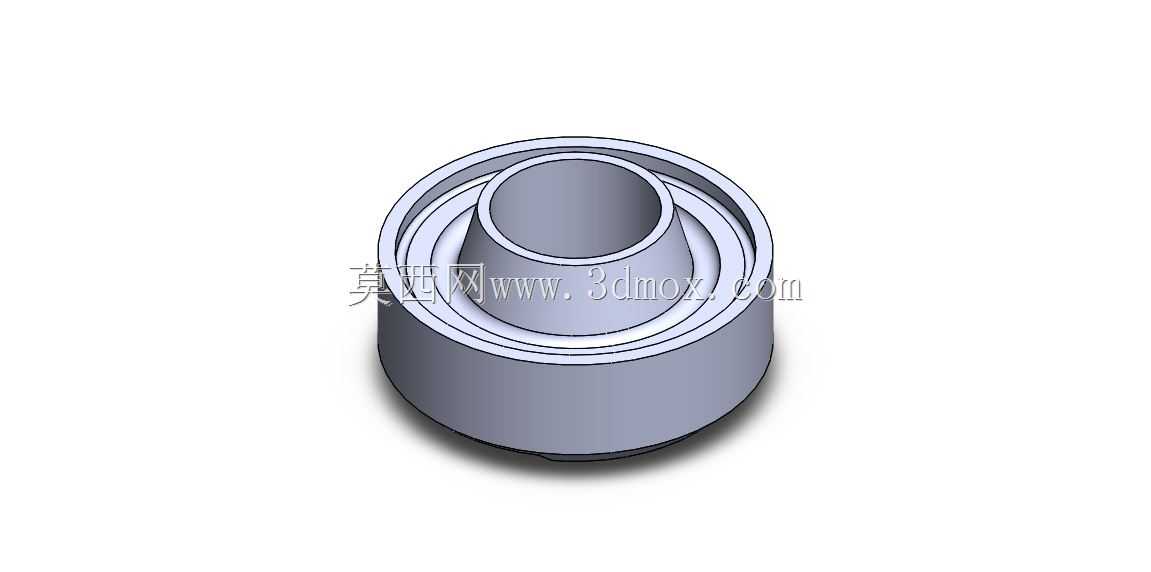

  滑轮轮槽采用圆弧过渡设计,槽底直径匹配常用的14-18mm直径起重钢丝绳,轮槽表面做淬火硬化处理,硬度达到HRC45-50,降低长期钢丝绳摩擦带来的轮槽磨损速率,延长构件整体使用寿命。下部吊钩钩体采用锻造合金钢材质,钩身截面为渐变梯形结构,从钩颈位置到钩尖位置截面尺寸逐步过渡,既保证钩头挂接吊索时的承载强度,又避免不必要的材料冗余增加整体自重。钩体与上部滑轮组的连接采用推力轴承加横梁的铰接结构,横梁穿过滑轮组下部的连接耳板,推力轴承套装在钩颈位置,让吊钩在承载状态下可以360度水平回转,方便作业人员调整吊物朝向,无需反复拖拽重物扭转钢丝绳,降低作业过程中的钢丝绳扭结风险。安装边界方面,滑轮组上部的吊耳连接孔中心距为180mm,

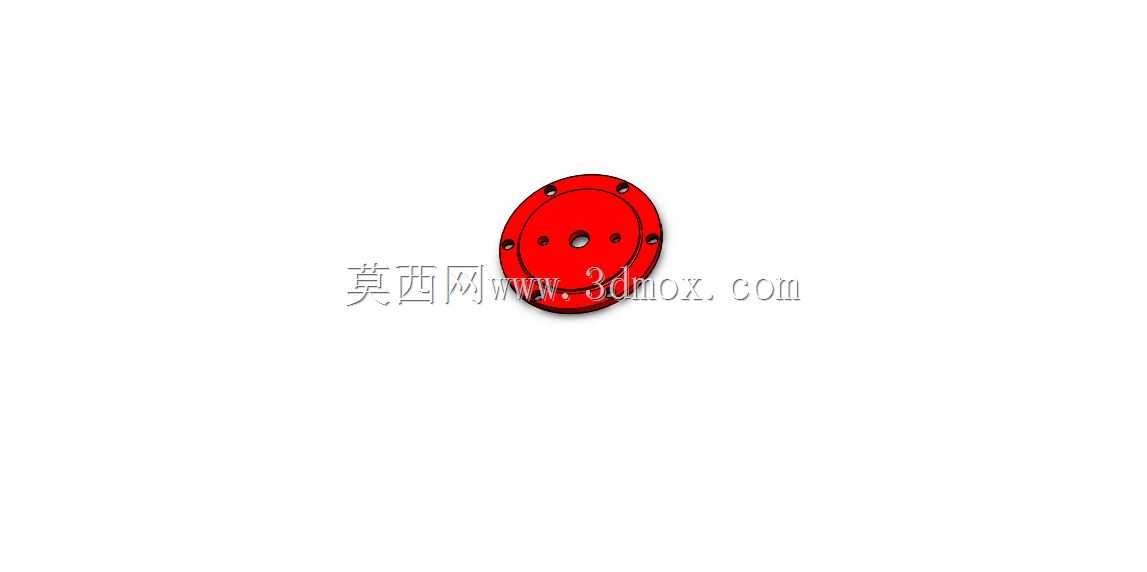

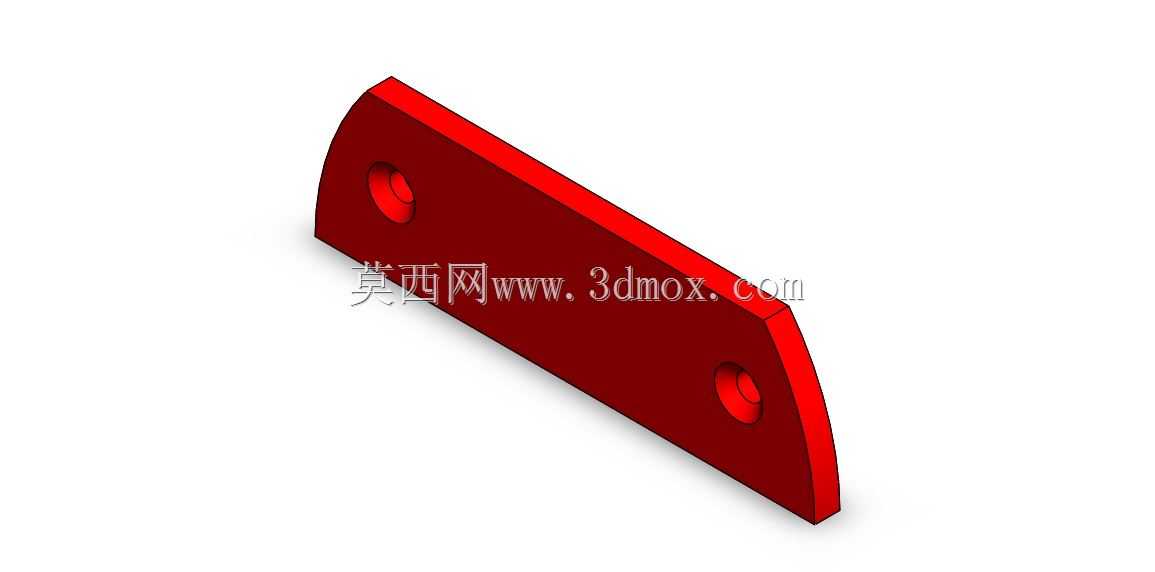

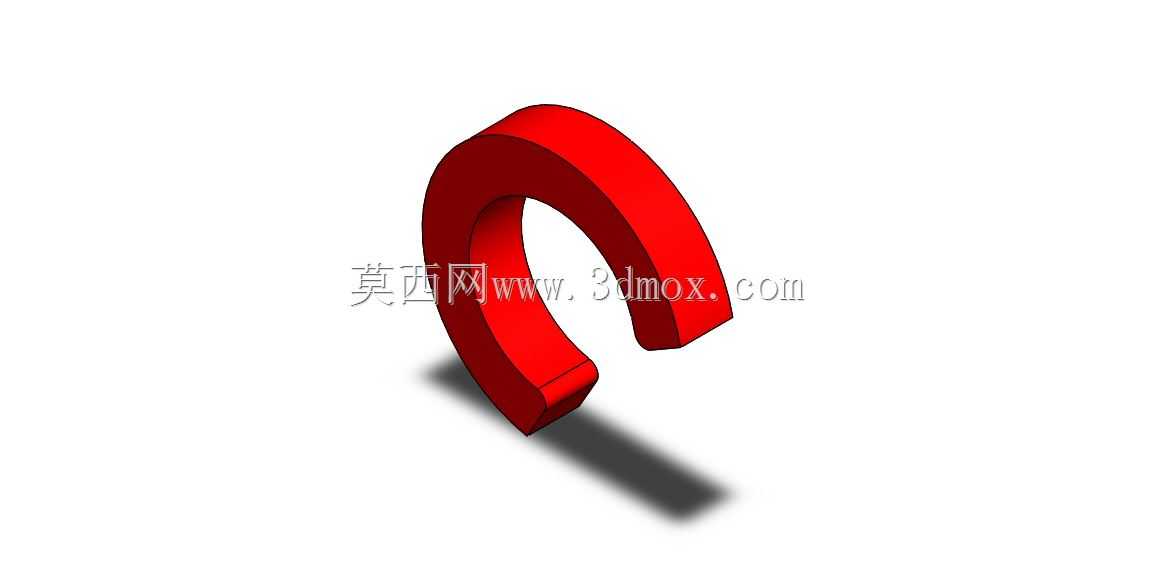

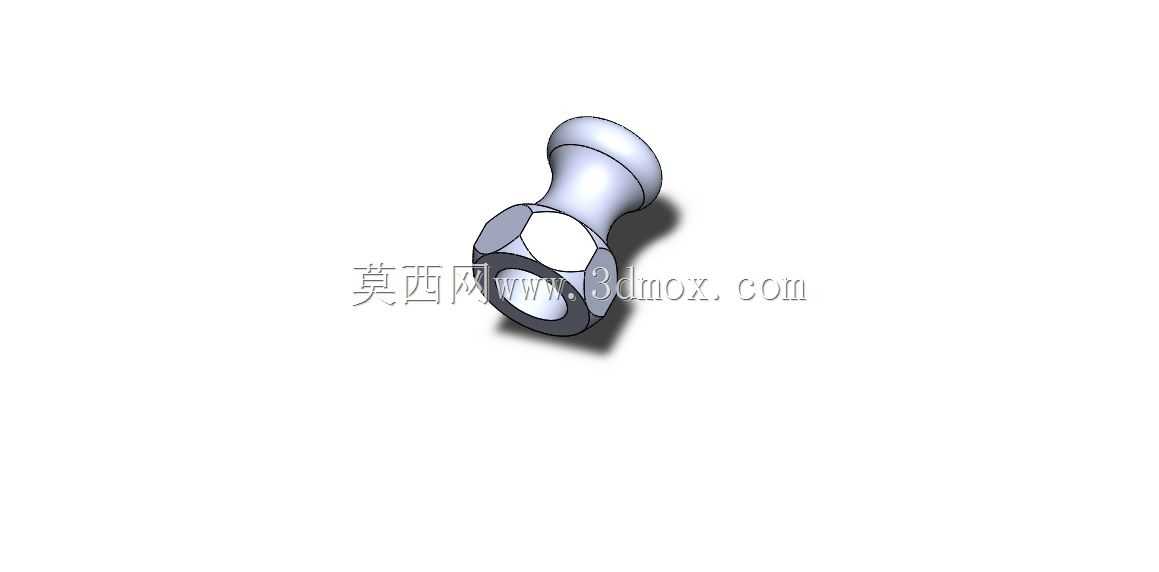

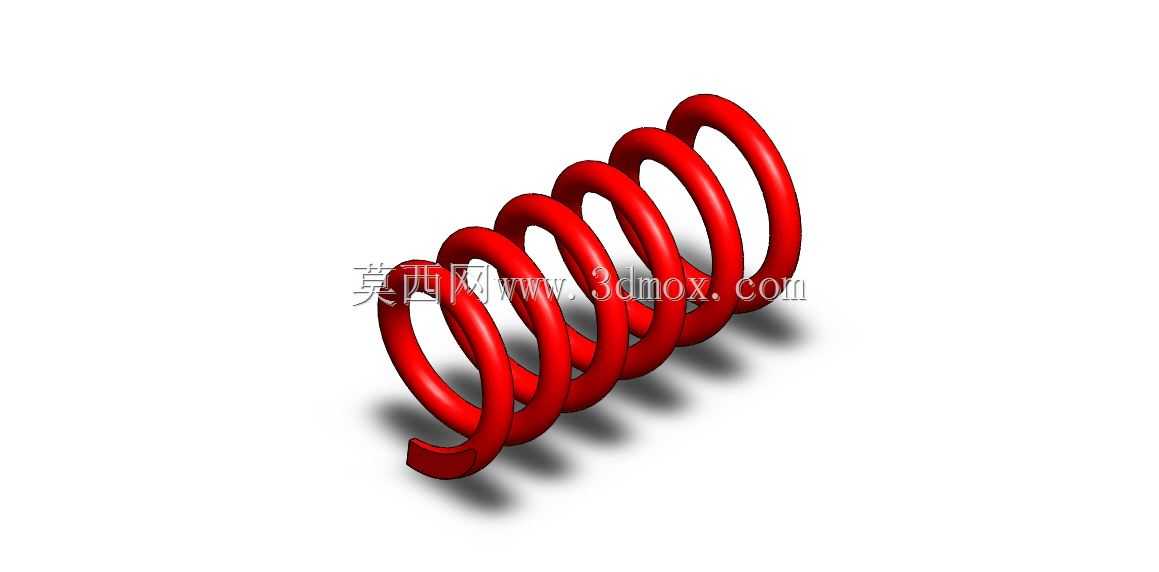

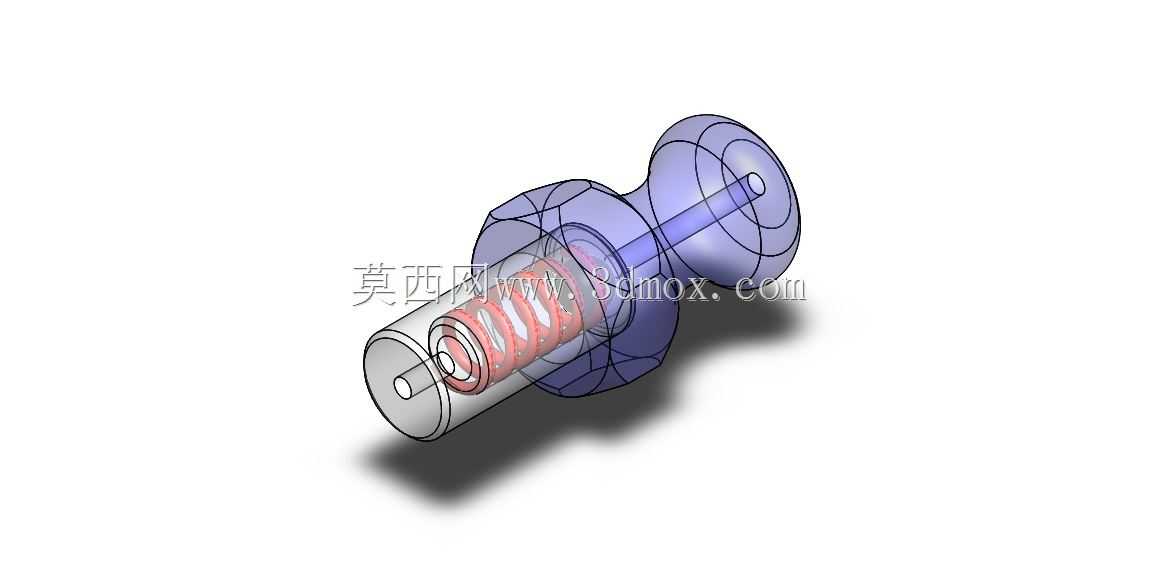

  连接孔直径为40mm,可适配对应规格的起重小车下部铰接轴安装尺寸,整体结构闭合高度(从上部连接孔中心到钩底最低点距离)为620mm,在同载荷等级吊钩中控制了整体竖向尺寸,降低起重作业的最小净空需求,适配车间层高有限的室内吊装场景。护罩外侧设置的红色警示标识块,采用工程塑料材质嵌装在护罩预留槽内,无需额外粘接固定,长期户外作业不易脱落,可在作业过程中起到明显的视觉警示作用,提醒现场作业人员注意吊具位置,避免碰撞风险。滑轮组内部设置有润滑油道,可通过护罩侧面的注油嘴定期向滑轮轴承位置加注润滑脂,无需拆解护罩即可完成日常维护,降低设备运维的工作量。钩尖位置设置有防脱挡板的安装预留位,可匹配加装弹簧式防脱棘爪,

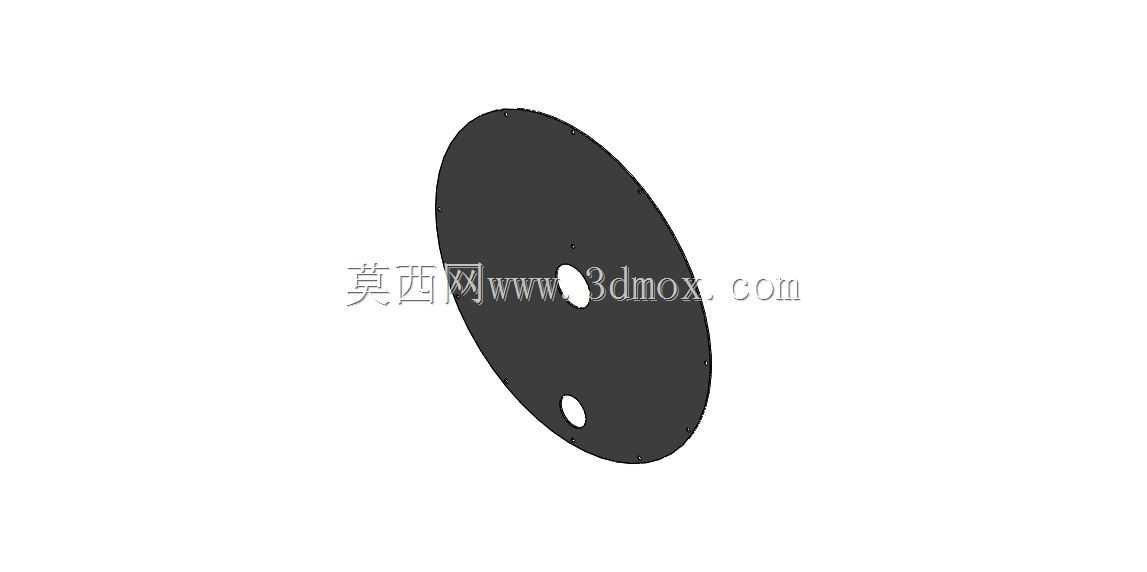

  避免吊索在作业过程中从钩口意外滑脱,满足起重作业安全规范要求。在实际选型适配时,需要注意该吊钩的滑轮组倍率匹配,双滑轮结构对应起升机构的钢丝绳倍率为4,适配对应额定起重量的卷扬机构,不可超倍率、超额定载荷使用。结构设计过程中对各受力节点做了有限元应力校核,在1.25倍额定载荷工况下,钩体最大应力位置出现在钩颈过渡处,应力值低于材料许用应力的70%,滑轮轴的弯曲挠度满足刚度要求,不会出现永久变形问题。护罩两侧的挡绳板与滑轮轮缘的间隙控制在3-5mm,既不会摩擦滑轮轮缘影响转动,又能避免钢丝绳从轮槽中脱出引发作业事故。
