手摇式空间曲柄回转传输机构设计

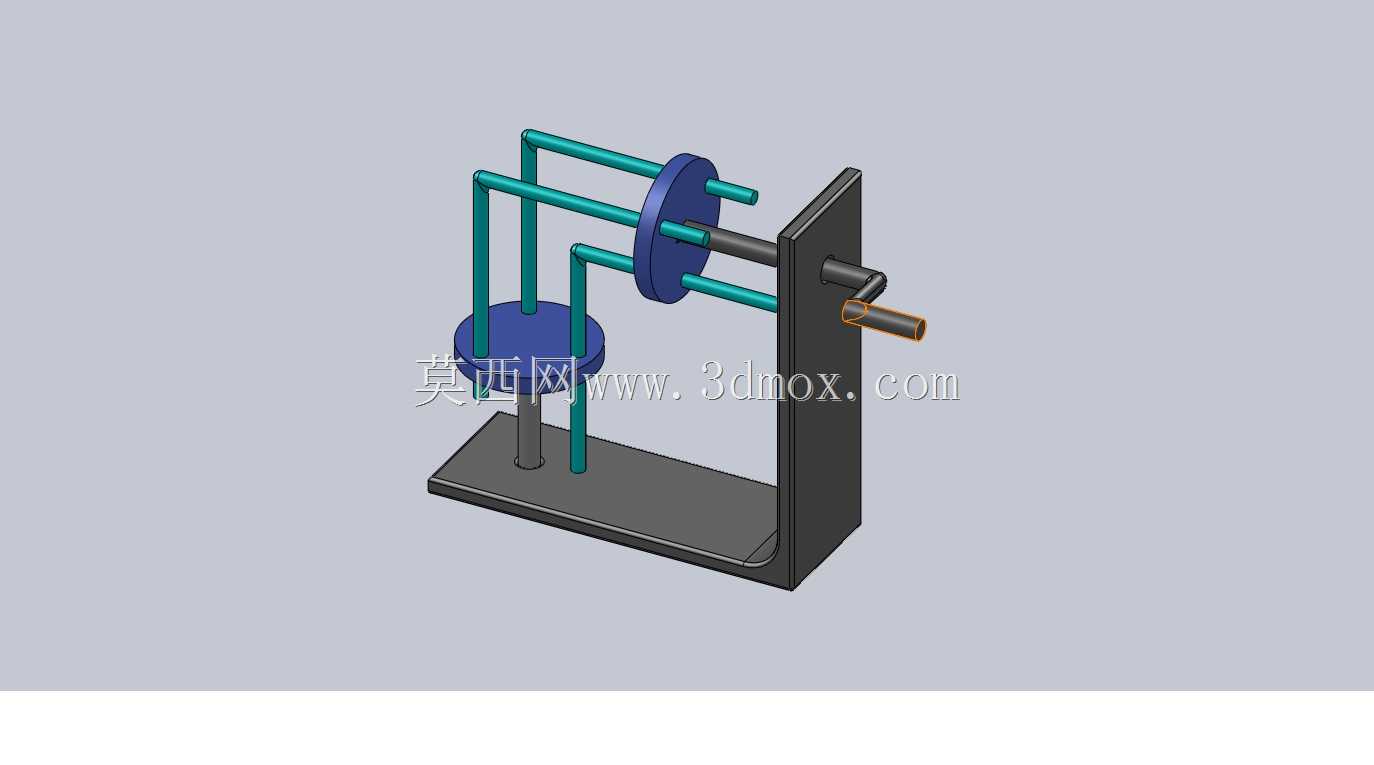

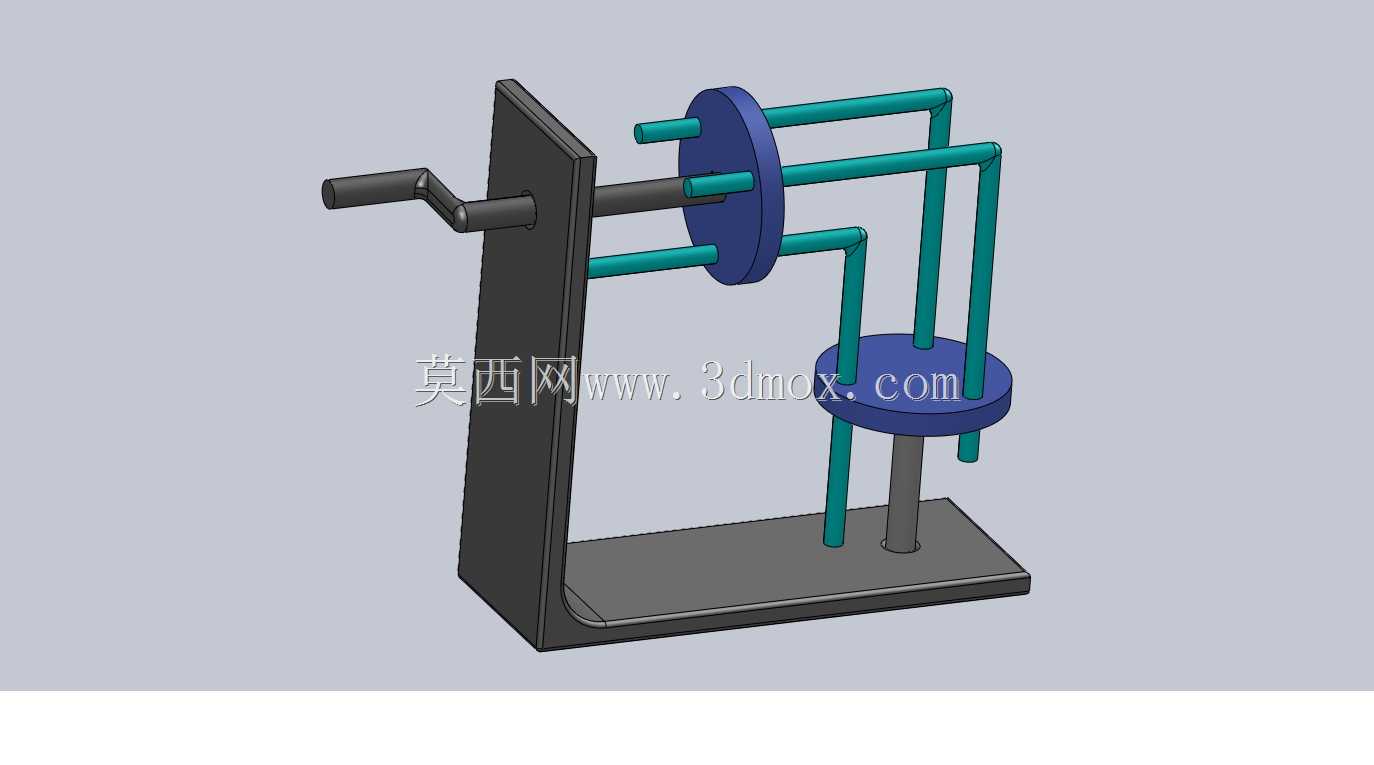

　　这套手摇驱动的空间回转传输机构，最初是为小型教学实验台的物料间歇转位需求设计的，适配小尺寸轻载工件的工位传递场景，常见于高校机械原理演示教具、小型手工装配工位的工件转序、实验室小型样品分送装置这类不需要高速连续运转、以手动驱动为主的应用场景，也可经过载荷校核后拓展用于小型轻工设备的辅助送料单元。从实际使用逻辑来看，操作者转动侧方的手摇柄，即可通过空间布置的多组平行导杆带动上方的回转盘做定轴转动，下方的支撑盘作为从动承载面，可放置待传输的小型工件，随着主动盘的回转，导杆会推动从动盘按照固定的传动比完成步进式回转，实现工件在不同工位之间的精准传递，整套机构不需要额外的动力源，完全依靠手动输入扭矩即可完成传输动作，适合无供电、需要人工干预节拍的作业场景。

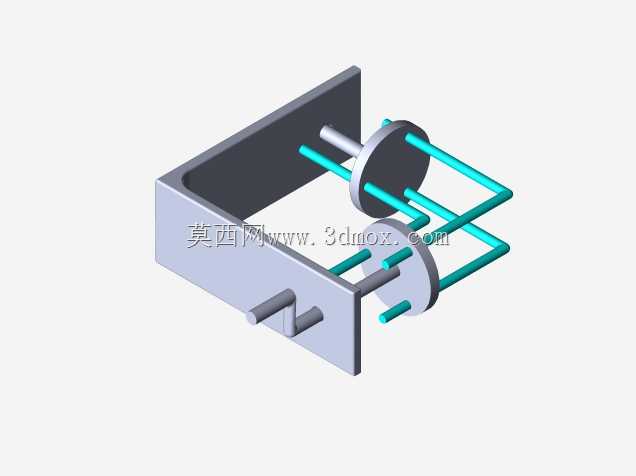

　　设计阶段首先敲定的是传动形式，没有采用常规的齿轮啮合或者带传动结构，而是选择了空间平行导杆的传动方案，一方面是因为手动驱动的工况下，齿轮传动需要考虑润滑、侧隙消除的问题，带传动则存在张紧调整、打滑的隐患，而导杆式传动结构简单，零件加工难度低，装配时只需要保证各导杆与主动盘、从动盘的垂直度和平行度即可，后期维护几乎不需要额外的耗材；另一方面，空间布置的导杆可以在较小的安装空间内实现垂直交错轴之间的动力传递，不需要额外加装换向齿轮组，能有效压缩整套机构的整体体积。结构布局上，立式支撑板采用L型折弯的一体式结构，底部的安装平板预留了四个沉头安装孔，可以直接通过螺栓固定在工作台面或者设备机架上，安装边界的长宽尺寸控制在200mm×150mm以内，整体高度不超过220mm，不会占用过多的安装空间，适合嵌入到小型桌面级设备当中。主动轴穿过立式支撑板的轴承安装孔，一端连接手摇柄，另一端固定主动回转盘，手摇柄的握持段做了滚花处理，增大手动操作时的摩擦力，避免转动过程中打滑；主动盘上沿圆周方向均匀固定了四根平行的传动导杆，导杆的轴线与主动轴的轴线保持平行，同时导杆穿过从动盘上对应的导向孔，从动盘的支撑轴固定在底部安装平板的轴座上，轴座内加装了自润滑铜套，降低从动盘回转时的摩擦阻力，不需要频繁加注润滑油。

　　从功能特性来看，这套机构的传动比完全由主动盘和从动盘的导杆分布圆直径决定，本次设计的传动比为1:1，也就是手摇柄转动一圈，从动盘同步转动一圈，操作者可以根据实际的工位数量需求，调整导杆的数量和分布角度，实现不同分度数的间歇传输，比如需要四工位传递时，只需要将导杆沿圆周90°均匀布置，即可实现手摇柄转动90°，从动盘带动工件前进一个工位的动作，适配不同的作业节拍需求。零件的加工工艺性也是设计时重点考虑的内容，所有的板类零件都可以采用普通的Q235钢板通过激光切割下料后折弯、钻孔完成加工，导杆采用标准的冷拉圆钢，切断后保证端面垂直度即可，轴类零件采用45号钢车削加工，不需要复杂的曲面加工或者五轴工序，普通的金工车间即可完成全部零件的加工，制造成本很低，适合小批量制作或者教学实训中的学生实操加工。装配过程中需要重点保证主动轴和从动轴的平行度误差不超过0.1mm，导杆与两个回转盘的装配垂直度误差控制在0.05mm以内，否则会出现转动卡滞、阻力过大的问题，装配完成后手动转动手摇柄，应该全程无卡顿、无死点，从动盘回转平稳，没有明显的晃动间隙。另外，这套机构的拓展性较强，如果需要实现动力驱动，只需要将手摇柄替换为步进电机或者减速电机的输出轴，即可升级为自动传输的回转工位机构，不需要对主体结构做大幅修改；如果需要承载更大重量的工件，只需要将导杆直径加大，同时将支撑轴的铜套替换为滚动轴承，提升承载能力即可，可适配的载荷范围从几百克的小型样品到几公斤的轻型工件都能覆盖。在实际的教学应用中，这套机构还可以作为机械原理课程的演示教具，直观展示空间连杆机构的传动原理、交错轴动力传递的实现方式，帮助学生理解空间机构的运动特性，相比平面连杆机构，这种空间布置的传动形式能更清晰地展示多维度的机械运动逻辑。
