双轴孔位集成式传动箱体结构设计

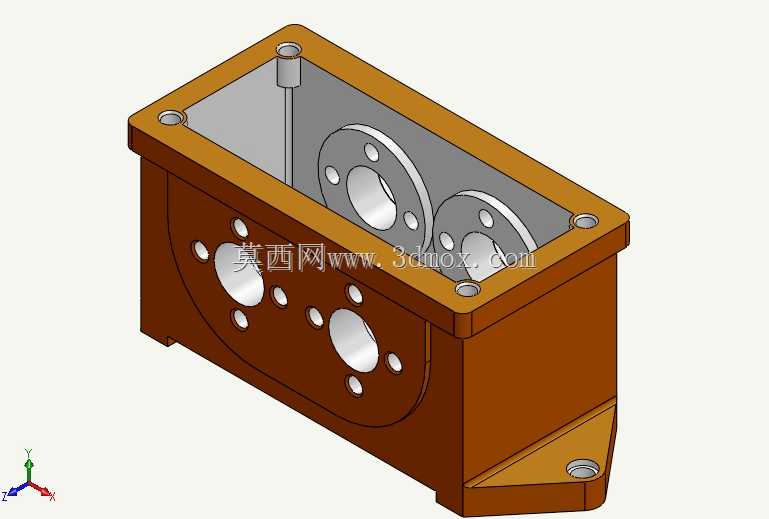

　　在常规的中小功率传动系统布局里，这类集成式箱体往往承担着核心的容纳与定位作用，区别于开式传动的外露结构，封闭的箱腔可以为内部的齿轮、轴系提供稳定的运行空间，同时隔绝外界的粉尘、切削液飞溅，也能留存润滑介质，保证啮合副长期处于合理的润滑工况下。从结构设计的逻辑来看，箱体的顶面开设了四个沉头安装孔，用于和上盖完成密封连接，沉孔的深度经过匹配计算，能够保证紧固件拧紧后端面不突出，避免和周边其他部件产生干涉；箱体正面的两组大直径通孔是轴系的伸出位，孔位周边均匀分布的小螺纹孔用于安装端盖或者密封组件，不同孔径的孔位对应不同直径的输出、输入轴，两个轴孔的中心距严格匹配内部啮合齿轮的中心距公差，避免装配后出现齿轮卡滞、侧隙不合理的问题。

　　在实际的设备集成场景中，这类箱体常被用在小型输送线的动力传递单元、专用工装的进给传动模块里，底部的三角加强筋结构是针对安装受力做的优化，当箱体通过底部的安装孔固定在设备机架上时，加强筋可以抵消轴系运转带来的倾覆力矩，减少箱体连接面的形变，避免长期运行后出现连接松动、轴系对中偏移的问题。箱腔内部的空间做了适配性的避让设计，除了容纳两个啮合的盘状齿轮之外，腔体内壁预留了润滑脂的留存空间，顶部的小凸台孔位可以用来安装油标或者透气塞，平衡箱体内外的气压差，避免长时间运转后箱内温度升高、压力过大导致密封件渗漏。

　　从安装边界的角度考量，箱体的整体外形做了规整的直角过渡，除了正面的弧形凸起区域用于适配大直径齿轮的回转空间之外，其余外表面均为平面，方便在设备布局时和相邻的钣金护罩、动力电机做贴合安装；侧面的壁厚经过受力校核，既不会因为壁厚过薄导致刚性不足、运转时产生共振噪音，也不会因为壁厚过大造成整体重量冗余，增加设备的整体负载。箱体边角处的安装孔位都做了锪平处理，保证紧固件安装时接触面贴合紧密，不会因为铸件表面的不平整导致锁紧力不足。在设计这类箱体的时候，往往需要先确定内部传动组件的极限回转轮廓，再向外偏移合理的壁厚距离确定内腔尺寸，之后根据轴系的受力方向布置加强筋结构，最后结合整机的安装空间调整外部的安装孔位置，保证所有外接部件的装配路径没有遮挡，日常维护时不需要拆解周边过多的组件就可以完成端盖拆卸、润滑补充的操作。

　　不同于大型减速箱的分体式结构，这类小型集成箱体的加工基准统一，一次装夹就可以完成正面轴孔、顶面连接孔、底部安装孔的精加工，能够有效控制各孔位之间的形位公差，减少装配时的调整工作量。箱腔内部的边角处做了圆弧过渡处理，既可以降低铸件铸造时的应力集中，也能避免加工时出现刀具干涉的问题，同时在清理腔体内的切屑、杂物时也不容易出现清洁死角，防止残留的金属碎屑在齿轮运转时进入啮合面造成齿面磨损。
