汽车中冷器连接端头结构设计

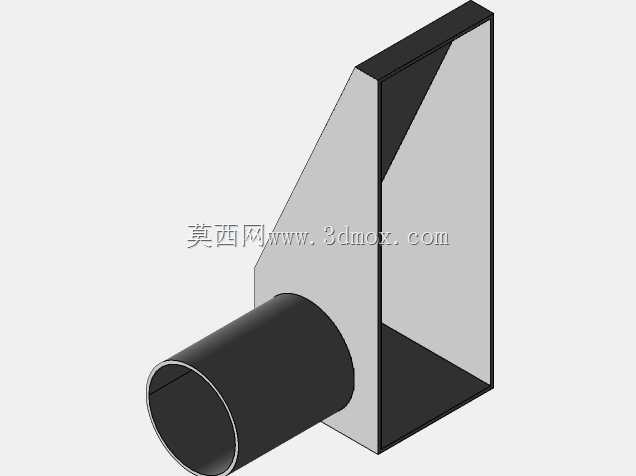

　　在增压发动机的进气回路里，中冷器承担着给压缩后高温进气降温的核心作用，而端头作为中冷器气室与外部管路衔接的关键部件，其结构合理性直接影响整个进气系统的流阻、密封可靠性以及装配维护效率。这款端头的结构采用方转圆的过渡构型，方形端面对接中冷器芯体端部的气室开口，圆形端面适配标准规格的进气胶管或硬管连接，过渡段采用斜切式的渐变流道设计，而非直角突变结构，能够最大程度降低气流在转向、变径过程中的局部阻力损失，避免出现涡流区导致的进气效率下降，这对于增压发动机的动力输出响应、充气效率提升都有直接影响。从实际装车场景来看，这类端头多用于商用车、乘用车的增压中冷系统端部，也可适配工业散热设备、通风换热系统的管路衔接部位，

　　安装时方形端面通过法兰压合或者焊接的方式与中冷器气室端面固定，配合密封垫保证端面密封性能，圆形端通过卡箍或者过盈配合的方式与外部管路连接，能够承受增压系统的常规工作压力，不会出现脱开、漏气的问题。设计过程中首先要匹配中冷器芯体的端部开口尺寸，方形端面的边界尺寸需要完全覆盖气室的流通截面，不能出现遮挡流通通道的情况，过渡段的斜角角度经过流场验证，既要保证气流转向平滑，也要控制端头整体的伸出长度，避免在机舱有限的布置空间内与周边管路、覆盖件发生干涉。圆形连接端的外径尺寸严格匹配对应规格的管路内径，端部设计有轻微的倒角，方便装配时管路顺利套入，同时外壁预留卡箍安装的定位区域，防止卡箍工作时出现滑移导致密封失效。从安装边界来看，

　　方形端面的安装孔位或者焊接边宽度需要满足固定强度要求，不能因为长期受气流脉冲振动出现焊缝开裂或者固定点松脱的问题，过渡段的壁厚根据工作压力、材质特性选取，既保证足够的结构强度承受振动、压力载荷，也不会因为壁厚过大增加不必要的重量。实际使用中，这类端头还要耐受发动机舱内的高低温交变环境，以及进气中可能携带的少量油污、冷凝水侵蚀，所以结构设计上避免出现积液的死角，过渡段内壁光滑无凸起，不会积存杂质导致流道堵塞。不同于常规的等径接头，这种方转圆的渐变端头不需要额外增加转接段来匹配中冷器气室的方形截面与圆形管路，减少了连接节点数量，也就降低了潜在的泄漏点，同时集成化的结构也减少了装配工序，提升生产线的装配效率。在建模过程中，

　　过渡曲面的连续性是重点，需要保证方形截面到圆形截面的曲面过渡顺滑，没有折痕或者突变，否则不仅会增加流阻，还会在注塑或者冲压成型过程中出现应力集中，导致部件使用寿命缩短。另外端头的方形端面与圆形端面的相对角度，需要根据中冷器在机舱内的布置方向确定，保证连接后的管路走向顺畅，不会出现过度弯折导致管路折瘪、气路堵塞的问题。对于售后维护场景来说，这种一体式端头如果出现损坏，可以单独拆卸更换，不需要连带更换整个中冷器芯体，能够降低维修成本，同时标准化的圆形连接端可以适配不同厂家的同规格管路，通用性较强。在做结构强度校核时，需要重点关注方形端面与过渡段的连接位置、圆形端根部这两个应力集中区域，通过合理的圆角过渡分散应力，避免在长期振动、压力循环下出现疲劳裂纹。流道设计上还要考虑气流分布的均匀性，让进入中冷器芯体的气流能够均匀覆盖整个芯体截面，提升中冷器的整体散热效率，避免因为气流偏流导致芯体部分区域换热能力闲置，影响进气降温效果。
